M2 SSD固态硬盘散热片怎么装,固态硬盘导热硅胶片如何使用

步骤 1 准备第一个导热硅胶垫片

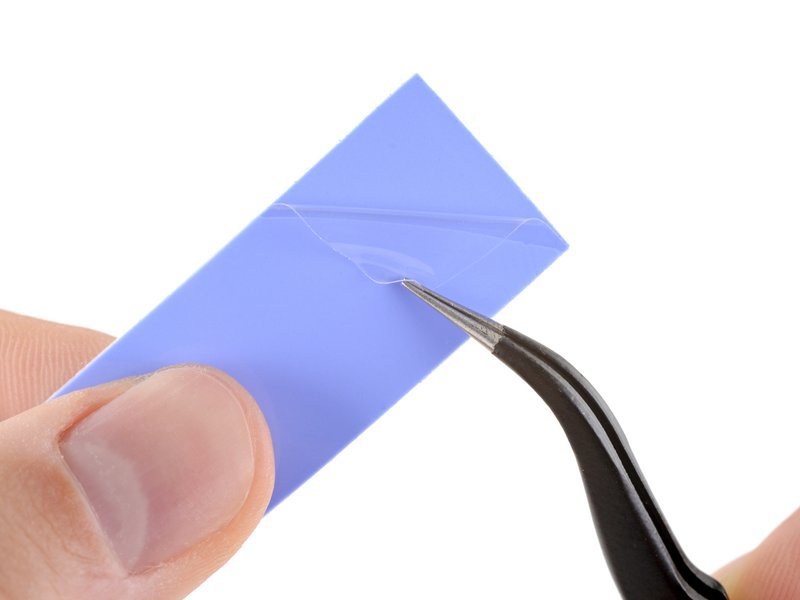

使用导热硅胶垫片从M.2 SSD 的前后侧传导到散热器上,导热硅胶垫片的每一侧都可能带有保护膜,因此请确保在使用前将其全部取下。使用一把镊子将保护膜的一侧从其中一个导热硅胶垫片上撕下

撕下导热硅胶垫片导热膜

步骤 2 安装第一个导热硅胶垫片

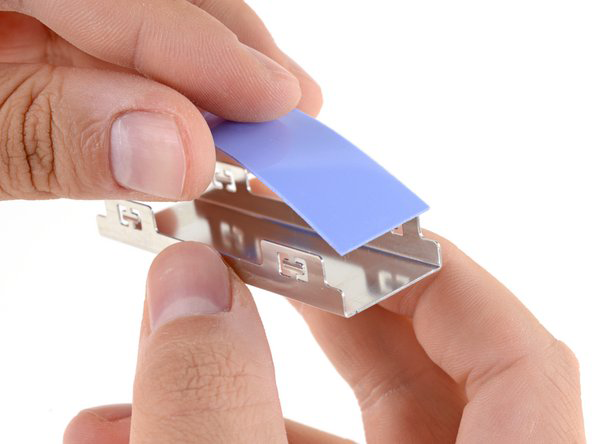

将导热硅胶垫片的裸露面与散热器组件的底部托盘部分对齐。

导热硅胶片放入散热器托盘

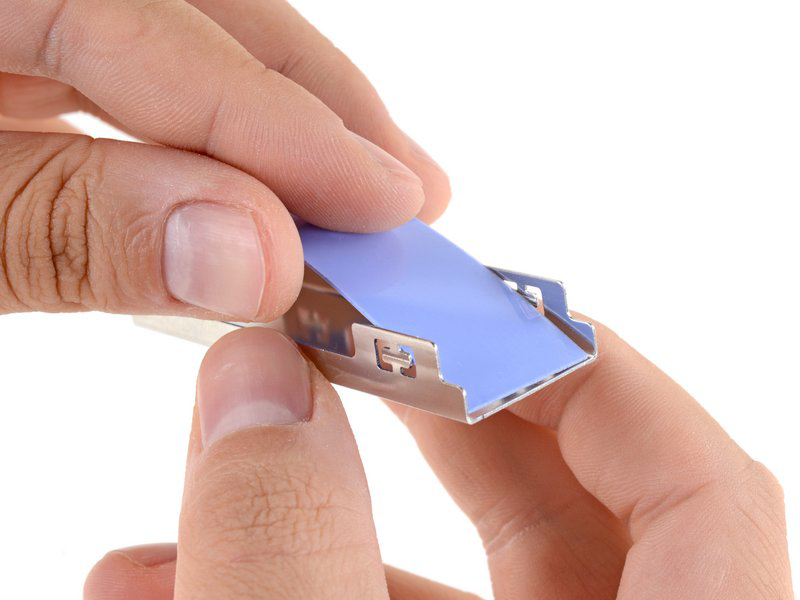

放下导热硅胶垫片,使其均匀覆盖托盘。

导热硅胶片放入散热器托盘

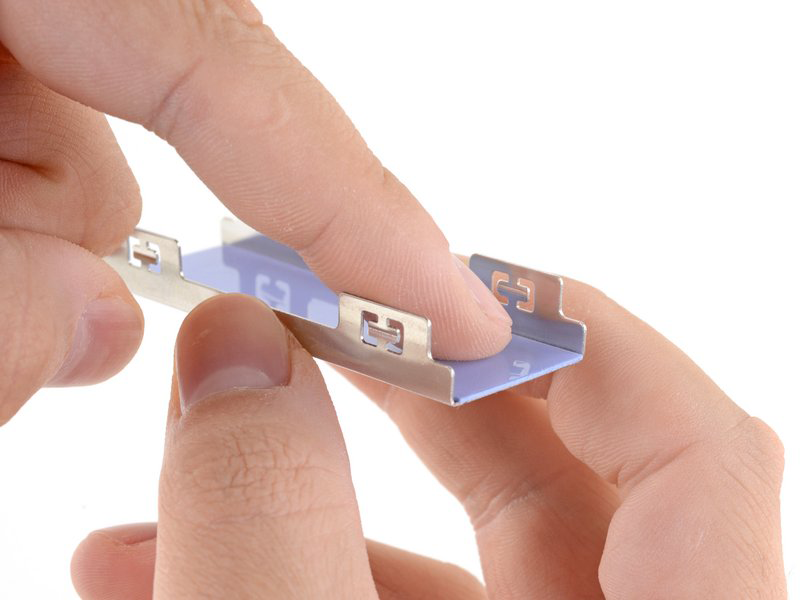

用手指轻轻按下导热硅胶垫片,使其粘附在表面上。

轻轻按压导热硅胶垫片

步骤3 准备第二个导热硅胶垫片

使用一把镊子将保护膜的一侧从剩余的导热硅胶垫片上剥离。

导热硅胶垫片保护膜剥离

步骤4 安装第二个导热垫

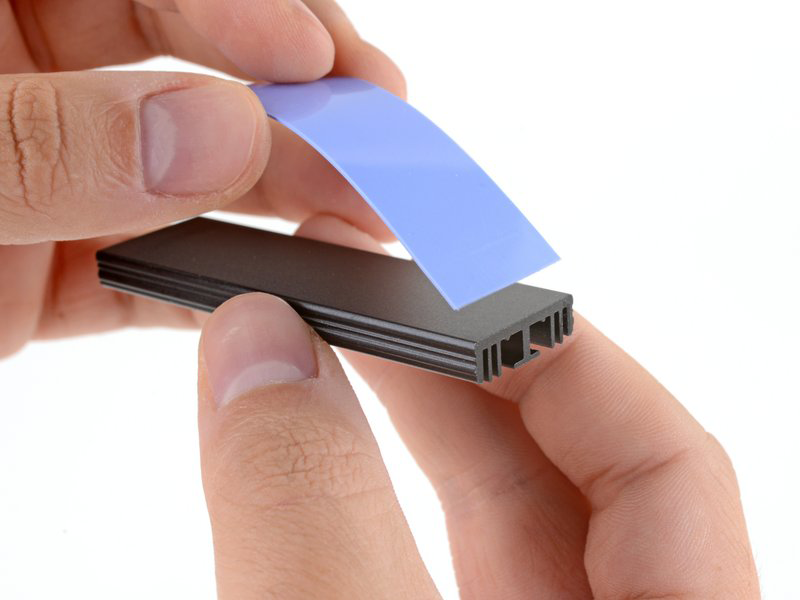

将导热硅胶垫片的裸露面与散热器的顶部对齐。

导热硅胶垫片放在散热器上

放下导热硅胶垫片,使其均匀覆盖顶部。

导热硅胶片贴在散热器上

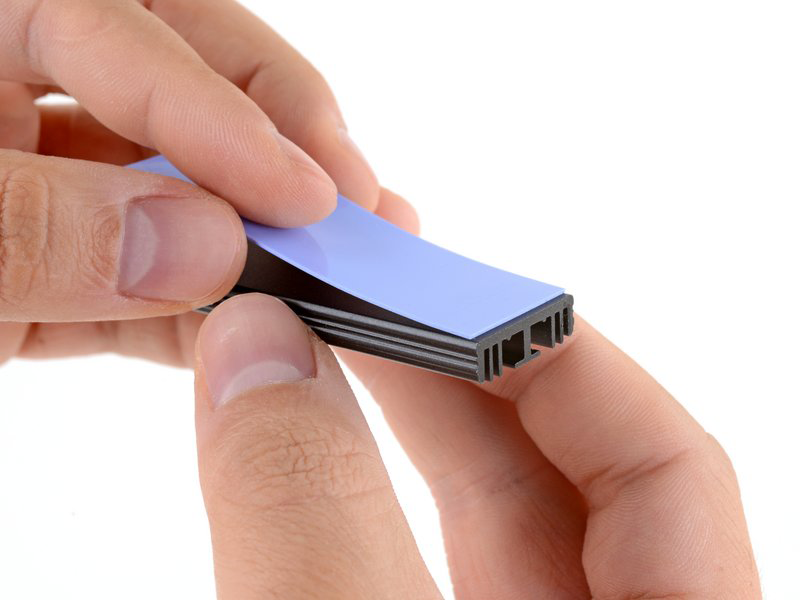

用手指轻轻按下导热硅胶垫片,使其粘附在表面上。

轻轻按压导热硅胶片

步骤 5 移除底部导热硅胶垫片保护膜

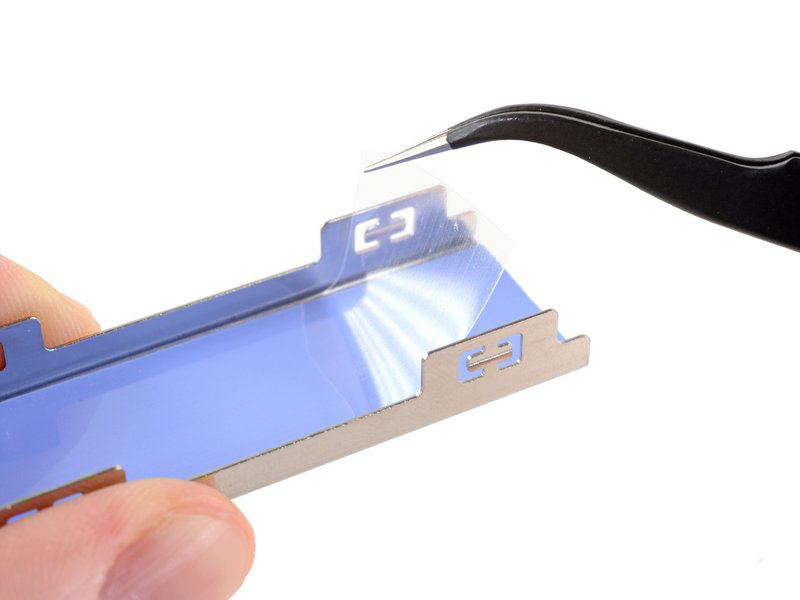

使用一把镊子从托盘的导热垫上取下保护膜。移除保护膜时,导热硅胶垫片可能会从托盘上抬起 - 这是正常现象。用手指将垫子放在托盘中。

去除导热硅胶垫片另一侧保护膜

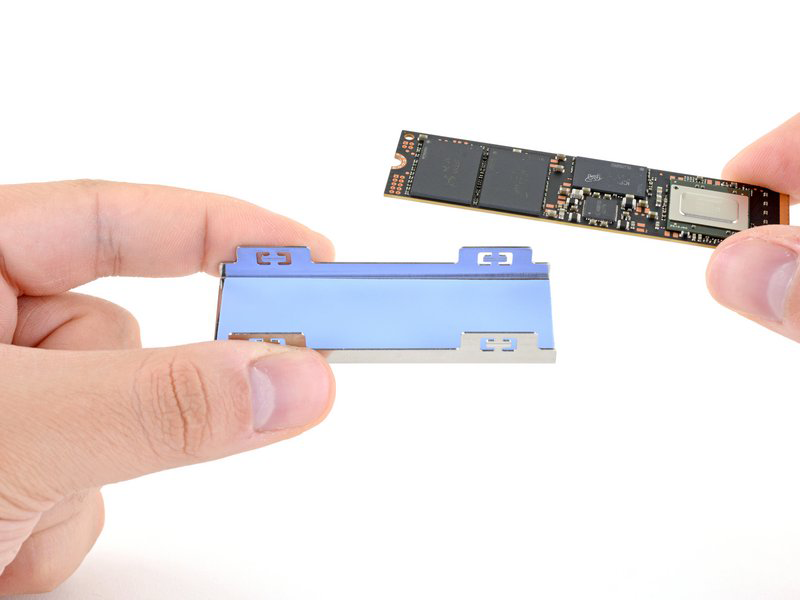

步骤 6 将 SSD 放入托盘

将 M.2 SSD 放入托盘中,芯片最多的一面朝上。

SSD放入散热器托盘

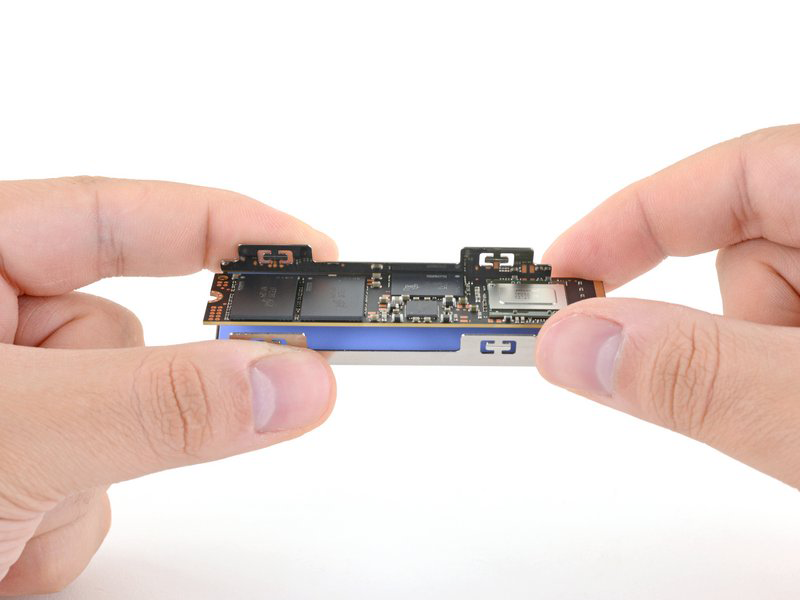

确保 SSD 位于托盘中央。托盘不应覆盖触点或螺丝切口。

导热硅胶垫片与托盘对齐

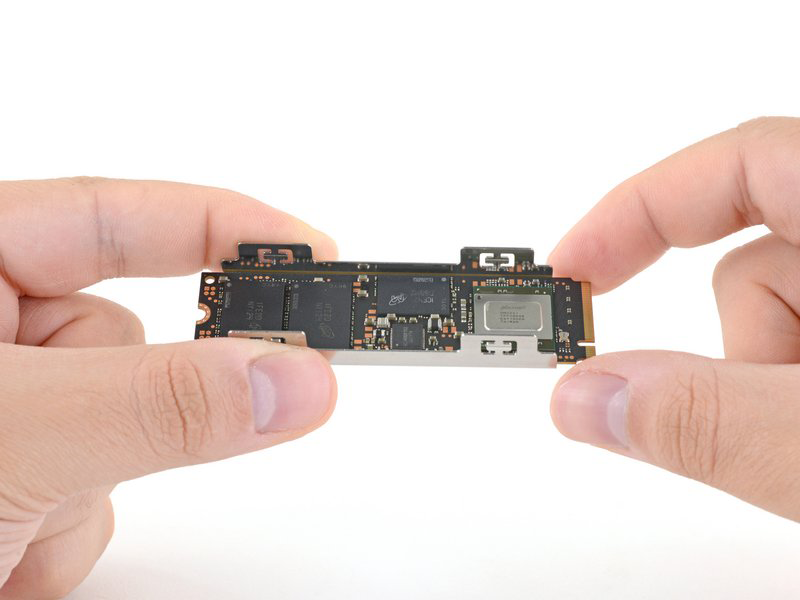

SSD放入散热器托盘后

步骤 7 移除顶部导热硅胶垫片保护膜

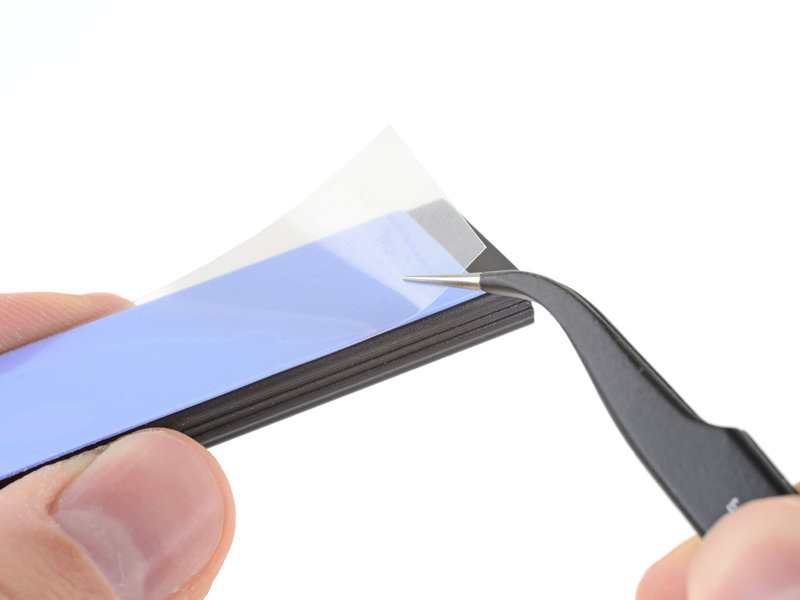

使用一把镊子从散热器顶部的导热硅胶垫片保护膜。

去除散热器导热硅胶垫片保护膜

移除衬里时,导热硅胶垫片可能会从散热器上抬起 - 这是正常现象。用手指将垫子固定到位。

步骤 8 将散热器卡到位

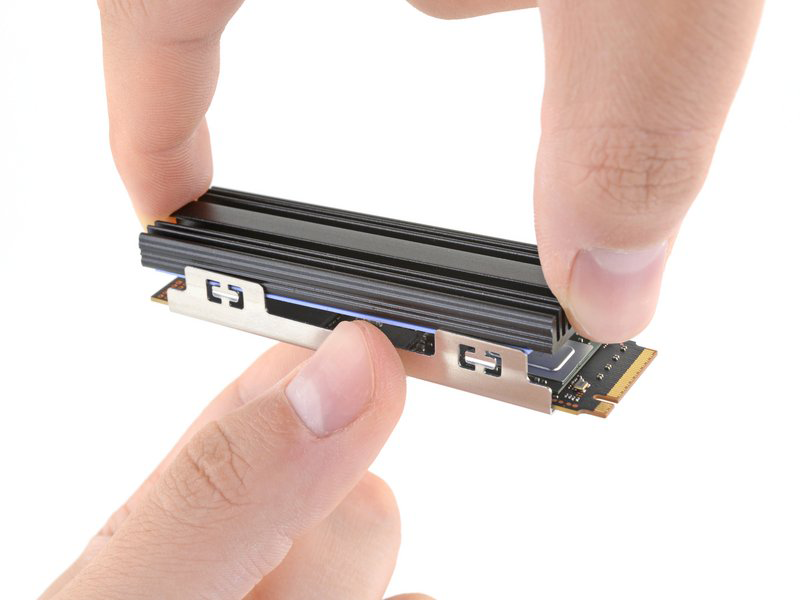

将顶部散热器部分对准 SSD 和托盘。

安装散热器

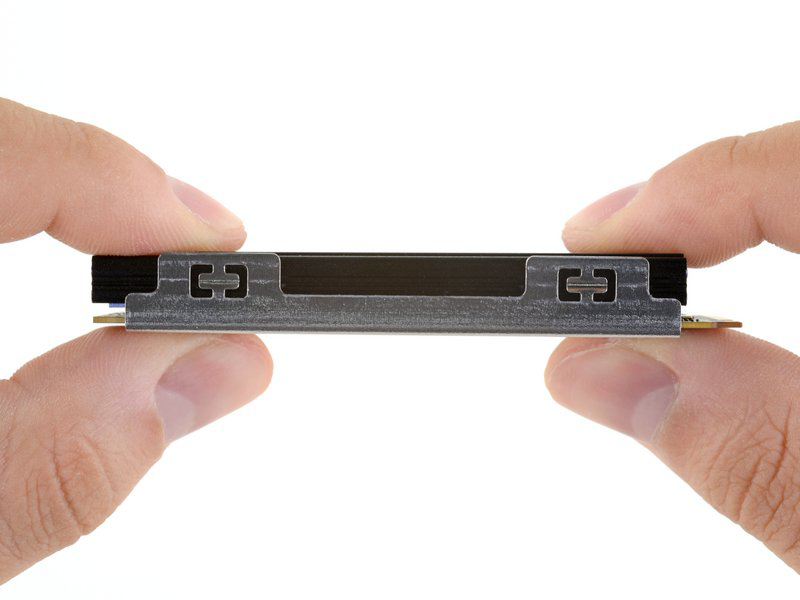

用力将两半压在一起。您会感觉到它“卡入”到位。

散热器压入散热器托盘

安装后散热器后

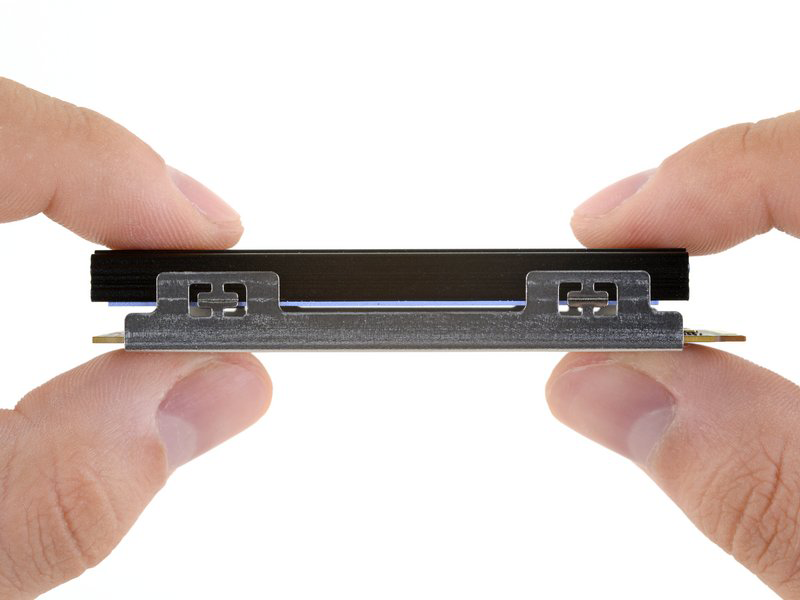

步骤 9 检查散热器是否对齐

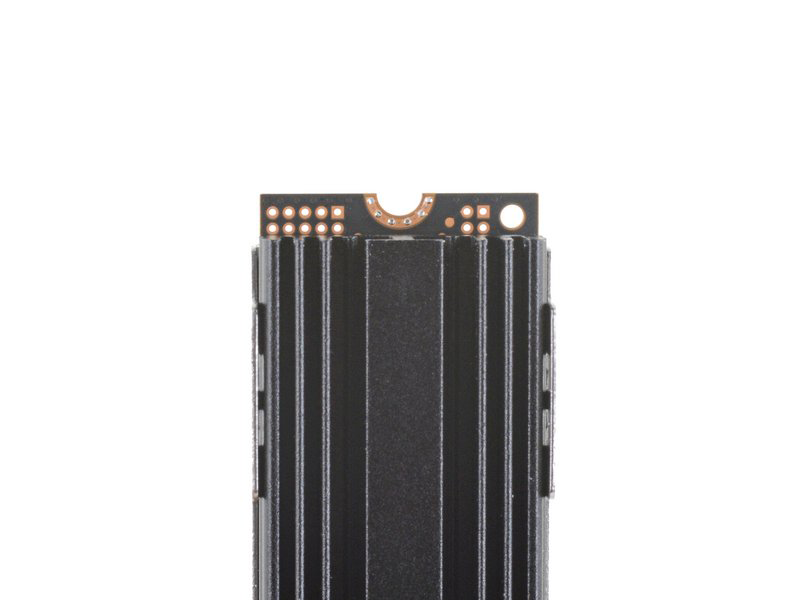

检查散热器是否安装正确

为了让 SSD 安装在台式 PC 或 PlayStation 5 中,散热器需要位于 SSD 的中央。确保散热器靠近螺丝切口但不悬垂。如果您在安装 SSD 时遇到问题,您可能需要稍微调整散热器的位置。用手指在散热器组件的两半之间滑动 SSD,直到安装正确。
