傲川导热材料在电源行业中的应用及成功案例

随着国际产业转移、中国信息化建设的不断深入、航空、航天及军工产业的持续发展,下游行业快速发展对电源行业的有力拉动。中国电源产业市场迎来了前所未有的商机。




近年来,受新能源汽车和分布式电站发展的影响,该行业盈利能力也在不断提升。如今,电源已成为极为重要的基础产业,作为用电设备中必不可少的设备,其应用市场涉及电子电器设备、电子检测设备、控制设备、计算机、家电等电子行业。


从日常生活到尖端科技,基本上都离不开电源技术的参与和支持。随着工业4.0的不断推进和5G的不断发展,电源技术被提出了新的要求,比如:更短的开发周期,更小的方案尺寸、系统以及电源的散热问题,抑制EMI噪声等。




虽然这些都是电源行业永恒的话题,但在全新的市场下又有着更多的要求。身为通信电源、工业定制电源领域的“巨无霸”,核达中远通也在接受着5G时代电源设计的挑战。其在提供小尺寸、高效率、易于使用的电源模块时,急需解决电源散热问题:


如今布板面积越来越紧凑,有限的空间对于电源散热提出了新的要求,尤其是工业及基站等严苛环境。电源是所有电子产品的心脏,电子产品60%的故障率均来自电源。

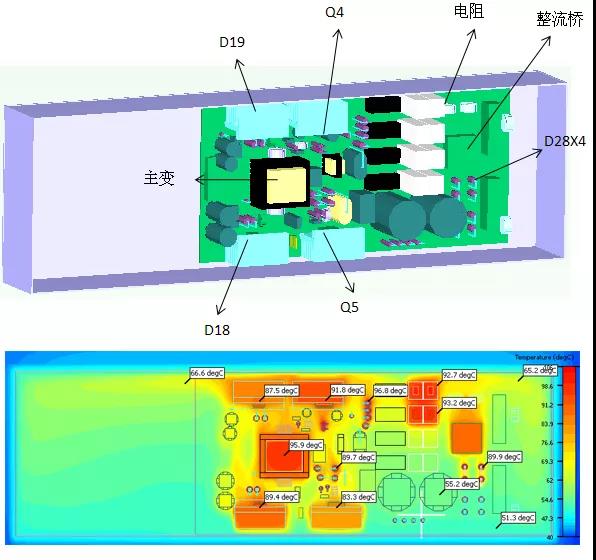

电源设备热仿真


电源的主要器件(如电源变压器、整流二极管、开关V-MOS管等)在加电过程中,若产生的热量过高,会造成器件不能正常工作,严重的话会毁坏电源。因此,温度是影响设备可靠性重要因素之一,需采取措施限制元器件的温升来保证电源的正常工作,延长其使用寿命。

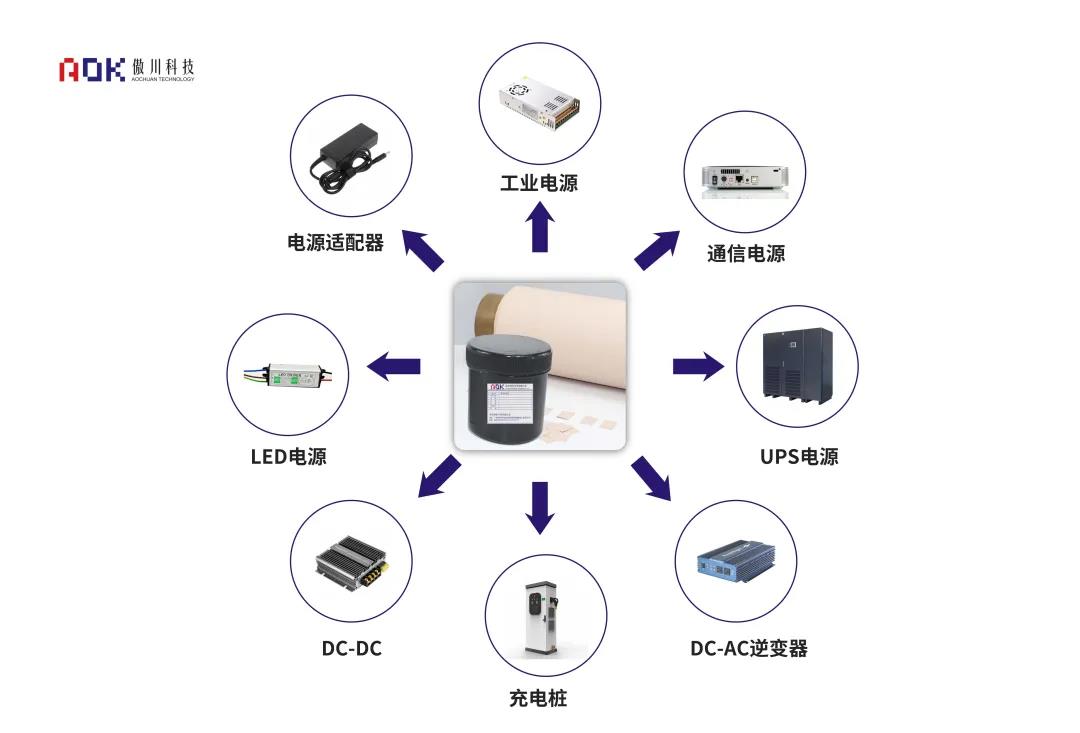

傲川科技致力于提供从传统的电源适配器、工业电源、通信电源、LED电源、UPS电源到充电桩、DC-DC、DC-AC逆变器等新兴电源产品导热绝缘解决方案。


傲川导热材料在各类电源中的应用


为了提高电源的散热效率,傲川为核达中远通提供了一系列电源散热设计方案,研发了多系列深受电源行业青睐的导热界面材料:以低热阻,高绝缘性能为主要特点的TC/TCK导热绝缘系列产品和GF有机硅导热灌封胶系列。

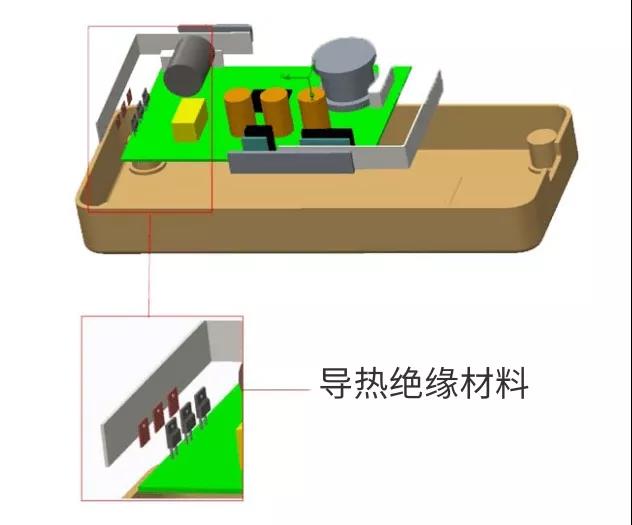

高压MOS封装电压高,发热量大,需增加额外的金属散热器或者装配到金属外壳中框等散热器件上散热,否则会有烧坏炸机的风险。在MOS封装和散热片之间需要填充高绝缘性能的导热界面材料来满足低热阻高绝缘的性能要求。


傲川TC900S、TC1200、TC2000、TCK导热绝缘材料是以玻纤布和聚酰亚胺薄膜为基材的高性能导热绝缘材料。具有优良的抗撕裂拉伸能力和极好的导热绝缘性能(击穿电压大于4~6KV),广泛应用在MOS封装和散热器。



50psi压力下,产品热阻表现:

TC900S
0.61 ℃-inch²/W

TC1200

0.53 ℃-inch²/W
TC2000
0.27 ℃-inch²/W
TCK10
0.41℃-inch²/W

TC1500B是一种加热固化导热绝缘胶带,该产品由涂覆在玻纤载体材料上的高性能导热低模量硅树脂化合物和双层内衬保护膜组成。通过30sec@150psi常温加压,再经过6-8min@160℃的加热固化后剪切强度可高达1.4Mpa。此方案省去了MOS管和散热器螺丝装配工艺,大大减少制造成本,可实现自动化生产,耐温高达200℃。


GF有机硅导热灌封胶系列广泛应用于电源产品的防水防尘防震和磁芯的防护导热解决方案。其具有低密度,低粘度,自流平性好,高导热,易拆修等优异特点,在电源行业广泛使用。



在选择导热界面材料时,建议充分考虑电源各器件的散热、绝缘、减震抗刺穿、紧固等要求及工作环境等各因素。并结合生产成本预算,选择合适的导热材料,使得生产出来的产品达到最优性价比。无论您处于什么领域,面临怎样的散热问题,傲川都能为您提供更具便利性、可靠性和经济效益的导热解决方案。
