随着光伏发电的高速发展,逆变器和优化器等关键设备的散热需求日益增长。为实现出色的散热效果,华为在其450W光伏优化器中创新应用了导热灌封胶和导热泥。

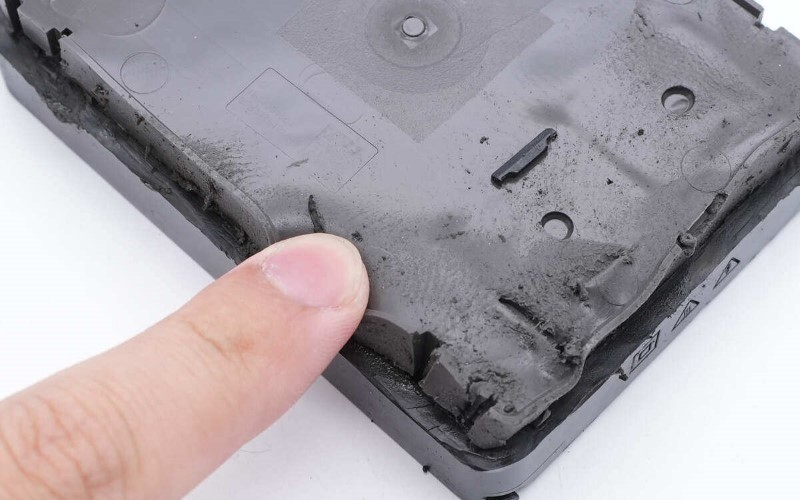

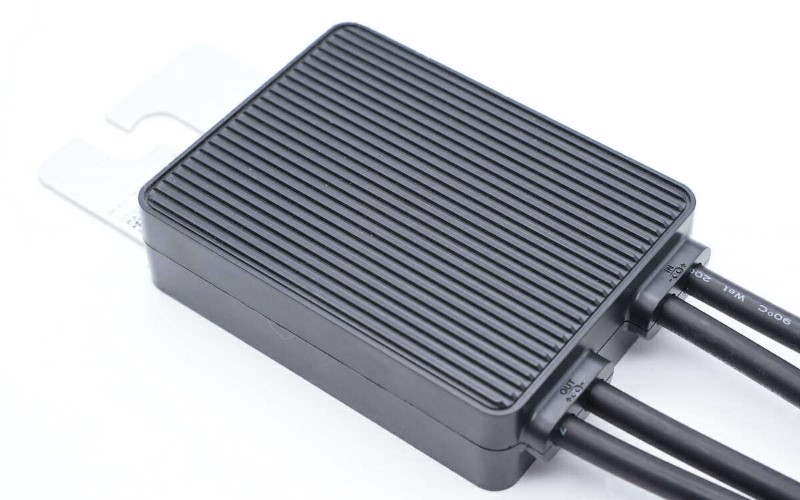

该款优化器采用一体化设计,输入电压范围为8-80V,最大输出功率达到450W。PCBA板组装完成后,表面直接涂覆了一层导热灌封胶进行全面灌封,典型厚度约为2mm。丰富的气泡结构使导热灌封胶可有效填充版面间隙,大幅扩展了散热面积。测试显示,采用导热灌封胶后,优化器的总体散热率可提高约20%。

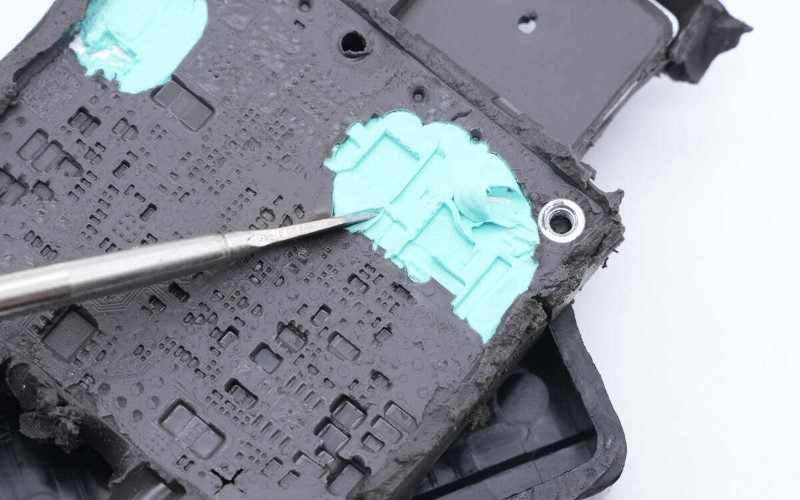

对应MOS管位置的散热片上涂覆了导热性能卓越的蓝色导热泥,典型厚度约0.2mm。导热泥可减小散热片与器件间的界面接触热阻,提高热传递效率。测试结果显示,该方案使MOS管区域的温度降低超过10°C。
可以看出,导热灌封胶与导热泥的应用显著提升了优化器的散热效果,令散热面积扩大20%以上,MOS管局部温降超过10°C,有效保障了产品的稳定可靠运行。两种材料各显神通,共同使华为光伏产品的散热设计达到行业领先水平。
