导热硅胶片应用场景:枪型监控摄像机

在当今社会,网络监控摄像技术的不断发展为提高监控设备性能和稳定性提供了机遇。其中,导热硅胶片作为一种关键的导热材料,正广泛应用于各类监控设备中。本文将深入探讨 Longse BMLARL400 枪型高清网络监控摄像机在导热硅胶片应用方面的实际案例,以及这一技术在监控行业中的重要性。

枪型高清网络监控摄像机简介:

Longse BMLARL400 是一款枪型高清网络监控摄像机,拥有出色的高清画质、远程监控和智能分析等功能。适用于各种场所,包括商业区、学校、公共交通等。其IP67防水等级和400W像素索尼背照式传感器使其在户外使用中表现出色。

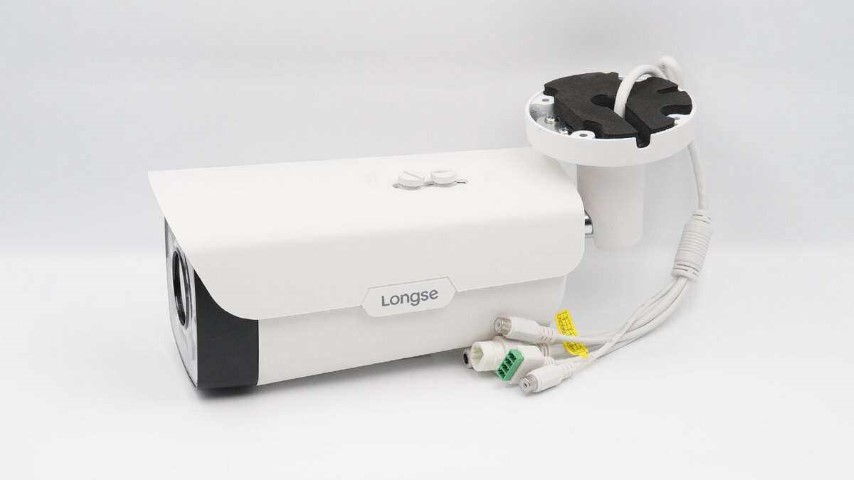

Longse BMLARL400监控摄像机

导热硅胶片在监控摄像机中的作用:

导热硅胶片在电子设备中的普遍作用得以发挥,尤其在监控摄像机中显得尤为重要。其主要功能是通过有效散热,保障监控设备的稳定性和可靠性。这对于长时间运行和适应不同环境的监控设备至关重要。

案例分析 - Longse长视 BMLARL400:

以Longse BMLARL400为例,详细分析其PCB布局、PCBA模块功能分布、散热设计和导热垫的应用情况。

PCB布局和结构:

Longse BMLARL400摄像头模块采用多块PCB,通过铝合金支架和铜柱进行固定,形成坚固的结构。这种设计既确保了结构的牢固性,又便于PCB之间的连接和整体组装。

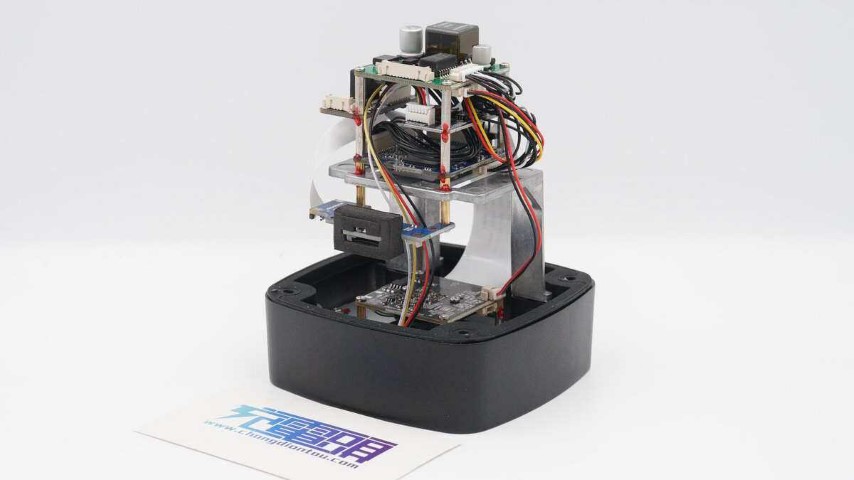

长视 BMLARL400 pcb布局与结构设计

PCBA模块的功能分布:

PCBA模块的一面承载了摄像头的信号处理电路、主控芯片、内存芯片和EMMC闪存芯片。精心设计的PCB布局优化了电路的性能和相互连接,确保了设备的正常工作。

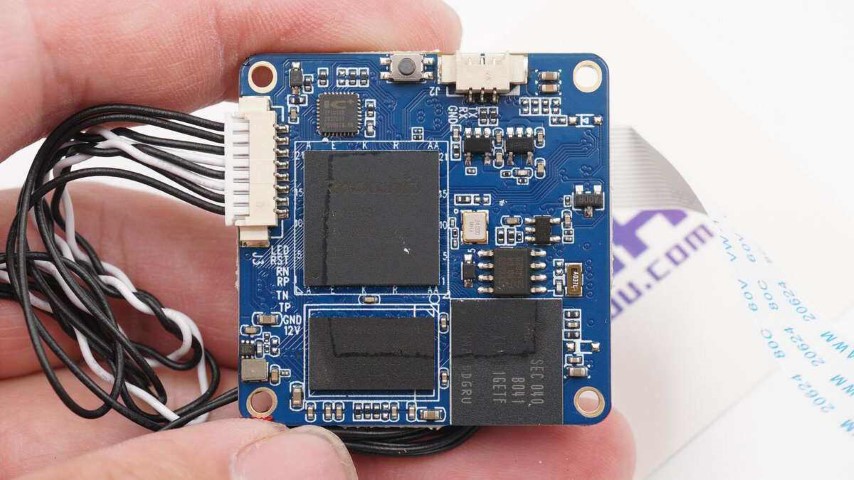

PCBA模块

散热设计:

摄像头采用铝合金支架,既起到支撑作用又有良好的散热效果。通过在PCBA模块和铝合金支架之间粘贴导热垫,摄像头产生的热量迅速传导到支架上。这种设计有助于防止设备过热,提高了设备的稳定性和寿命,是安防监控行业导热解决方案的典型应用。

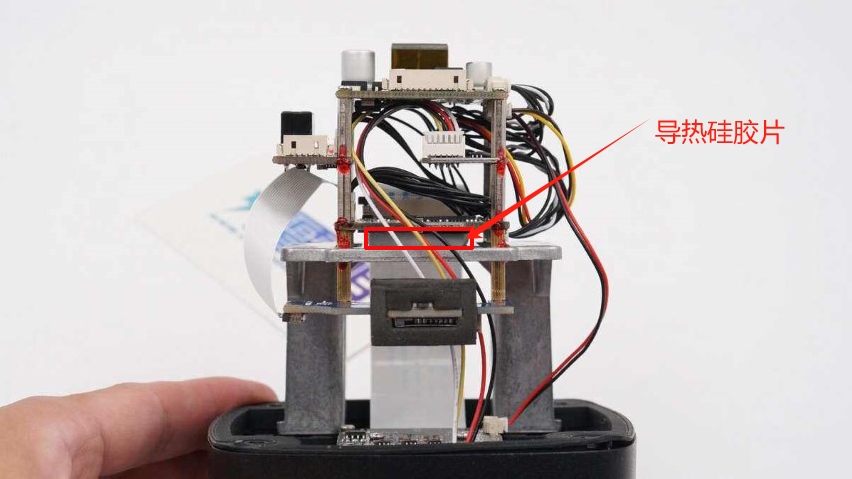

PCB与铝合金支架之间的导热硅胶片

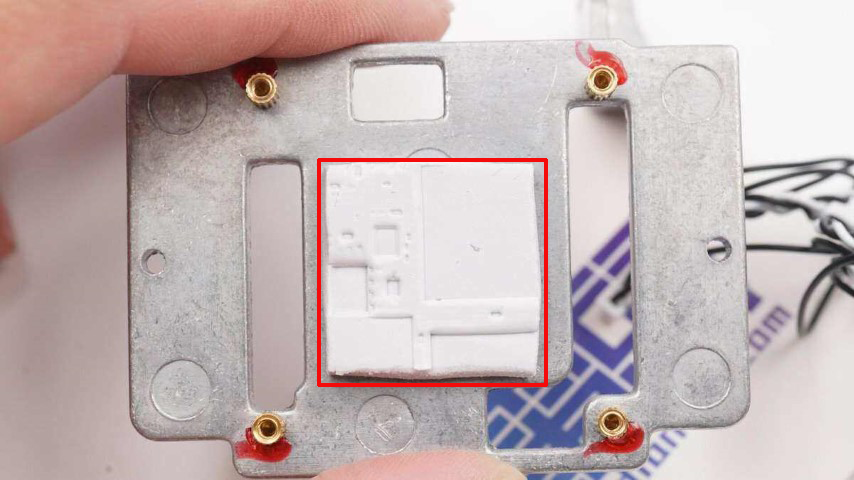

铝合金支架上的导热硅胶片

导热硅胶片的作用:

导热垫在PCB和铝合金支架之间充当关键的中介。其高导热性能确保了热量的快速传递,有效防止热点集中在PCB上。另一面连接到摄像头的关键电子组件,有助于维持其在适宜温度范围内的正常运行。

导热硅胶片的选择与优势:

在监控摄像机制造中选择导热硅胶片是基于其卓越的散热效果、耐高温性能和长寿命等优势。导热硅胶片的使用不仅提高了监控设备的稳定性,还延长了设备的使用寿命,从而降低了维护成本。

技术挑战与解决方案:

在整合导热硅胶片时,可能面临一些技术挑战,如散热效果不佳或与其他组件的兼容性问题。解决方案包括优化导热硅胶片的导热系数、厚度和材质,以及在设计阶段充分考虑硬件组件的布局,确保最佳的散热效果。

导热硅胶片在枪型高清网络监控摄像机中的应用对监控设备性能提升至关重要。本文通过案例分析和技术探讨,强调了导热硅胶片在监控行业的关键作用。展望未来,导热硅胶片在监控领域的不断创新将为设备性能提升和应用领域拓展带来更多可能性,进一步完善安防监控行业的导热解决方案
