导热硅胶片在电脑主板关键位置的成功应用案例

随着电脑性能的不断提升,主板作为电子设备的核心组成部分,其散热设计显得尤为重要。导热硅胶片作为一种优秀的导热材料,在电脑主板上的应用得到了广泛推广。以下案例详细阐述了七彩虹CVN B760I登陆舰主板在CPU供电、南桥和M2固态硬盘位置上成功应用导热硅胶片的案例。

该主板针对CPU供电、南桥和M2固态硬盘的高温情况,设计了效果卓著的散热系统。

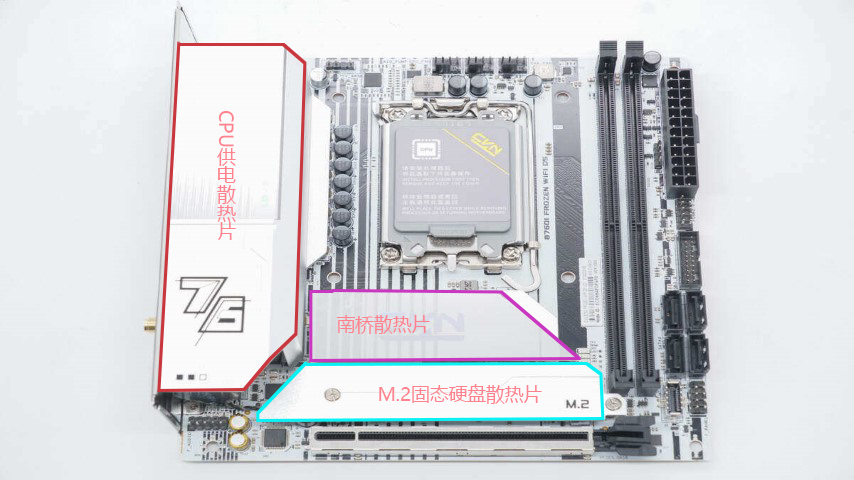

主板上的cpu供电、南桥、固态硬盘散热片

CPU供电散热片采用一体化设计,在散热片与降压电感、MOS管的接触位置,巧妙地使用了导热硅胶片,以快速将热量传导到散热片,散热片内部配备了风扇,进一步提高散热效果。提升供电的稳定性。这种设计不仅能有效降低CPU供电部分的温度,还有助于延长电子元件的寿命,提高整体性能。

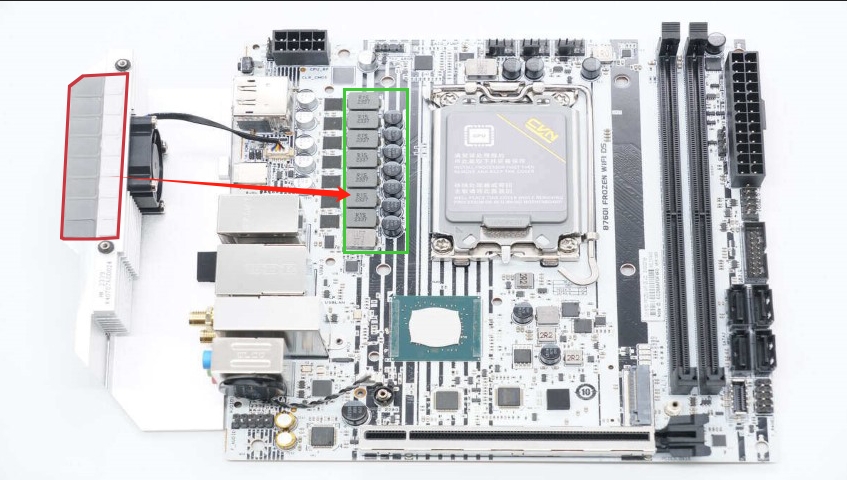

CPU供电散热片上导热硅胶片位置

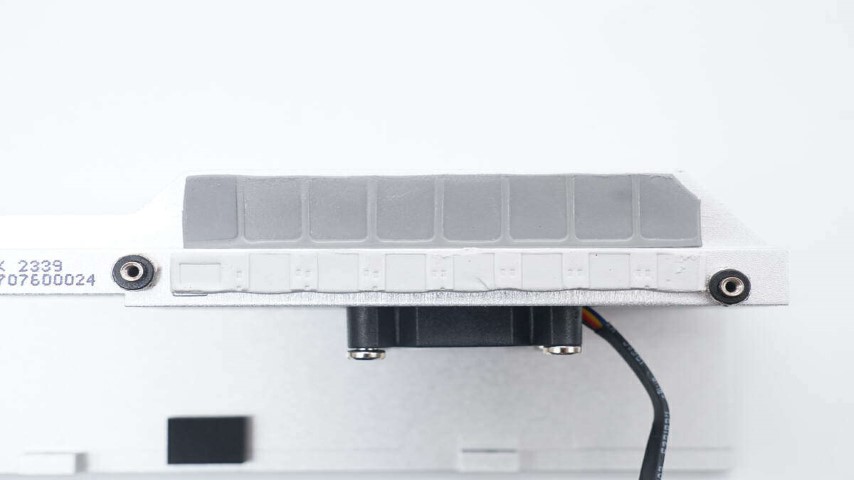

散热器上的导热硅胶片

作为另一关键组成部分,南桥芯片同样使用了特殊的散热设计。在南桥芯片的表面覆盖了白色导热垫,与散热片直接接触,有效地将芯片产生的热量传导到散热片上。为了进一步支撑导热垫的贴合,两侧粘贴了塑料条,以保证导热的稳定性。这种细致入微的设计不仅提高了南桥芯片的散热效果,还加强了硅胶片与散热片的贴合度,确保了整个散热系统的协同工作。

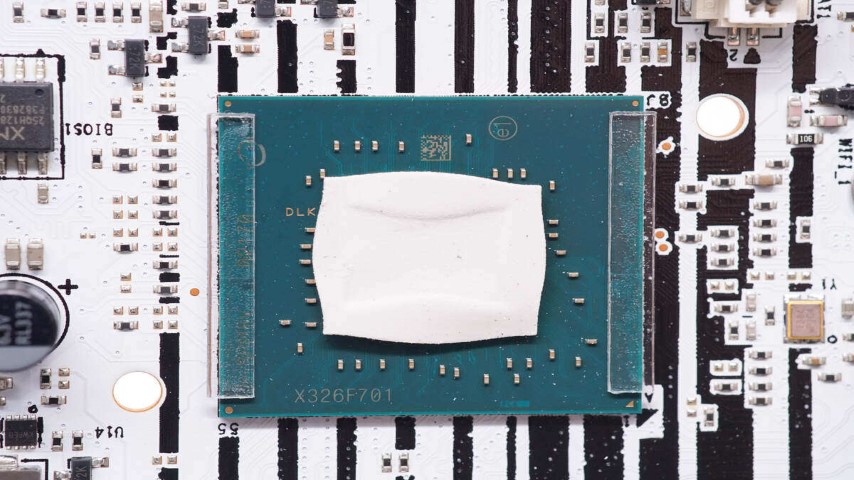

南桥芯片上的导热硅胶片

M2固态硬盘位置也采用导热硅胶片。硬盘散热片上的导热垫,有效导出热量,维持正常工作温度。这不仅提高M2固态硬盘的性能和稳定性,还延长其使用寿命。

M.2固态硬盘散热片上的导热硅胶片

总而言之,该主板充分利用导热硅胶片的优异导热性能,通过巧妙散热设计,显著提高了CPU供电、南桥和M2固态硬盘等关键部位的散热效果。这有助于保证主板的稳定性能,也提供更加可靠持久的硬件解决方案。

如果您对导热硅胶片的应用感兴趣,欢迎多访问傲川科技官网,深入了解更多创新应用,获取卓越散热解决方案。傲川科技,与您共同开启硬件性能新篇章!
