导热凝胶在毫米波雷达中的应用与优势分析

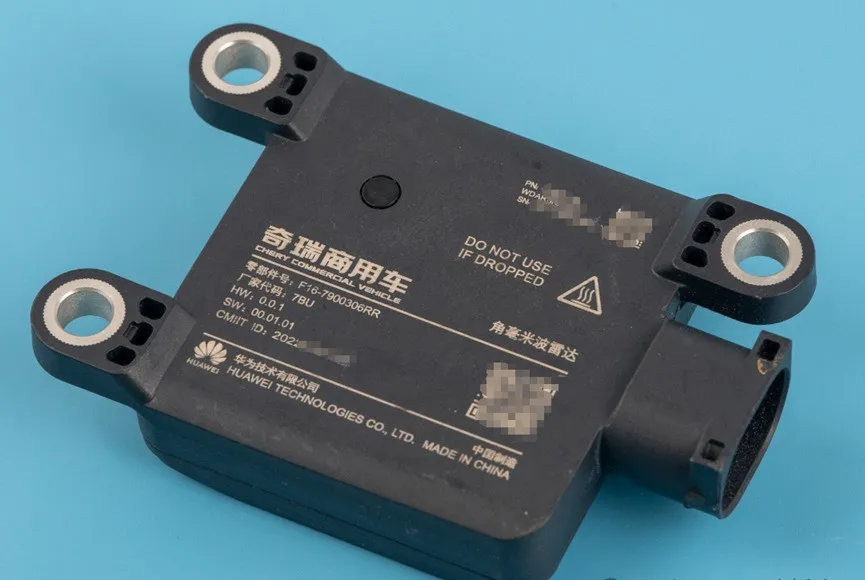

毫米波雷达作为现代汽车ADAS系统（高级驾驶辅助系统）中不可或缺的传感器，其可靠性和性能在很大程度上取决于雷达内部的热管理能力。本文以某车用角毫米波雷达的拆解为例，探讨导热凝胶在毫米波雷达中的应用及其优势。

毫米波雷达的热管理需求

毫米波雷达内部集成了射频前端芯片、控制电路及雷达天线阵列等核心部件。这些部件在工作时会产生显著的热量，特别是射频前端芯片（如拆解中的英飞凌RXS8160P），需要有效的散热解决方案以维持其性能稳定性和寿命。

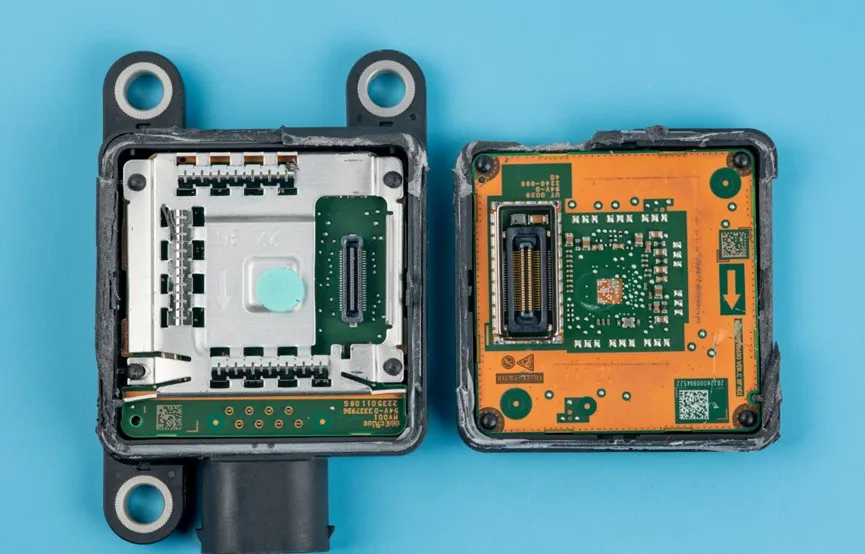

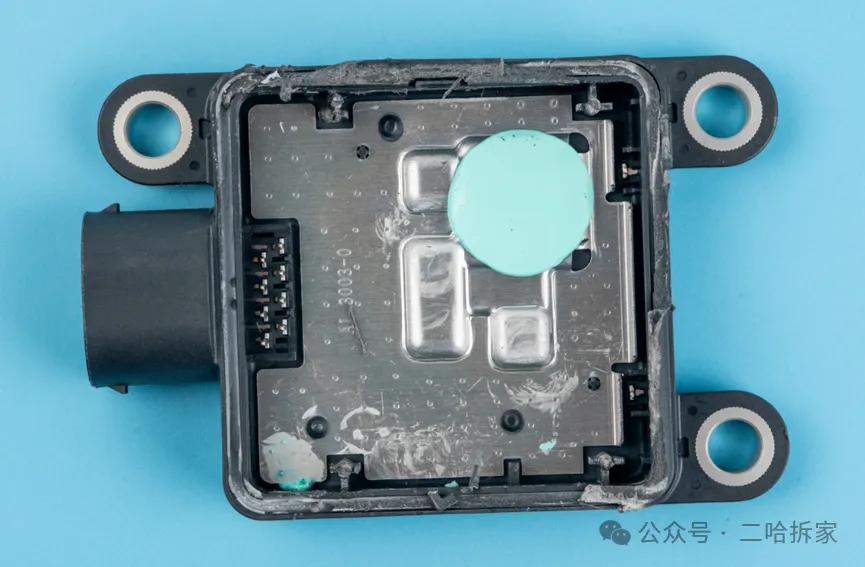

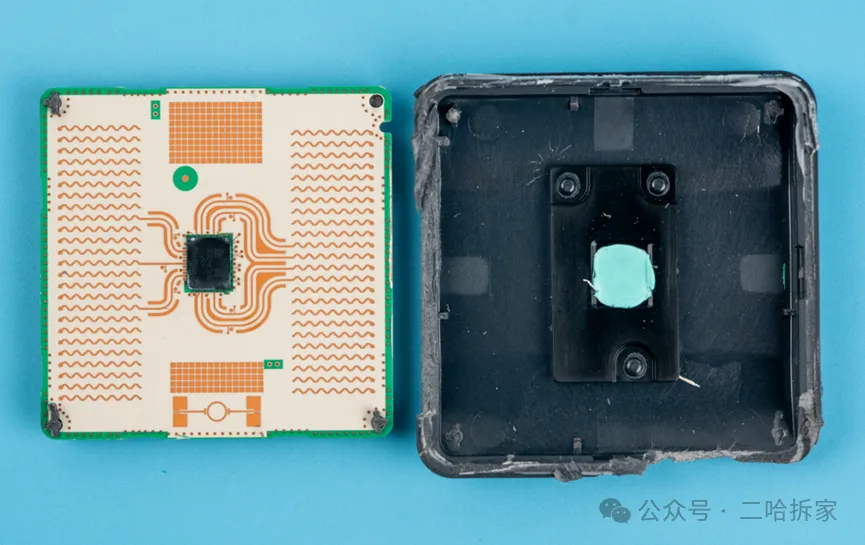

根据拆解分析，该毫米波雷达采用了铝合金屏蔽壳，并在芯片位置涂覆了导热凝胶。这些导热材料不仅能够提供优异的热导性能，还通过将热量传导至顶盖的金属散热片和下盖的铝合金屏蔽罩，有效分散热量。同时，导热凝胶在将热量传递的同时还起到电气绝缘的作用。

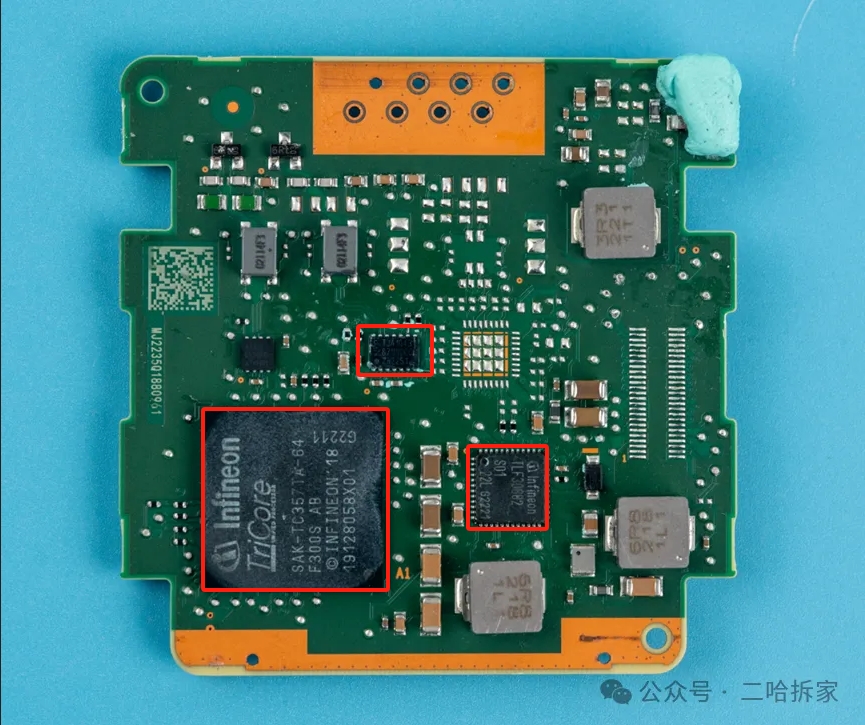

下盖的PCB板上集成了主控芯片、信号收发芯片和电源管理芯片，这三个位置同样使用了导热凝胶，将热量传导至主板下方的铝合金屏蔽盖。同时，这种设计在主板上下各设置了一个金属屏蔽盖，进一步增强了散热效果和电磁屏蔽性能。

导热凝胶的优势

导热凝胶是一种柔软的膏状导热材料，与传统的散热硅脂相比，具有以下几大优势：

1. 优异的热导性能：导热凝胶的导热系数通常在3~6W/m·K之间，高性能型号甚至可达到10W/m·K以上，能够快速有效地将芯片热量传递至散热结构。
2. 高填充能力：导热凝胶具有良好的流动性和低硬度，能够充分填充毫米波雷达内部芯片与屏蔽壳之间的微小间隙，有效降低界面热阻。
3. 装配简便：导热凝胶可通过点胶工艺直接涂覆在芯片或屏蔽壳上，无需像导热垫片那样进行裁切或匹配多种尺寸。这种特性简化了装配流程，提高了生产效率。
4. 耐久性强：导热凝胶具有优异的耐高低温性能和抗老化能力，能够长期稳定工作于汽车环境的宽温范围内（-40°C~150°C），确保毫米波雷达的可靠性。
5. 电气绝缘性能：导热凝胶不仅导热性能优异，同时还具备较高的电气绝缘能力，确保射频芯片等关键部件在高电压环境下的安全性。

导热凝胶在毫米波雷达中的具体应用场景

1. 射频前端芯片散热
   如拆解所述，射频芯片是毫米波雷达中主要的发热源。通过导热凝胶将热量传导至顶盖的金属散热片和下盖的铝合金屏蔽罩，不仅能够提高散热效率，还可以通过自动化点胶减少人工操作误差，同时起到绝缘保护作用。
2. 主控板芯片的热管理
   主控芯片、信号收发芯片和电源管理芯片在工作时同样会产生热量。导热凝胶能够将这些芯片的热量高效传导至主板下方的铝合金屏蔽盖，同时保持绝缘效果，确保系统的可靠性。

随着毫米波雷达在自动驾驶、无人机和机器人等领域的广泛应用，其散热需求也在不断提升。导热凝胶作为一种高效、灵活的热管理材料，在毫米波雷达中的应用前景广阔。通过合理选型和优化工艺，导热凝胶能够显著提升毫米波雷达的热管理性能，进而提高设备的可靠性和使用寿命。
