导热凝胶
傲川科技TF系列导热凝胶是一种双组份预成型导热硅胶,导热系数1.2W/m.K-12W/m.K,专为满足低应力和高压缩模量需求而设计,适合自动化生产。导热凝胶在与电子产品组装时,能够实现良好的接触,表现出较低的接触热阻和优良的电气绝缘特性。固化后的导热凝胶等同于导热硅胶片,具备耐高温和耐老化性能,可以在-40至150℃的环境中长期稳定工作。
产品特点
低压力应用,耐高温、耐老化性好,可以在-40-150℃长期工作。
典型应用
电池包及冷板之间,网通设备及模组
规格参数
属性 | 典型值 | 测试标准 | |||||||
---|---|---|---|---|---|---|---|---|---|
品牌 | AOK | - | |||||||
型号 | TF120 | TF200 |
TF300 |
TF350 | TF400 | TF600 | TF800 | TF1000 | - |
组成部分 | 硅胶+陶瓷 | - | |||||||
颜色(A/B组分) | 白色/浅黄色 | 白色/黄色 |
白色/浅黄色 |
蓝色/白色 | 蓝色/白色 | 砖红色/白色 | 浅绿/绿色 | 浅绿/绿色 | 目视 |
粘度(cps) |
A:3万-6万 B:3万-6万 |
A:55万 B:55万 |
A:13万 B:13万 |
A:1300万 B:1300万 |
A:380万 B:380万 |
/ / |
A:28万 B:20万 |
/ / |
ASTM D2196 7号转子0.5RPM (TF350 0.2RPM)可调整 |
混合比例 | 1:1 | / | |||||||
操作时间(H)@25° | 1 | >1 | 1 | >1 | >2 |
≥1 |
≤1 | ≤1 | 可调整 |
固化时间(H)@25° | <24 | <8 | <24 | <24 | <24 | <24 | 24 | <24 | 可调整 |
固化后硬度 (Shore 00) |
45 | 50 | 50 | 40 | 50 | 60 | 60 | 40~70 | ASTM D2240 |
长期使用温度(℃) | -40-200 | -40-150 | -40-200 | -40-150 | -40-150 | -40-150 | -60~150 | -60~150 | / |
阻燃性能 | V-0 | UL94 | |||||||
电性能 | |||||||||
击穿电压(kV/mm) | >7.0 | ≥ 5.0 | ≥ 7.0 | ≥ 6.0 | ≥ 5.0 | > 6.0 | > 6.0 | > 6.0 | ASTM D149 |
体积电阻率(Ω.cm) | 1014 | ≥1013 | 1013 | 1010 | 1012 | 1012 | 1010 | 1010 | ASTM D257 |
介电常数@1MHz | 6.5 | 5.5 | 7 | 5 | 5 | 7 | 5 | 5 | ASTM D150 |
导热性能 | |||||||||
导热系数(W/m.K) | 1.2 | 2.0 | 3.0 | 3.5 | 4 .0 | 6.0 | 8.0 | 10.0 | ISO 22007-2 |
热阻(50psi,℃-in2/W) | 11 | / | 0.3 | 0.416 | 0.3 | 0.22 | / | / | ASTM D5470 |
采购信息
包装说明:

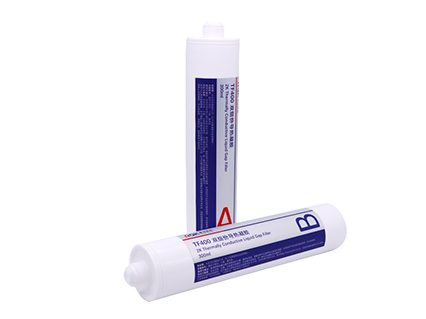

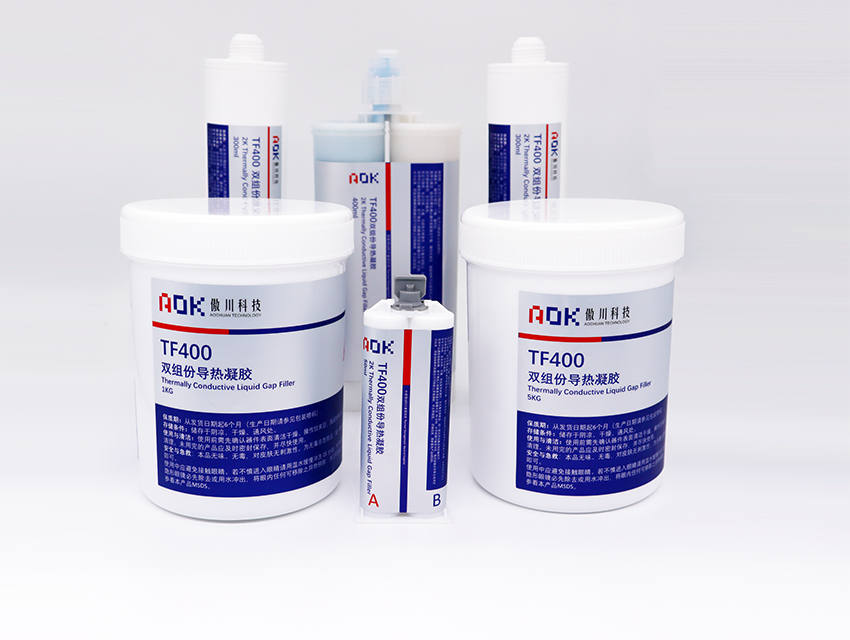

双组份导热胶分为手动操作型和点胶型包装,手动操作型的双组份导热胶一般分为50ml的AB胶管包装(A/B各25ml),适合单手操作;点胶的双组份导热胶一般为400ml的AB胶管包装,也可以根据点胶机需要单独分装A、B矽胶。
包装规格:
50mI(AB各25ml)
300mI(AB各300ml)
400mI(AB各200ml)
20 KG(AB各10 KG)
固化说明
(1)工作时间@25℃:1hr;
(2)表干@25℃:1hr;
(3)完全固化@25℃:12-16hrs;
(4)完全固化@100℃:1hr。
保质期
6个月@25℃,50%RH,原始包装。
