随着 AI等高功率密度芯片应用增加，垂直石墨烯导热垫凭借导热性能与长期使用稳定性受到关注，可用于高功率设备的 TIM界面传热。在实际选型工作中，不能仅参考导热系数等基础物性参数，还需同步兼顾结构装配条件、温变工况与物料成本。不少终端客户在项目落地阶段都会遇到材料与系统匹配问题，本文结合产品标准参数与典型整机工况，梳理石墨烯导热垫厚度标准化选型逻辑。
一、依据装配间隙公差匹配基础厚度

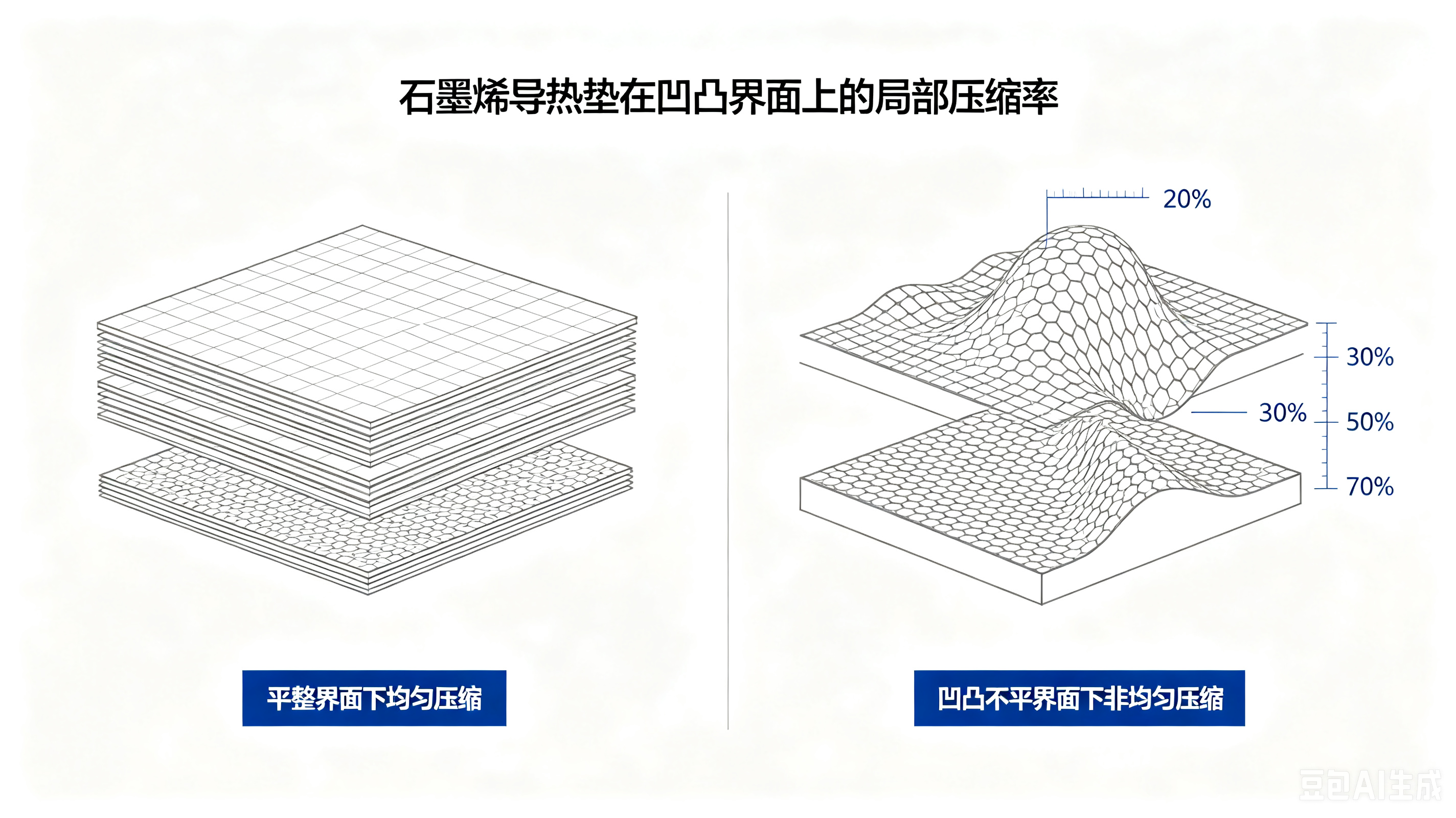

目前常见的垂直石墨烯导热垫厚度规格包括 0.2 mm、0.3 mm、0.5 mm、1 mm 和 2 mm。同批次基材制成的导热垫通常具有相近的压缩特性：在相同材料、压缩状态和界面条件下，厚度较薄的规格本体热阻通常较低，但缓冲装配偏差、包容间隙公差的能力也会下降。不同加工精度场景可采用不同的推荐压缩区间。下表针对静态常温、不考虑高低温形变的条件，展示各厚度可容纳的装配间隙浮动范围；表中数值用于说明选型计算方法，最终以产品资料与实际装配测量为准。
工况一：应用推荐压缩率 20%～70%（公差较宽的静态工况）
| 石墨烯导热垫原始厚度（mm） | 压缩 70% 最小厚度（mm） | 压缩 20% 最大厚度（mm） | 可容纳总间隙公差（mm） |
|---|---|---|---|
| 0.2 | 0.06 | 0.16 | 0.10 |
| 0.3 | 0.09 | 0.24 | 0.15 |
| 0.5 | 0.15 | 0.40 | 0.25 |
| 1.0 | 0.30 | 0.80 | 0.50 |
| 2.0 | 0.60 | 1.60 | 1.00 |
工况二：应用推荐压缩率 30%～50%（精密量产标准工况）
| 石墨烯导热垫原始厚度（mm） | 压缩 50% 最小厚度（mm） | 压缩 30% 最大厚度（mm） | 可容纳总间隙公差（mm） |
|---|---|---|---|
| 0.2 | 0.10 | 0.14 | 0.04 |
| 0.3 | 0.15 | 0.21 | 0.06 |
| 0.5 | 0.25 | 0.35 | 0.10 |
| 1.0 | 0.50 | 0.70 | 0.20 |
| 2.0 | 1.00 | 1.40 | 0.40 |
二、压缩回弹：补偿单次高低温间隙形变
芯片、散热器、PCB和金属锁附支架的热膨胀系数存在差异，高低温切换时，芯片与散热器之间的装配间隙会同步改变：高温部件膨胀，间隙可能缩小；低温部件收缩，间隙可能增大。
高温部件膨胀时，芯片与散热器之间的间隙可能缩小；低温部件收缩时，间隙可能增大。选型判定时，应确认导热垫有效回弹量是否覆盖整机极限温变带来的单次最大间隙变化量，否则界面可能出现局部脱空、热阻上升和散热性能变化。该判定需要结合具体设备的温度范围、结构材料和实测结果。
若按初始压缩 50%、材料压缩回弹率 60%测算：
| 石墨烯导热垫原始厚度（mm） | 50% 压缩后最小使用厚度（mm） | 有效回弹厚度（mm） | 可吸收单次温变形变量（mm） |
|---|---|---|---|
| 0.2 | 0.10 | 0.06 | 0.06 |
| 0.3 | 0.15 | 0.09 | 0.09 |
| 0.5 | 0.25 | 0.15 | 0.15 |
| 1.0 | 0.50 | 0.30 | 0.30 |
| 2.0 | 1.00 | 0.60 | 0.60 |
若环境箱实测高低温循环单次间隙最大波动约 0.08 mm，按上述计算假设，0.3 mm 导热垫可作为优先验证的候选规格。该示例不能替代具体项目测试。
三、抗疲劳与间隙变化：应对长期往复温变循环
整机在生命周期内会持续经历高低温循环，长期反复挤压、回弹会对导热垫形成疲劳影响。此维度需要参考材料耐疲劳性能，保证反复形变后导热垫仍处于产品建议的安全压缩区间内。同时，整机各处间隙形变并非均匀一致，局部位置的形变可能更严苛，选型时应以形变最严苛点位作为判定依据。
按初始压缩 50%、长期抗间隙变化余量按原始厚度 15%估算：
| 原始厚度（mm） | 50% 压缩后厚度（mm） | 15% 余量（mm） | 可吸收长期变化（mm） |
|---|---|---|---|
| 0.2 | 0.10 | 0.03 | 0.03 |
| 0.3 | 0.15 | 0.045 | 0.045 |
| 0.5 | 0.25 | 0.075 | 0.075 |
| 1.0 | 0.50 | 0.15 | 0.15 |
| 2.0 | 1.00 | 0.30 | 0.30 |
表中 15%为计算假设，不代表所有材料或项目的统一行业标准，实际应以产品数据和寿命测试确认。
四、石墨烯导热垫标准化厚度选型流程
- 确认常温基础设计间隙：测量芯片上表面至散热器底面的理论装配间隙。
- 核算整机综合装配公差：汇总器件高度公差、PCB翘曲量、散热器机加工误差和锁附带来的间隙偏移。
- 实测或仿真极限温变间隙差值：通过热仿真或高低温环境箱测试，获取设备冷热极限工况下的单次最大间隙波动值，同时确认长期循环下局部最严苛点位的形变量。
- 逐项校验厚度规格：装配公差容纳能力应覆盖整机综合装配公差；单次回弹吸收形变能力应覆盖高低温单次最大间隙变化量；长期循环间隙承载能力应覆盖整机最严苛点位的往复形变量。三项条件全部满足后，再做性能优化。
- 散热性能优化：在满足公差、回弹、抗疲劳三大条件的前提下，优先评估更薄规格对本体热阻和整机散热效率的影响。
- 项目成本复核：同系列导热垫的单位面积成本可能随厚度增加而上升。优先采用薄规格匹配工况，仅当薄款无法覆盖全部结构与温变要求时，再评估加厚型号，避免过度选型造成物料成本浪费。
五、分场景选型参考
- 高精度 AI算力芯片：若整机装配总公差约 ±0.02 mm、单次温变间隙波动不超过 0.04 mm、长期循环形变量低于 0.03 mm，可将 0.2 mm 规格作为候选，需继续验证热阻和回弹。
- 通用算力板、标准服务器CPU：若装配总公差约 0.04～0.08 mm、处于常规高低温循环工况且单次形变约 0.08 mm 以内、长期循环形变量约 0.045 mm，可将 0.3 mm 规格作为候选，需结合实际测试确认。
- 工控设备、大尺寸功率模块和结构公差偏大的设备：当装配公差和温变形变量较大时，通常属于结构公差偏大或长期温变更复杂的工况，可根据测算结果评估 0.5 mm、1 mm 或 2 mm 规格，重点确认长期界面贴合。
结论与下一步
石墨烯导热垫厚度选型应遵循“先满足装配与可靠性，再优化热阻和成本”的顺序。表格中的数值属于计算示例，最终需要结合产品TDS、装配实测、热循环和寿命测试确认。
如需产品资料、样品申请或技术选型，请提供基础间隙、综合公差、温变间隙变化、负载和目标寿命等信息，公司技术团队可据此协助评估规格。
