做IGBT模块散热方案时，导热硅脂在BOM里并不起眼，但装配时如果控制不好，后面可能会出现温升偏高、热循环后界面状态变差等问题。很多时候，问题不一定出在材料导热系数不够高，而是出在硅脂层没有被稳定、均匀地控制住。

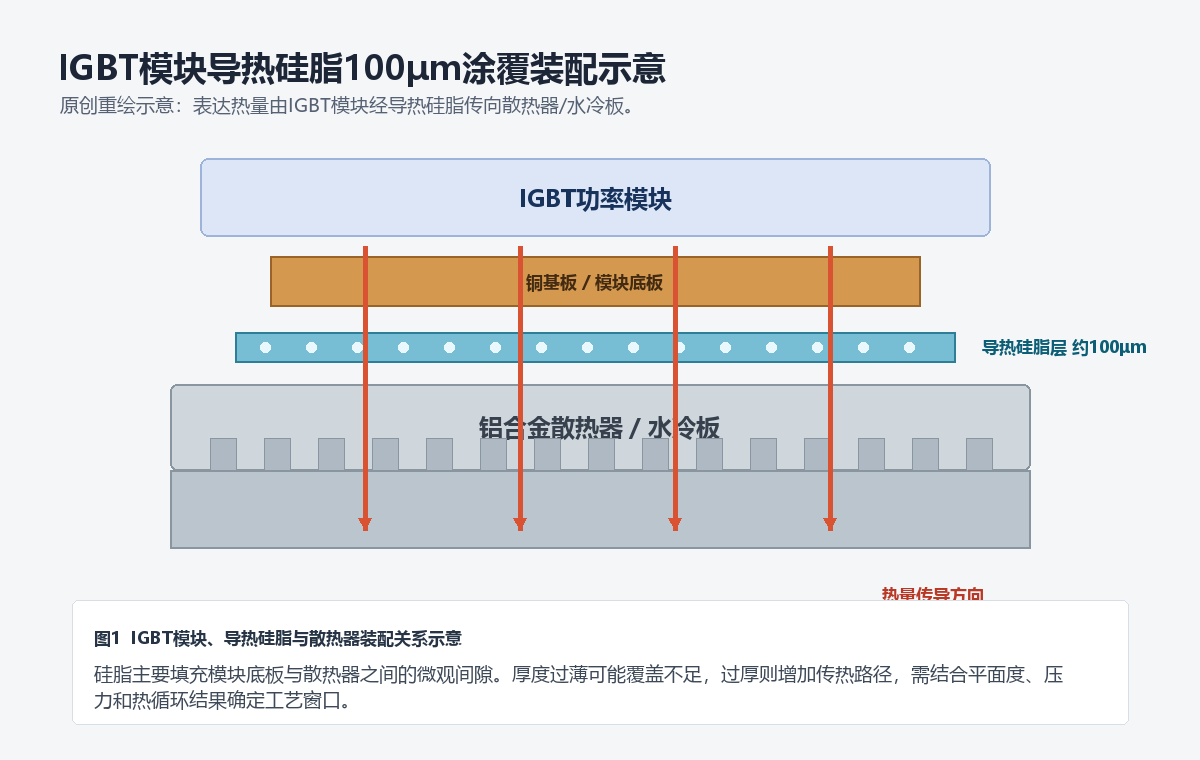

理想情况下，模块底板和散热器当然希望贴得越紧越好。但实际加工和装配中，表面纹路、微小坑洼、平面度偏差和局部间隙都很难完全避免。这些位置一旦被空气占据，界面热阻就会明显上升。
导热硅脂的作用，就是把这些不连续的空隙填起来，让IGBT运行时产生的热量更顺畅地传到散热器或水冷板上。难点也在这里：硅脂少了，界面可能覆盖不全；硅脂多了，它自己又可能变成一层额外热阻。所以在项目评估中，经常会遇到一个问题：IGBT导热硅脂涂多厚合适？
这个问题不能直接套用CPU硅脂的经验。电脑芯片的接触面积、锁附压力、维护周期和使用环境，与新能源汽车电控、储能PCS、工业变频器里的IGBT模块并不一样。对IGBT来说，导热硅脂厚度不仅要看初始温升，还要看热循环、高温运行之后，界面是否还能保持稳定。
硅脂是不是越薄越好？
从热阻公式看，在导热系数和接触面积相同的情况下，硅脂层越薄，热阻确实越低。这也是很多工程资料会强调“导热硅脂尽量薄”的原因。
但这个结论有一个前提：界面已经被充分填满。
如果硅脂层压得太薄，而模块底板或散热器平面度不理想，或者锁附压力分布不均，有些区域可能并没有被硅脂完全覆盖。刚装好时测温升，差异未必马上体现出来；但经过高温运行、冷热冲击或长期热循环之后，局部缺脂、泵出、干区等问题就可能逐渐暴露。
所以对IGBT模块来说，薄是目标，填满才是底线。导热硅脂涂覆厚度的选择，本质上是在低热阻和长期界面稳定性之间做取舍。
为什么100μm会被拿来做验证？

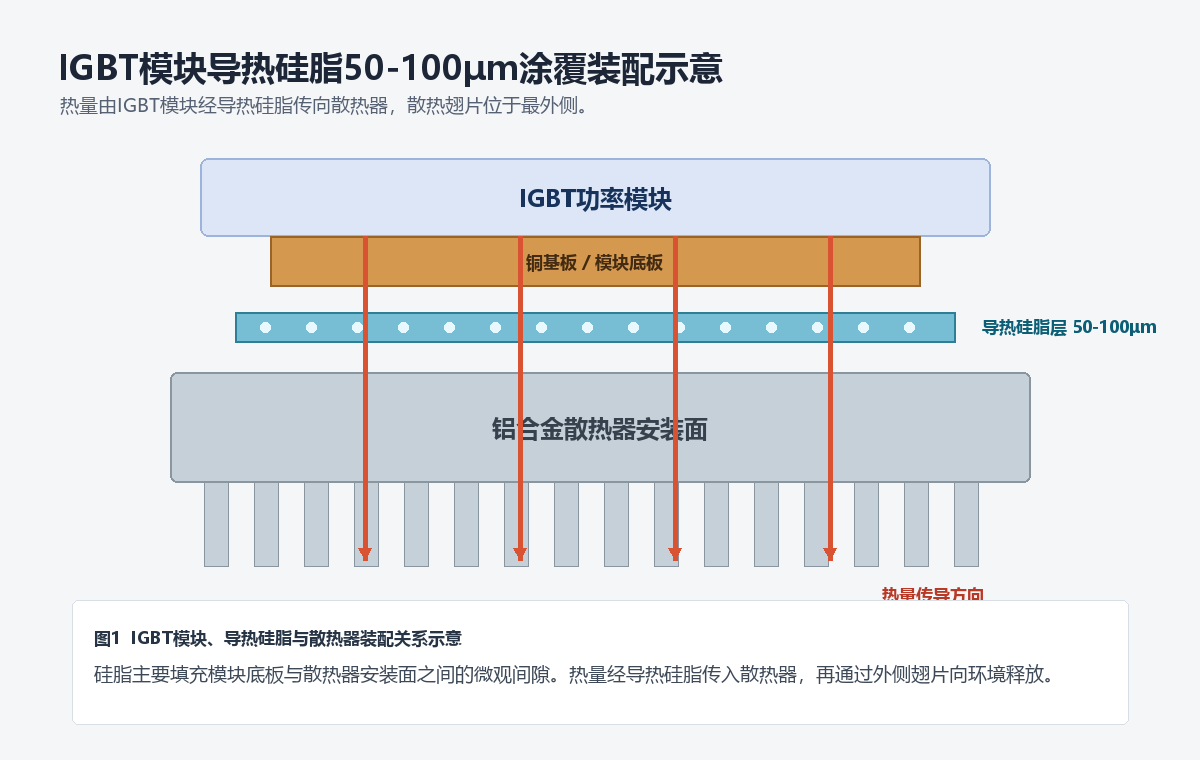

在功率模块装配中，导热硅脂的实际结合线厚度通常会落在几十微米到一百多微米。部分IGBT模块散热方案中，会把装配后的导热硅脂厚度控制在100μm左右作为验证点。
100μm不是标准答案，更像一个工程折中点。相比三四十微米的较薄方案，它对散热器平面度偏差、模块底板轻微翘曲、螺丝锁附顺序和压力不均有更高的容忍度；同时，它又没有厚到明显脱离导热硅脂的常规应用范围。
对于大尺寸IGBT模块，这个余量更值得关注。接触面积越大，整面界面的间隙差异就越难完全一致。单点测出来的厚度，不能代表整块模块底板和散热器之间的真实状态。

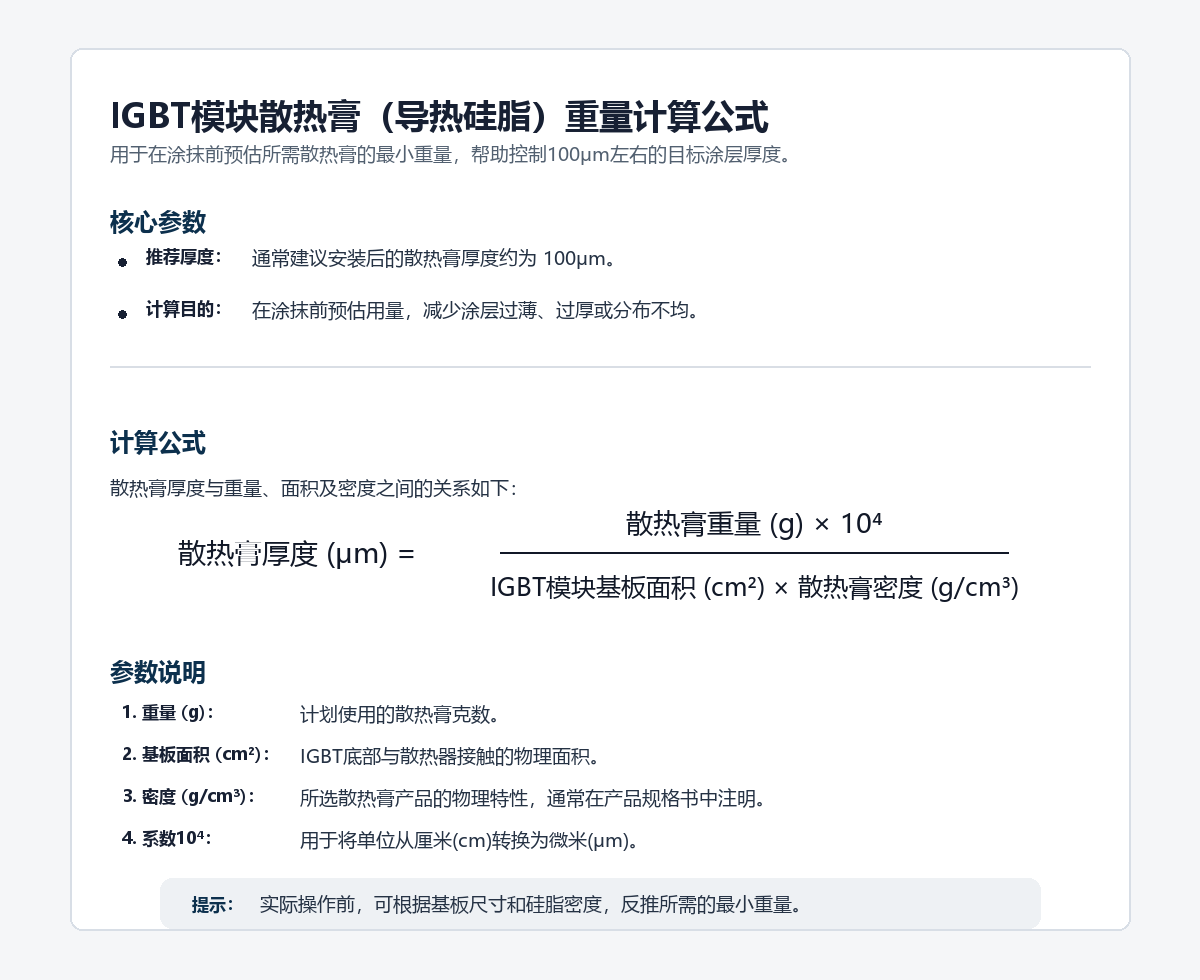

散热膏用量怎么预估？可以先按重量反推厚度
在一些IGBT模块装配资料中，还会给出导热硅脂，也就是散热膏重量的估算方法。这个计算不是为了替代实际称重和工艺验证，而是在涂抹前先预估所需散热膏的最小重量，帮助控制涂层厚度和涂覆均匀性。
如果目标是让安装后的导热硅脂厚度接近100μm，可以根据IGBT模块基板面积和硅脂密度，先反推出大致用量。常见计算关系如下：
散热膏厚度(μm) = 散热膏重量(g) × 104 ÷ [IGBT模块基板面积(cm2) × 散热膏密度(g/cm3)]
这个公式里，散热膏重量指计划使用的导热硅脂克数；IGBT模块基板面积指模块底部与散热器实际接触的物理面积；散热膏密度通常可以从产品规格书中查到；其中104用于把厘米单位换算成微米单位。
实际操作时，也可以把公式反过来用：先确定目标厚度，比如100μm，再结合基板面积和硅脂密度，估算需要称取多少克导热硅脂。这样比单纯凭经验涂抹更可控，也更便于后续做批量装配一致性管理。
需要注意的是，计算得到的是理论用量。真正装配时还会受到刮涂损耗、边缘溢出、钢网开口、点胶路径、锁附压力等因素影响。因此，这个重量计算更适合作为导热硅脂涂覆前的参考值，最终仍要通过温升测试和拆解检查来确认。
参考36μm与100μm对比案例，重点看什么？
在一组公开的IGBT导热硅脂厚度对比案例中，测试方分别选取约36μm和100μm两种涂覆厚度，在相同工况下观察模块温升和运行后的界面状态。这里需要说明的是，这类数据更适合作为工程参考，不能直接替代具体项目的样件验证。
从温升表现看，两种厚度下IGBT铜基板温度差异不大，NTC反馈也处在较小波动范围内。这说明在该测试条件下，100μm导热硅脂厚度并没有明显拖累散热表现。
更值得看的，是高温运行后的拆解状态。

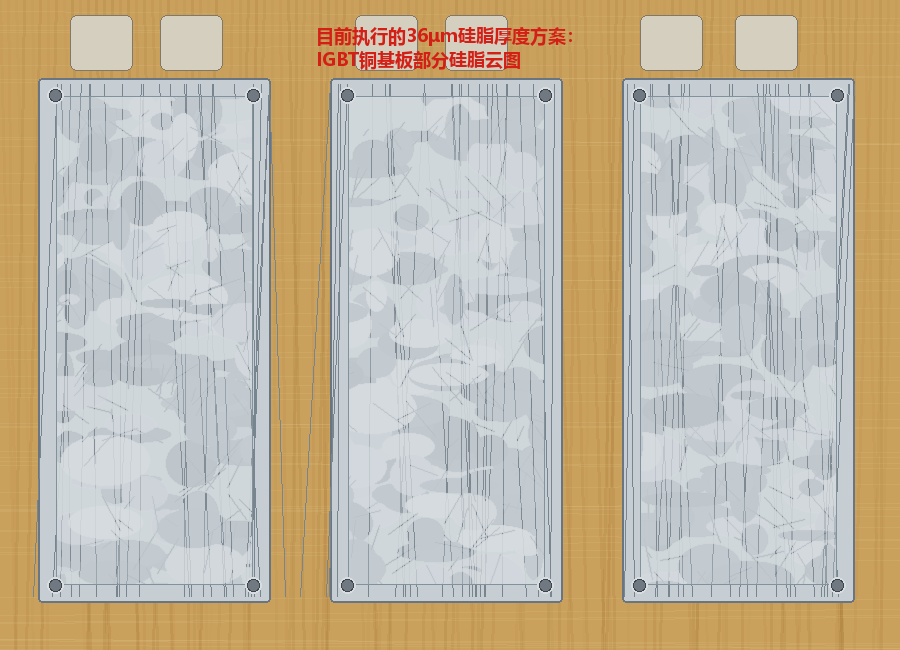

较薄的36μm方案，在运行后局部出现了硅脂缺失或覆盖不连续的情况。对于长期承受热循环的IGBT模块来说，这类界面变化往往比短时间温升差一两度更值得重视。

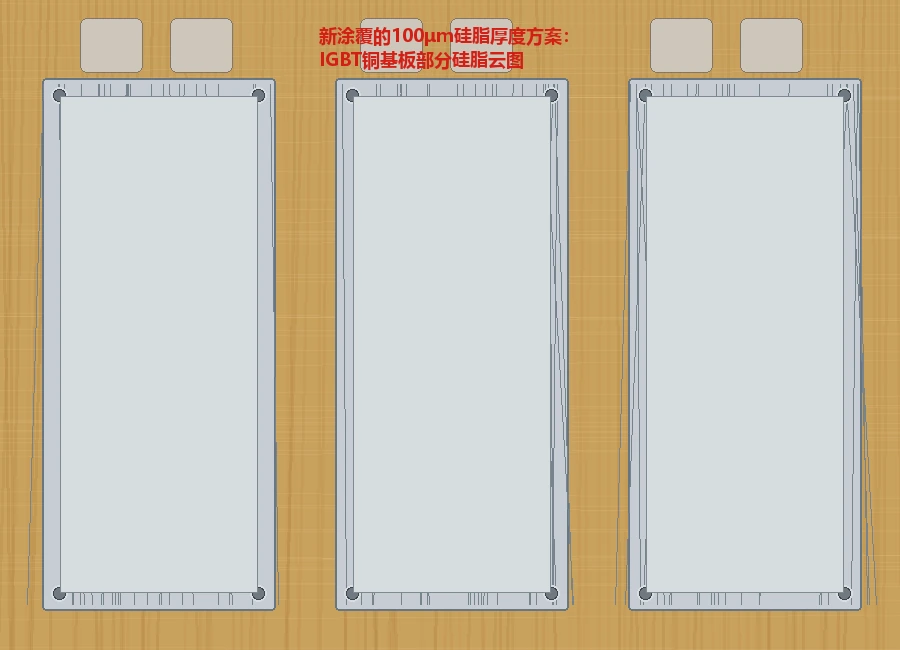

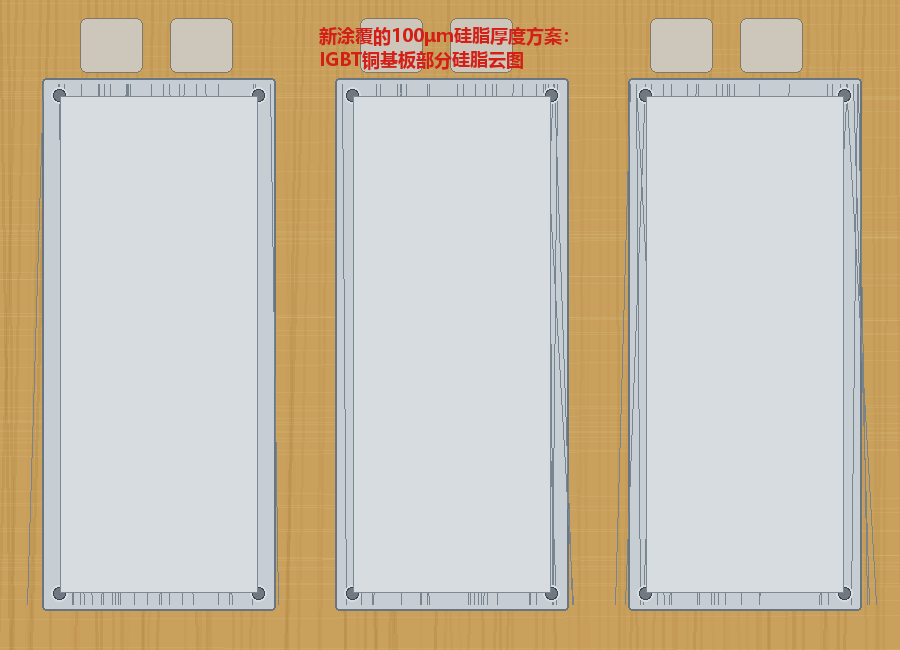

100μm方案运行后的硅脂分布相对完整，界面覆盖更均匀。边缘位置可能出现少量溢出，但只要没有污染端子、线路或其他敏感区域，通常可以通过控制涂覆边界、用量和锁附工艺继续优化。
这个案例给出的启发是：判断IGBT导热硅脂厚度是否合适，不能只看初始温升，还要结合拆解后的界面覆盖状态一起判断。
实际项目中怎么定厚度？看几个硬条件
如果只问“导热硅脂涂多厚”，答案很容易变成一个孤立数字。真正落到IGBT模块装配上，至少要结合下面几个条件一起看。
散热器和模块底板的平面度。 平面度越好，理论上越容易压出更薄的硅脂层；如果散热器加工精度一般，或者模块尺寸较大，就需要为界面填充留出余量。
锁附压力和压力分布。 最终厚度不只是由涂覆量决定的，螺丝扭矩、锁附顺序、安装夹具都会影响实际BLT。压力不足或分布不均，局部区域就可能压不到目标厚度。
硅脂本身的性能。 有些硅脂容易涂得很薄，但长期热循环后可能出现泵出或迁移；有些产品初始厚度稍高，却能保持更好的界面稳定性。选择IGBT导热硅脂时，不能只看导热系数，还要关注抗泵出、抗干涸、析油控制和长期可靠性。
应用场景的风险等级。 新能源汽车电控、储能PCS、充电桩、工业变频器等设备通常需要长时间稳定运行。硅脂厚度不能只盯着初始测试数据，还要考虑高温老化、冷热冲击、振动和维护周期。
工艺上怎么控制更靠谱？
IGBT模块装配不建议单纯依赖人工手感去控制硅脂厚度。更稳妥的方式，是采用丝网印刷、定量点胶、刮涂或专用限厚治具，让导热硅脂涂覆厚度尽量可控、可重复。

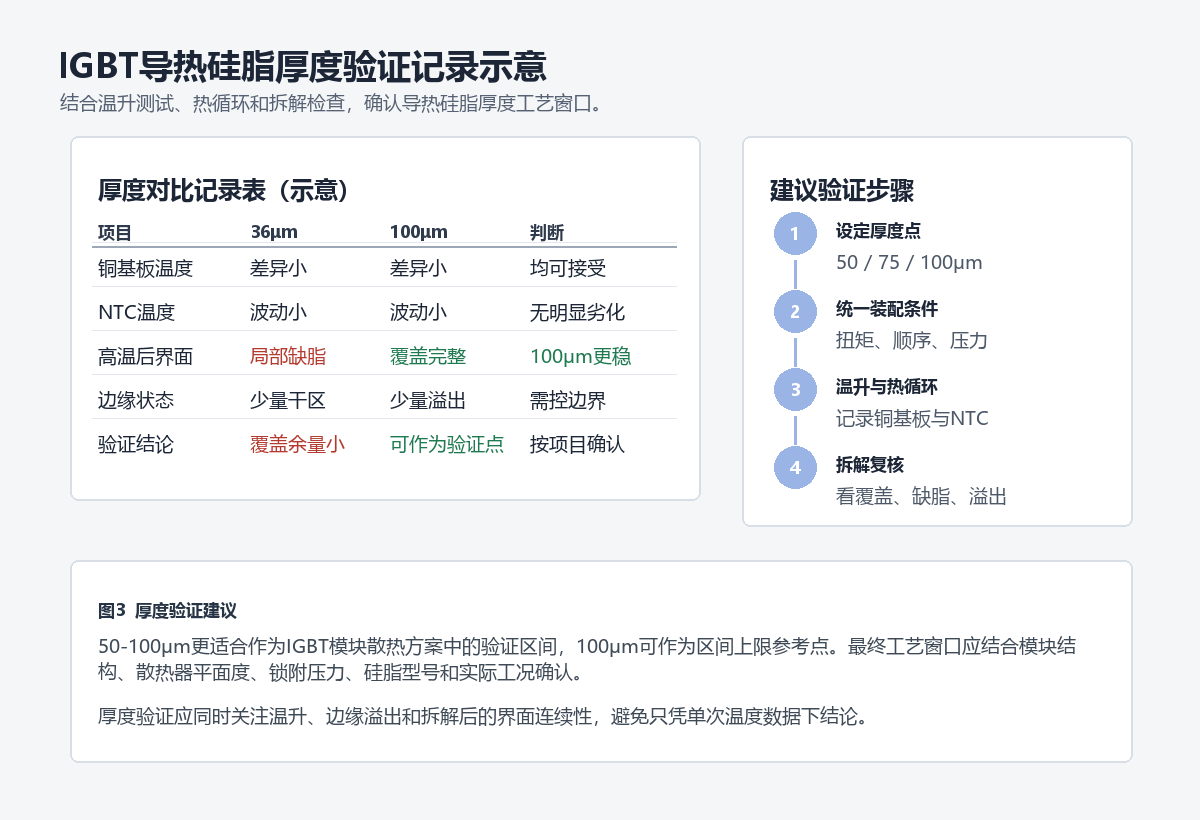

批量应用前，建议至少做三类验证。
温升测试：确认不同厚度下，IGBT铜基板温度、NTC温度和整机温升是否在设计规格内。
热循环或高温运行测试：观察导热硅脂是否出现泵出、析油、干涸、迁移或局部缺失。
拆解检查：确认硅脂在IGBT底板和散热器之间是否仍然保持连续覆盖。很多界面问题，只看温度曲线不一定能提前发现，拆解后的状态反而更直观。
如果项目周期允许，可以把36μm、50μm、75μm、100μm等几个厚度点都纳入测试，再结合温升结果和拆解状态确定自己的工艺窗口。这样得到的厚度范围，比直接套用某个固定数字更可靠。
参考结论：100μm值得作为验证厚度之一
回到开头的问题：IGBT模块导热硅脂涂多厚合适？对于高功率、大面积、长期热循环的IGBT应用，不建议简单理解为“越薄越好”。太薄了，后期界面覆盖不足的风险会增加；太厚了，又可能抬高热阻，影响散热效率。
从工程验证角度看，100μm可以作为一个值得评估的厚度点。它在散热表现和界面稳定性之间留有一定余量，尤其适合用于评估模块底板与散热器之间的装配一致性。
当然，最终厚度仍要结合具体模块结构、散热器精度、锁附压力、导热硅脂型号和实际工况来确定。合理的做法不是给所有项目套同一个数字，而是通过材料选型、涂覆工艺和可靠性测试，把导热硅脂厚度控制在一个可验证、可重复、可量产的范围里。
如果您正在评估IGBT模块散热方案、导热硅脂厚度选型或功率模块导热界面材料，建议拿实际样件做温升测试和拆解验证。傲川科技可根据不同功率器件结构、散热器形式和装配工艺，提供导热硅脂、导热垫片、导热凝胶等热管理材料方案支持。
