智能机器人关节电机 导热解决方案解析

在智能机器人关节电机中，MOS 管、MCU 和驱动板等器件通常集中布置在有限空间内，运行时容易形成局部发热。为了把热量更有效地传导到金属外壳，行业内通常会在发热器件与壳体之间加入导热界面材料。以宇树 GO-M8010-6 和零差云控 eRob70 两个拆解案例来看，前者采用导热硅胶片，后者采用单组份导热凝胶，虽然材料形式不同，但目的都是降低 MOS 管到外壳之间的界面热阻，提升关节电机的散热效率和运行稳定性。

人形机器人、四足机器人、协作机器人这几年发展很快，关节电机也在往更小体积、更高扭矩、更高集成度的方向做。

在一个关节模组里面，电机、驱动板、MOS 管、MCU、编码器和外壳都挤在很有限的空间里。结构紧凑是好事，但散热压力也会随之上来。尤其是 MOS 管、电源芯片这类功率器件，在频繁启停、高负载运行时，很容易形成局部热点。

这类产品一般不适合依赖主动风冷，更多还是通过结构件和金属外壳把热量带出去。中间如果有空气间隙，热就传不出来。所以，导热硅胶片、单组份导热凝胶、导热泥这类热界面材料，在机器人关节电机导热方案里就变得很重要。

它们解决的不是“散热面积”的问题，而是解决热源和外壳之间“接触不好”的问题。

关节电机散热设计中的几个实际问题

机器人关节电机的热管理，难点通常不在单个材料参数，而在结构本身。

比如 MOS 管面积不大，但发热集中；PCB、元器件和金属外壳之间又会有公差叠加，装起来之后不可能完全贴死。中间只要留下空气间隙，界面热阻就会明显变大。

还有一个问题是元器件高度不一致。驱动板上有 MOS 管、电容、电阻、MCU、连接器，不同器件高度差比较常见。用太硬的材料，可能压不到位；用太厚的材料，又会增加热阻，还可能给 PCB 和焊点带来应力。

再加上机器人关节本身长期运动，有振动、冲击和温度循环，导热材料不光要初始导热效果好，还要考虑长期使用后会不会变形、开裂、出油、泵出，或者贴合变差。

所以，关节电机导热材料选型，不能只看导热系数，还要看贴合性、压缩性、绝缘性、装配方式和长期可靠性。

案例一：宇树 GO-M8010-6 关节电机中的导热硅胶片应用

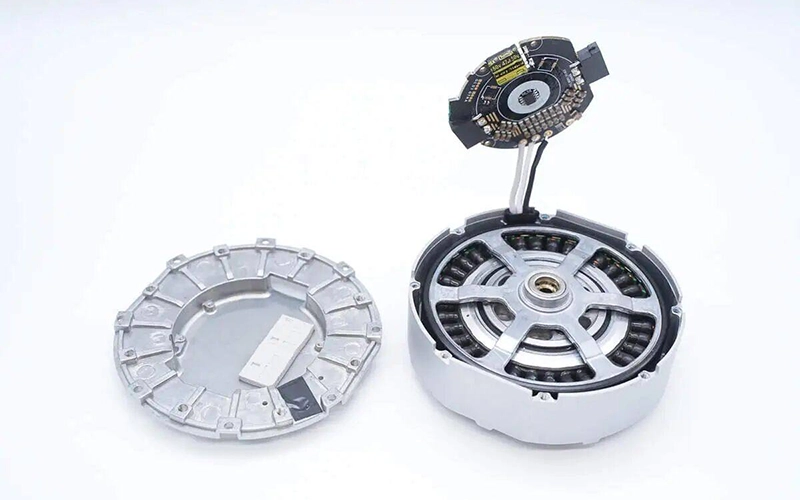

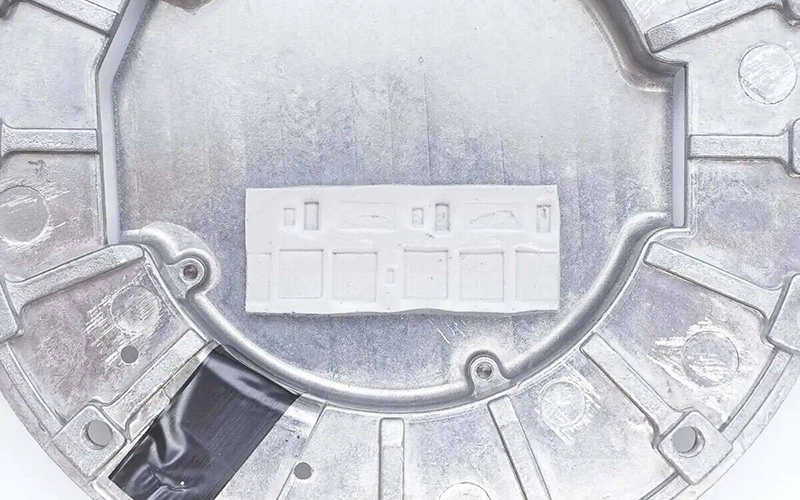

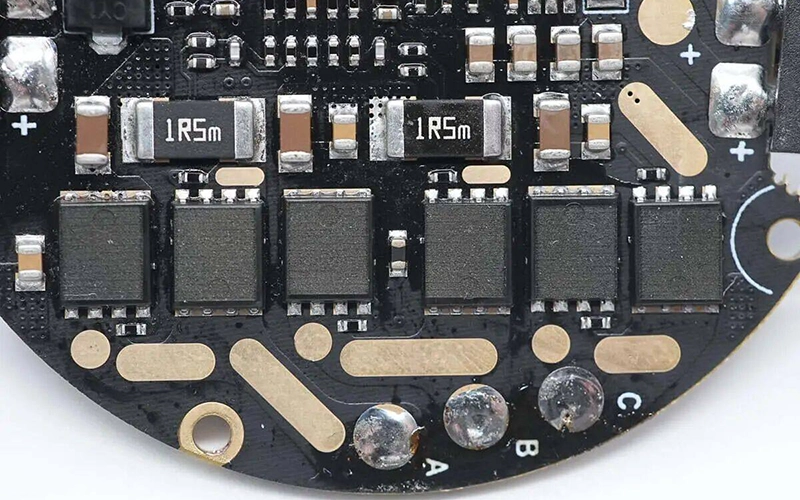

从宇树 GO-M8010-6 关节电机的拆解案例来看，驱动 MOS 管区域使用了导热硅胶片作为热界面材料。


这个结构比较典型，热传导路径大致是：

MOS 管 → 导热硅胶片 → 电机金属外壳 → 外部环境

导热硅胶片适合这种相对规则的间隙。它厚度稳定，装配方便，同时具备一定压缩性，可以补偿 MOS 管和外壳之间的小间隙。对于批量生产的机器人关节电机来说，这种方案的好处是工艺比较清楚，装配一致性也比较容易控制。

当然，导热硅胶片不是随便垫一片就可以。厚度、硬度、压缩率都要结合结构来选。材料太硬，可能贴合不好，也可能给 PCB 施加额外压力；材料太软，长期压缩以后又要考虑回弹和稳定性。

在关节电机 MOS 管散热这类应用里，比较关键的指标通常包括：

• 导热系数
• 厚度公差
• 压缩率
• 硬度
• 绝缘耐压
• 长期压缩后的回弹稳定性

如果结构间隙比较固定、接触面比较平整，导热硅胶片是一个比较成熟的方案。

案例二：零差云控 eRob70 关节电机中的导热凝胶应用

零差云控 eRob70 关节电机模块的结构也很有参考价值。

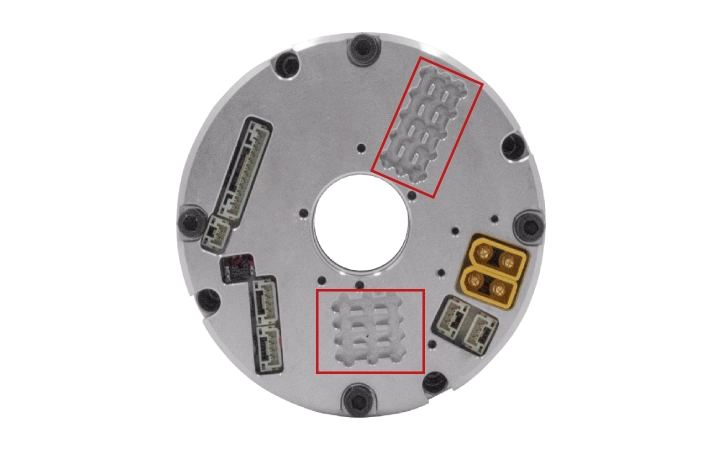

从拆解图可以看到，它的电机后盖上有两块区域做了局部铣削，形成类似散热片的结构，对应内部主要发热位置。一个区域对应 MOS 管，另一个区域对应 MCU。

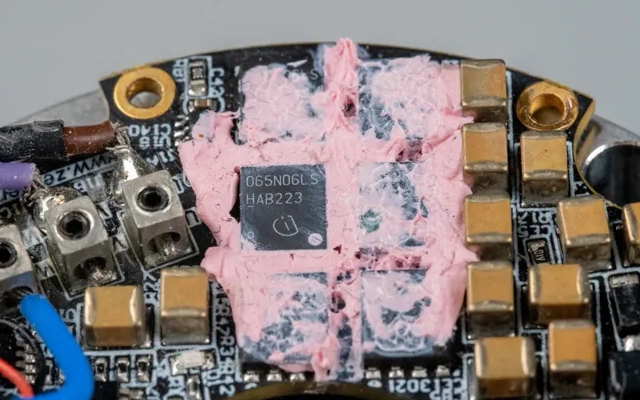

比较明显的是，MOS 管区域使用了粉色的单组份导热凝胶，也就是常说的导热泥。这个材料有较好的塑形性，能被压平，也能填到不规则缝隙里。实际看起来有点像彩泥，但它的作用是填补 MOS 管和金属后盖之间的空气间隙。

这个位置的导热路径可以理解为：

MOS 管 → 单组份导热凝胶 → 后盖内壁 → 外部散热结构 → 外部环境

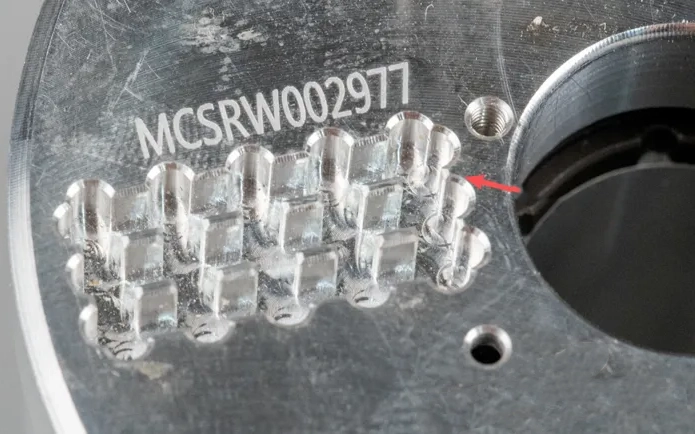

这里有一个细节值得注意：外壳外侧做了散热齿片，但真正决定热能不能顺利传到外壳上的，还是内部界面接触。如果 MOS 管和外壳之间存在明显空气间隙，外部散热结构做得再精细，实际效果也会打折扣。

单组份导热凝胶适合这种器件高度有差异、间隙不完全规则的位置。它不像导热硅胶片那样需要固定形状，可以通过点胶或涂覆方式填充局部空间，装配时对 PCB 的应力也相对低一些。

还有一个很有意思的地方：MCU 区域没有看到导热凝胶。刚开始可能会以为是漏涂，但如果多个样品都是这样，那更可能是设计选择。

原因可能很简单：MCU 发热没有 MOS 管大，或者它本身接触面积、位置、温升余量都还能接受，所以没必要额外增加导热泥。这个细节反而说明，机器人关节电机导热设计不是哪里有芯片就哪里加材料，而是按发热量、间隙、接触面积和实测温升来分区处理。

从案例看两种导热方案的应用逻辑

在机器人关节电机 MOS 管散热应用中，导热硅胶片和单组份导热凝胶并不是绝对的替代关系，也不是谁一定更好。很多时候，两种材料都可以实现同一个目标：把 MOS 管、电源芯片等发热器件的热量传到金属外壳上。

区别主要在于结构设计、装配工艺和量产习惯不同。

如果 MOS 管到外壳之间的间隙比较规则，器件高度一致性较好，结构压缩量也能控制，导热硅胶片会是比较直接的方案。它厚度稳定，装配干净，绝缘性好，也方便返修。像宇树 GO-M8010-6 这种结构，就可以看到导热硅胶片的应用思路。

如果间隙不太规则，器件高度差更明显，或者希望材料在装配时自己填满局部空间，单组份导热凝胶会更灵活。它可以通过点胶或涂覆的方式放到指定位置，装配后被压缩铺开，减少空气间隙。零差云控 eRob70 中 MOS 管区域使用导热凝胶，就是这种思路。

所以，两个案例并不能简单理解为“一个先进、一个落后”。它们本质上都是在做同一件事：建立 MOS 管到金属外壳的低热阻通路。只是一个采用定型导热垫片，一个采用可塑形导热填缝材料。

在实际项目中，导热硅胶片和导热凝胶可以互相替代，也可以搭配使用。最终选哪一种，要看以下几个因素：

• MOS 管与外壳之间的实际间隙
• 元器件高度一致性
• 外壳内壁平面度
• 是否需要绝缘保护
• 装配方式是人工贴片还是自动点胶
• 是否有返修需求
• 目标热阻和温升要求
• 量产成本和工艺稳定性

简单来说，间隙规则、希望装配简单稳定，可以选导热硅胶片；间隙复杂、希望低应力填充，可以选导热凝胶。

但这不是固定答案。真正可靠的做法，还是结合结构样机和温升测试来确认材料厚度、硬度、导热系数和最终工艺。

选型时建议重点看这些指标

机器人关节电机导热材料选型，建议不要只盯着材料规格书上的导热系数。导热系数高，不代表装机温升一定低。界面贴合不好，热阻照样会很高。

更建议从下面几个方面综合判断：

• MOS 管、MCU、电源芯片的实际发热量
• 发热器件到金属外壳之间的间隙
• 外壳内壁平面度和表面粗糙度
• 材料压缩后对 PCB 的应力
• 是否需要绝缘保护
• 长期振动和冷热循环后的稳定性
• 是否适合人工装配或自动化点胶
• 后期是否需要返修

有条件的话，最好结合样机实测温升来确定材料厚度和导热等级。很多时候，材料不是越高导热越好，而是要和结构、间隙、压力一起匹配。

傲川科技可提供的导热材料方案

针对智能机器人关节电机、伺服电机、无刷电机驱动板等应用，傲川科技可提供以下导热界面材料方案：

• 导热硅胶片
• 单组份导热凝胶
• 双组份导热凝胶
• 导热绝缘垫片
• 低应力导热填缝材料
• 定制厚度、硬度、导热系数方案

可应用于：

• 机器人关节电机 MOS 管散热
• 驱动板与金属外壳之间导热
• MCU、电源芯片、驱动芯片局部散热
• 伺服电机控制板散热
• 无刷电机控制器导热填充
• 机器人关节模组内部热界面填充

在项目配合上，可根据客户提供的结构图、样机间隙、发热功率和温升要求，协助进行材料选型、打样测试和量产工艺确认。

对于导热性能验证，也可根据项目需要，结合 ISO 22007-2、ASTM D5470 等测试方法，对材料导热性能、界面热阻和实际装机温升进行综合评估。

小结

从宇树 GO-M8010-6 关节电机中导热硅胶片的应用，到零差云控 eRob70 关节电机中单组份导热凝胶的使用，可以看出一个趋势：机器人关节电机的散热设计正在变得更细。

MOS 管这种局部发热明显的位置，需要稳定的热通路；金属外壳和散热结构要发挥作用，也离不开内部导热界面材料的贴合。导热硅胶片、导热凝胶、导热泥看起来只是很小的一块材料，但在关节电机长期稳定运行里，作用并不小。

对于高集成度的机器人关节模组来说，导热材料不是简单辅料，而是热管理方案里必须认真选的一部分。
