点胶阀 导热解决方案解析

项目概览：3C电子制造｜非标自动化设备厂商点胶阀项目｜核心目标：稳定达到 ≤-10℃｜量产方案：TG1500液态金属导热硅脂＋结构优化｜验证结果：制冷块温度达到 -11℃～-13℃，胶水可操作时长提升 40%。

01 项目背景：精密点胶工艺的温度挑战

从3C电子制造的量产需求出发，点胶阀冷却稳定性成为项目的关键约束。精密点胶工艺是旗舰机型组装的核心环节，胶水的固化速度与点胶精度，直接决定产品良率与量产效率。

本项目面向一家非标自动化设备厂商承接的某品牌手机定制点胶阀。所用结构胶为双组分甲基丙烯酸酯体系，A/B组分按10:1比例混合后会引发自由基聚合反应，剧烈放热并反向加速固化进程；必须对点胶阀混合管做强制冷却，否则会大幅缩短操作时间，影响生产节拍及量产稳定性。

02 原有方案：传热路径与设计约束

对点胶阀的传热路径逐层拆解：结构胶 → 金属混合管 → 制冷块 → 导热硅脂 → TEC → 导热硅脂 → 液冷板。

1. 制冷块：Al6063铝合金定制件，包裹混合管实现均温。
2. 当前导热硅脂：TF8，第三方贸易商供货，标称导热系数13.8 W/(m·K)。
3. TEC：性能参数如下图，需结合热负载而非单看最大制冷量。
4. 液冷板：表面增加凹槽处理，槽深约0.2 mm。
5. 原设计连接：制冷块与液冷板通过金属螺钉机械锁固TEC。

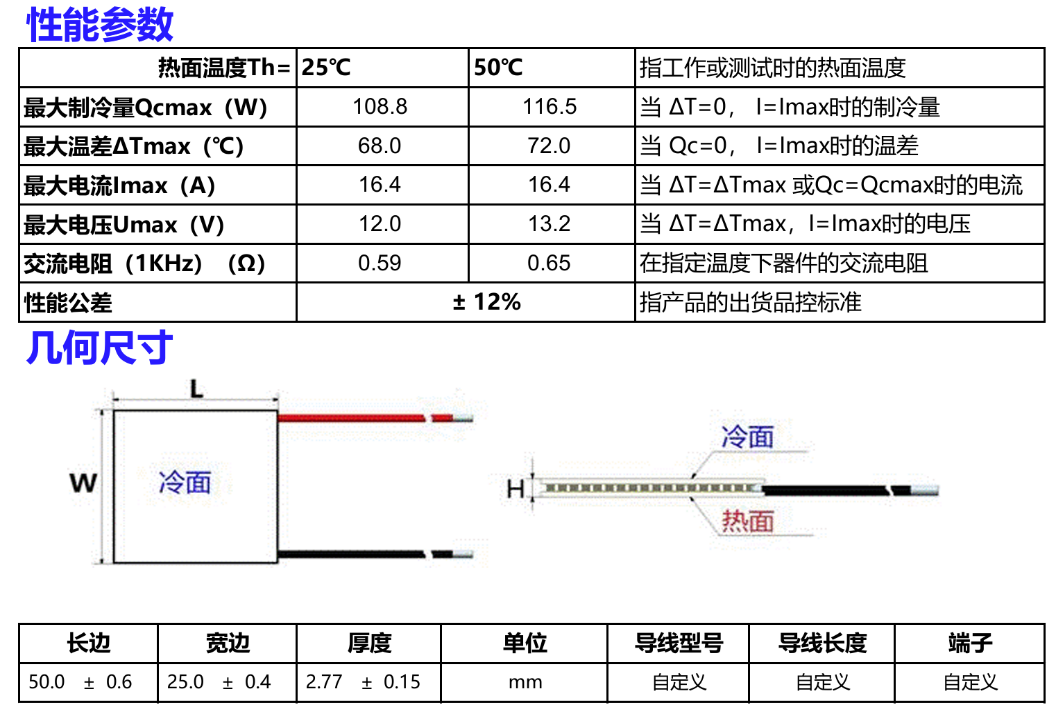

TEC 制冷片性能参数与几何尺寸（项目资料）

03 三大痛点：为什么温度降不下来？

04 优化方案：从结构、选型到材料

傲川科技FAE团队到场后，对客户传热结构做全链路拆解分析，结合结构限制、量产需求与供应链交付标准，逐一破解问题根源：

• 隔绝热回流：增加塑料套管或改用非金属螺钉，降低金属连接件形成的冷热端短路。
• 纠正TEC选型：建立热负载与制冷量的匹配逻辑，纠正“最大制冷量 = 最低制冷温度”的认知误区。
• 优化界面材料：针对液冷板约0.2 mm凹槽的定厚场景，以导热系数为核心进行材料选型，而非只看传统mBLT热阻指标。

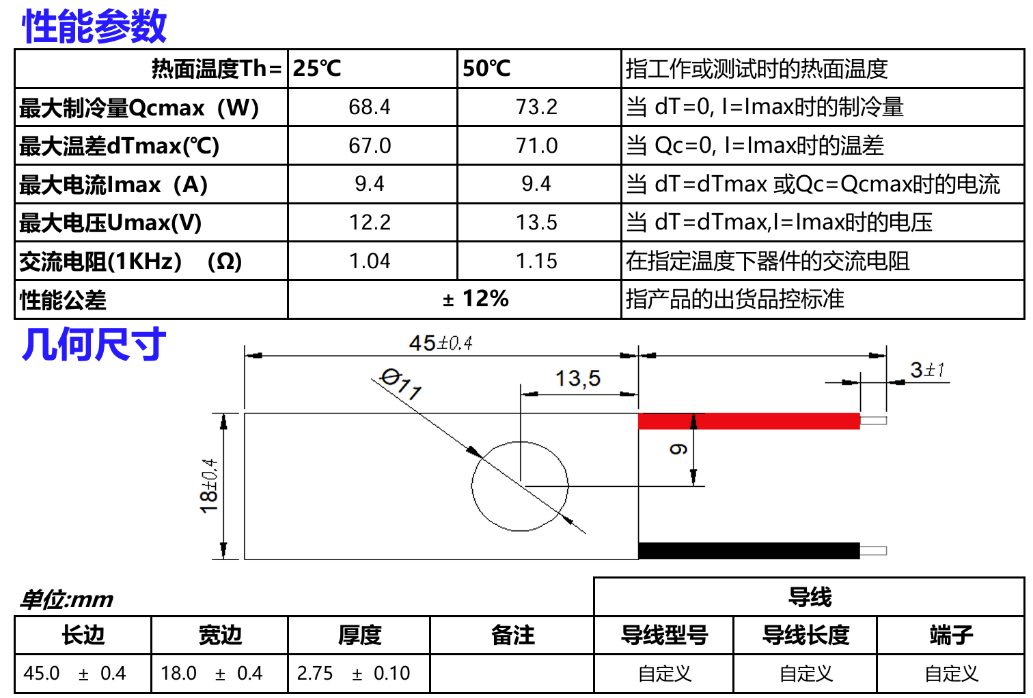

TEC 制冷片另一型号性能参数与几何尺寸（项目资料）

05 验证结果：低温稳定与量产改善

基于现场分析与验证，傲川FAE团队推荐TG1500液态金属导热硅脂作为量产替换方案。在相同设备、环境和负载条件下的对比测试中，TG1500相较原有TF8硅脂界面传热效率提升22%，连续8小时生产温度漂移控制在0.8℃以内；低温运行观察未发现析油、干涸问题。

搭配非金属螺钉隔绝热回流，并优化TEC与液冷散热匹配后，本次验证中制冷块温度达到 -11℃～-13℃，持续低于客户 ≤-10℃的设计目标；胶水可操作时长提升40%，堵胶不良有所减少。

06 TG1500典型参数与量产支持

以下为TG1500典型属性与导热性能数据，最终以正式TDS和实际验证为准。
