AI芯片功耗进入千瓦级，液态金属导热膏为什么被重新看见？

随着高功率GPU和AI加速芯片进入千瓦级功耗区间，芯片和散热器之间那层几十微米的热界面材料，正在成为整机热设计里越来越关键的一环。

公开资料显示，NVIDIA DGX B300整机功耗约为14kW，采用8颗Blackwell Ultra GPU。多家行业媒体也提到，B300级别GPU的单卡功耗已经来到约1400W量级。这个数字意味着什么？在AI训练、推理和高密度数据中心场景里，单颗芯片的热量已经接近过去一台小型服务器的热负载。

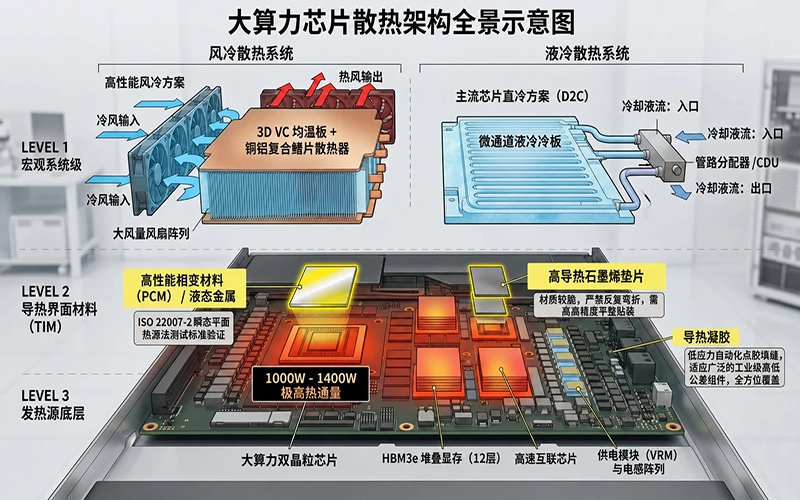

更重要的是，热量不是均匀铺开的。先进封装、多芯粒、HBM堆叠、局部热点和液冷冷板接触面，都会把散热问题压缩到很短的传热路径里。于是，AI芯片散热材料的选型逻辑也在变化：过去关注“导热系数够不够”，现在必须同时看界面热阻、涂布厚度、长期稳定性和量产工艺窗口。

传统导热硅脂为什么开始吃力

在常规电子散热里，导热硅脂、导热垫片、相变化材料一直是成熟方案。它们成本可控、工艺熟悉、适用范围广，在CPU、电源模块、通信设备和工业控制场景中已经验证多年。

但高功率AI芯片把问题推到了另一个尺度。常见聚合物基热界面材料的导热系数多在1到15 W/m·K之间，高性能配方可以继续提升，但材料本身仍受填料体系、粘结体系和界面润湿能力限制。当功耗进入千瓦级，热阻里的每一个小数点都会被放大成芯片结温、降频风险和系统能效差异。

所以，AI服务器散热解决方案不能只停留在“换更大的散热器”上。真正的瓶颈往往藏在芯片背面、均热板、冷板和TIM之间的界面里。

液态金属导热膏的价值，在于降低界面热阻

液态金属导热膏重新受到关注，不是因为它是一个新概念，而是因为高功率GPU和AI加速芯片把它的优势放大了。

以镓基合金为代表的液态金属TIM，热导率通常显著高于传统导热硅脂。更关键的是，它具备良好的流动性和润湿性，能够更充分地填充芯片与散热结构之间的微观不平整，从而降低接触热阻。在TIM1、TIM1.5以及部分高端冷板场景中，低热阻导热材料正在成为封装和系统热设计共同关注的方向。

从工程角度看，液态金属导热膏的真正价值不是单纯把“W/m·K”做高，而是在更薄的Bond Line Thickness下保持稳定传热。对于高功率GPU导热界面材料来说，这一点比参数表上的单项指标更接近真实应用。

液态金属不是万能材料，难点也很具体

液态金属导热膏适合高热流密度和低热阻需求强烈的场景，但它不是简单替换传统导热硅脂就能解决所有问题。真正进入AI服务器、数据中心液冷散热和先进封装应用时，材料厂商需要处理几类工程难点。

第一，电导率带来的安全边界

液态金属通常具有导电性，应用时必须控制涂布区域、材料迁移和周边绝缘保护。对于高密度PCB和封装基板来说，任何外溢都可能带来短路风险。

第二，与金属基材的兼容性

镓基液态金属对铝等材料存在腐蚀或合金化风险，因此散热器、冷板、镀层和阻隔层设计必须同步考虑。材料本身性能好，不等于可以直接用在所有结构上。

第三，泵出和长期可靠性

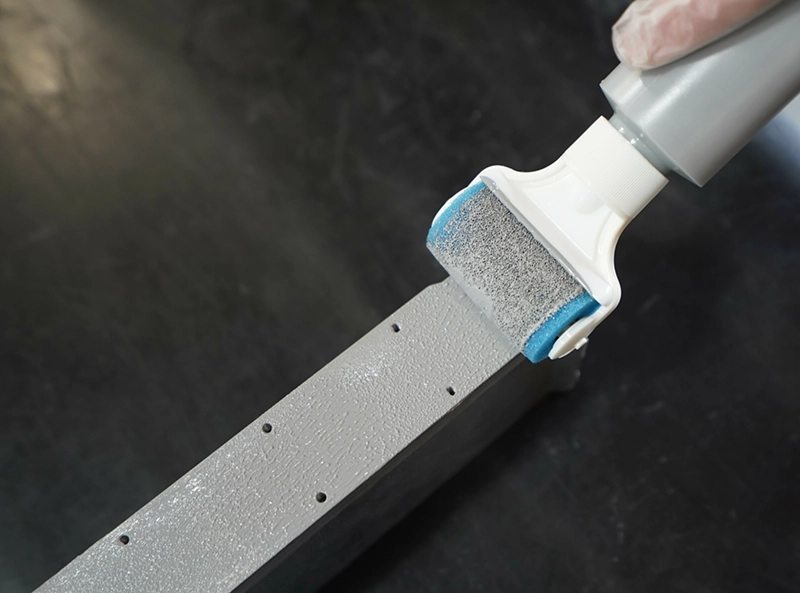

AI服务器长期高负载运行，热循环、机械压力和装配公差都会影响TIM稳定性。液态金属导热膏要走向量产，必须解决配方流变、密封、抗迁移和老化验证问题。

国内导热材料厂商的机会，在工程验证里

液态金属TIM的产业化，不只是材料配方竞赛，也是一场应用工程竞赛。客户真正关心的是：材料能不能稳定点胶，能不能适配冷板和封装结构，能不能通过热循环、老化、振动和长期高温测试，出现问题时能不能快速配合调整。

这也是国内导热材料厂商的机会。相比单纯追逐最高导热系数，AI芯片散热材料更需要贴近客户结构设计、试产节奏和可靠性要求。傲川科技长期围绕导热硅胶片、导热硅脂、导热凝胶、导热灌封胶和相变化材料建立产品体系，目前也在围绕液态金属导热膏开展配方、工艺和小批量验证工作。

对于AI硬件、服务器、光模块、电源模块和高端功率器件客户来说，热管理已经从单点材料选择，变成了材料、结构、工艺和供应链协同。谁能把热界面这一步做稳，谁就能在下一代高功率电子设备里占住一个关键位置。

• 选型提醒：液态金属导热膏适合低热阻、高功率密度场景，但需要结合基材、镀层、绝缘保护、装配压力和可靠性测试综合评估。实际导热效果应以客户结构件验证数据为准。

写在最后

散热不会因为没人讨论就不重要——当芯片降频，第一个查的就是热界面。 它会影响芯片能不能稳定满载、服务器能不能长期运行、数据中心能不能把每一瓦电用得更有效率。

液态金属导热膏不会取代所有导热材料，但在千瓦级AI芯片和高功率GPU散热场景中，它正在从小众高性能材料，走向更严肃的工程验证阶段。对产业链来说，这不是概念热，而是热真的下来了。
