如何正确使用石墨烯导热垫片?影响导热性能的关键因素

最近接到几个客户反馈,说买了我们的石墨烯导热垫片,装上去感觉温度降得没想象中那么多。后来上门一看,有的是压力不够,有的是表面没清理干净,还有直接装反的。这让我想起自己刚开始接触这种材料时也踩过不少坑。

今天就聊聊石墨烯导热垫片的使用,很多细节看着不起眼,但真的会影响散热效果。

为什么要用石墨烯材料

先说说为什么现在越来越多人选石墨烯导热垫片。

传统硅胶垫大家都用过,导热系数能做到7-8W/m·K已经不错了。问题是现在的芯片功耗越来越高,英特尔的至强、AMD的霄龙,功耗轻松上两三百瓦,AI服务器的GPU更夸张,H100都突破700W了。传统材料确实有点撑不住。

石墨烯导热垫片就不一样,导热系数能到130W/m·K以上,热阻低到0.04℃·cm²/W。更关键的是,它不像硅脂那样用久了会干、会泵出,也不像液金那样有腐蚀风险。直接贴上去,扣具一压就行,后期基本不用管。

对了,还有个好处——可以重复使用。拆散热器的时候小心点,垫片还能接着用,这点比硅脂强太多了。

压力一定要给够

这是最容易被忽略的地方。很多人以为石墨烯垫片跟普通硅胶垫一样随便压压就行,其实完全不是这么回事。

石墨烯材料的导热机理比较特殊,它是靠垂直方向的石墨烯片层接触来传热的。压力不够的话,片层之间、片层跟芯片表面之间都接触不充分,热量传不过去。我们建议至少给20psi以上的压力,有条件的话30-50psi更好。

之前有个客户用我们的垫片测试,同一个芯片,用67公斤力的扣具比16公斤力的温度能低1-2℃。别小看这一两度,对于那些本来就在温度墙边缘的芯片来说,这个差距能直接影响频率。

扣具选择上,那种压力均匀、固定牢靠的最好。自己做散热方案的话,别光看散热器面积够不够大,压力分布均不均匀也很重要。有些散热器中间压得紧、四周压不住,效果就会打折扣。

表面清洁这事别偷懒

虽然石墨烯垫片有一定的柔软性,但它填充细小缝隙的能力还是不如硅脂。所以芯片顶盖和散热器底座的表面要尽量干净、平整。

装之前一定要用酒精棉片把接触面擦干净。旧硅脂的残留、手指印、灰尘,这些东西看着不起眼,但会影响贴合度。我见过有人直接用手摸芯片表面,结果指纹上的油脂让垫片局部接触不良,温度就是降不下来。

有些朋友喜欢用砂纸打磨表面,想让它更平。这个要慎重,打磨粗了反而适得其反。一般来说,保持原厂的光洁度就够了,除非你的散热器底座确实有明显的加工纹路或者划痕。

还有个容易忽略的细节:垫片两面有时候是有区别的。比如我们的产品,金色边框那一面是朝上的。虽然装反了不至于完全不工作,但性能肯定会受影响。

确认适配场景

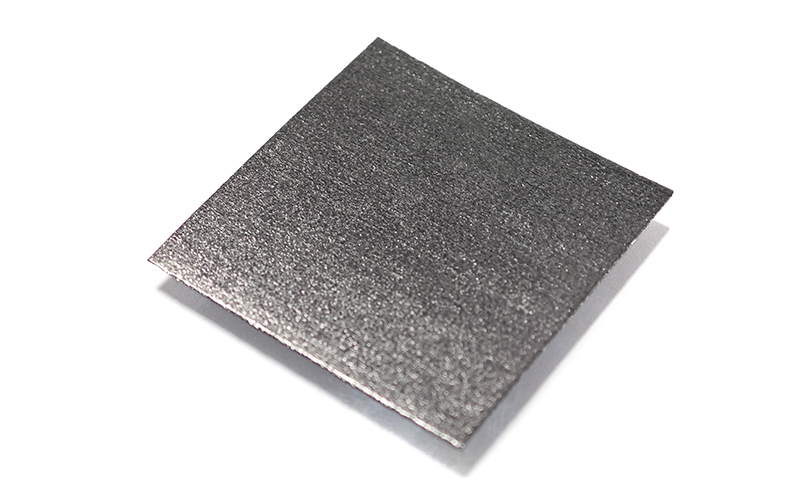

我们的石墨烯导热垫片采用0.3mm厚度设计,这个规格是综合了大量芯片封装应用的实际需求后确定的,特别适合CPU、GPU、服务器芯片等主流应用场景。

使用前建议先确认一下你的实际间隙和压力条件。可以用游标卡尺测量芯片顶盖到散热器底座之间的原始距离。石墨烯导热垫片需要一定的压缩量才能发挥最佳性能——压缩太少接触不够充分,压缩过度又可能影响材料结构。

具体的压缩比和适配间隙范围,跟你使用的扣具压力、芯片尺寸、散热器平整度都有关系。如果不确定你的应用是否合适,建议先跟我们技术团队沟通,我们可以根据你的具体参数给出专业评估,必要时也可以提供样品测试。

散热系统要整体考虑

再好的导热垫片也只是散热方案的一部分。垫片负责把热量从芯片传到散热器,但散热器本身的性能、风道设计、环境温度同样会影响最终效果。

我之前遇到过一个案例,客户用的是我们最好的垫片,结果散热器鳍片间距太密,风扇推不动风,热量到了散热器就堆在那儿散不出去。后来换了个风量大点的风扇,温度立马降了5℃。这种情况下,瓶颈根本不在垫片上。

所以做散热设计的时候,要把整个系统一起看:

• 散热器的解热能力要跟芯片TDP匹配,别小马拉大车
• 风道别让气流短路,进风出风都要顺畅
• 必要的时候可以加热管或者均热板,把热点分散开

说实话,散热这事就像木桶原理,最短的那块板决定了效果。垫片再好,其他地方拖后腿也没用。

使用中的注意事项

石墨烯导热垫片的一个优点是寿命长、性能衰减慢。但再耐用的东西也得注意用法。

不要反复折叠。材料本身是有柔韧性的,但你要是来回折几次,内部结构就会被破坏,导热性能肯定下降。装的时候如果发现尺寸不太合适,别硬塞硬折,该换就换。

拆装要小心。石墨烯垫片可以重复使用,这是好事,但拆的时候别硬扯。尤其是带背胶的款式,慢慢撬开,别把垫片扯碎了。我见过有人拆散热器直接往上拽,垫片撕成两半,那就真的浪费了。

避免化学污染。虽然材料本身挺稳定的,但如果你的工作环境有强酸强碱或者特殊溶剂,最好还是评估一下兼容性。这种情况不多见,但工业应用里偶尔会碰到。

装完记得测一测

装完之后别急着合上机箱,建议跑个压力测试看看效果。

可以用AIDA64或者FurMark这类软件跑满载,记录一下核心温度、功耗数据。对比一下之前用其他导热材料时的数据,心里就有数了。如果温度降幅不明显,那就得排查:是不是压力不够?表面没清理干净?还是垫片尺寸选小了没完全覆盖?

有条件的话,用热成像仪看看温度分布会更直观。如果看到明显的热点,或者温度分布很不均匀,那说明某个地方接触有问题,得重新装。

别嫌麻烦,测试这一步真的很重要。有时候就差那么一点点,效果就天差地别。

最后说两句

石墨烯导热垫片确实是个好东西,导热快、寿命长、安装也方便。但"好材料"不等于"傻瓜式操作",该注意的地方还是得注意。

压力要给够,表面要清理干净,厚度要合适,配合整个散热系统一起优化。做到这些,130W/m·K的导热系数才能真正转化成实实在在的降温效果。

如果你在实际应用中遇到了散热难题,随时欢迎跟我们傲川科技的技术团队交流。每个应用场景都有自己的特点,我们很乐意帮你找到最合适的解决方案。毕竟散热这事,细节决定成败。
