傲川科技TM1800-G在3.2T NPO模块的应用简介

Solution Overview

方案概述

大模型算力扩张推动光模块带宽代际快速迭代,行业从800G规模商用,向1.6T、3.2T演进并预研6.4T产品。传统QSFP-DD、OSFP可插拔封装在高速场景下,面临信号衰减、系统功耗与端口密度等瓶颈;为应对上述挑战,LPO、NPO、CPO等新型光互联架构应运而生。在多条技术路线中,3.2T NPO近封装模块折中了CPO高集成但高改造门槛与传统可插拔方案集成度不足的矛盾,是当前云服务商、交换机厂商与光器件企业重点验证的候选方案。

所谓NPO,是将光引擎(OE)从交换机前面板,搬到主板上紧邻交换ASIC的位置,通过LGA插座直连ASIC,高速电走线缩短至 2cm~5cm;链路损耗大幅降低,取消模块内部DSP,采用线性直驱架构。多数情况下,激光器选择外置(ELSFP 外置光源),光纤(FAU)从光引擎直接引出。

NPO技术路线示意图
附图一 NPO技术路线示意图

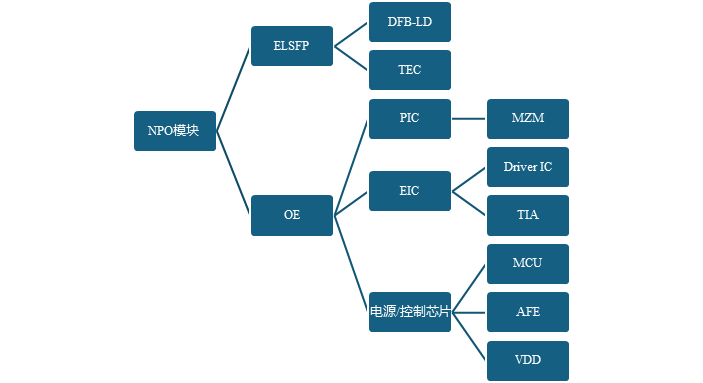

NPO模块内部主要功能模块拆解示意图
附图二 NPO内部主要功能模块拆解

本文基于真实项目案例,介绍基于OIF标准的3.2T NPO模块在散热设计及材料选型方面的应用问题。

NPO模块结构示意图
附图三 NPO结构示意图

散热与技术实现详情

核心热源:总功耗30W左右

1、PIC(Photonic Integrated Circuit):光芯片,单机2颗,总功耗1.2W左右,热流密度约0.9W/cm2

2、Driver IC:驱动芯片,单机4颗,总功耗14W左右,热流密度约55W/cm2

3、TIA(Transimpedance Amplifier):跨阻放大器,单机4颗,总功耗10W左右,热流密度约19W/cm2

4、AFE(Analog Front End):模拟前端芯片,单机2颗,总功耗1.9W左右,热流密度6W/cm2

5、MCU(Microcontroller Unit):微控制单元,单机1颗,功耗1.2W左右,热流密度约10W/cm2

6、VDD升压芯片:单机2颗,总功耗1.6W左右,热流密度约13W/cm2

传热路径:IC→导热材料→铝合金外壳,整个模块内置交换机风冷环境中

1、不同IC与铝合金凸台间隙在0.3mm~0.6mm

2、散热器:目前有多种方案

① 整合式散热器:ASIC与OE共用一颗,VC基板+热管散热器or 3DVC散热器

② 分离式散热器:ASIC部位一颗,前后左右OE部位各一颗,共5颗散热器

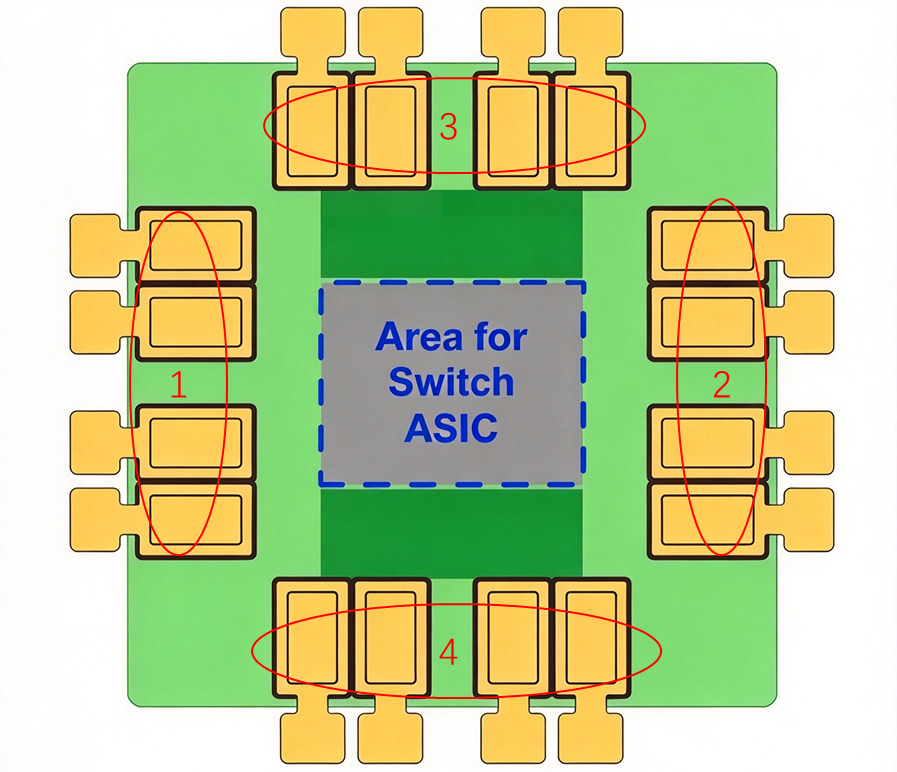

NPO模块热源布局示意图

3、交换机分配到模块部分的有效风量在100CFM~200CFM,环温30℃~40℃

4、液冷方案,暂不在此讨论范围内,笔者可择期再做分享

NPO模块对导热材料的基本需求:

1、优选单组分后固化导热凝胶

2、导热系数>14W/m.k

3、BLT<0.2mm

4、硬度<60 Shore OO

5、有机物析出:

① 渗油率<1%

② 无挥发冷凝物

③ 低环体含量<100PPM

热设计目标:光引擎(OE)壳温<70℃

AOK方案:TM1800-G,一款18W/m.k单组分后固化导热凝胶产品,兼顾光通信市场对热性能、电性能、力学性能、阻燃性能、流变特性、挥发性、兼容及可靠性等各层面的要求

实测结果:环温40℃,采用分离式散热器,有效风量160CFM左右,模块壳温最低55℃,最高67℃,满足散热要求

如您想进一步了解TM1800-G产品资料及可靠性测试报告,或者在产品设计过程中遇到热管理、电磁管理及应用方面的问题,欢迎联系傲川科技获取相关资讯及技术支持。
