在产品设计或散热方案评估中，我们经常面临一个看似微小却足以影响整体散热效果的抉择：导热界面材料表面的辅助胶点，究竟该不该要？
以傲川 HGP10 石墨烯导热垫片为例，实际供应中存在“带胶点”与“不带胶点”两种形态。胶点通常位于垫片一角或四角，直径约 1mm，初衷非常明确——帮助装配人员将垫片预先固定在热源或散热器表面，避免在翻转、合盖或螺钉锁附过程中发生滑移或掉落。这一做法在产线操作中确实能提升装配效率、降低不良率，尤其在大尺寸或垂直安装场景下，胶点的“临时固定”作用几乎不可或缺。
但代价同样真实。胶材本身的热导率通常不足 0.3 W/m·K，远低于石墨烯垫片自身的导热性能。更关键的是，胶点作为额外插入的界面层，会替代原本应由垫片本体与接触表面形成的直接贴合，相当于在传热路径中串联了多个低热导“阻隔点”。
胶点为什么存在
胶点解决的是装配定位问题，但也会成为传热路径中的额外界面。
测试对象与方法
为量化这一影响，我们以 25.4mm × 25.4mm × 0.8mm 的标准片材为对象，按 ASTM D5470 等效方法开展了对比测试。设置三组样品：无胶点基准组、对角两点胶组、四角四点胶组，胶点直径统一为 1mm，压力与温度条件保持一致。

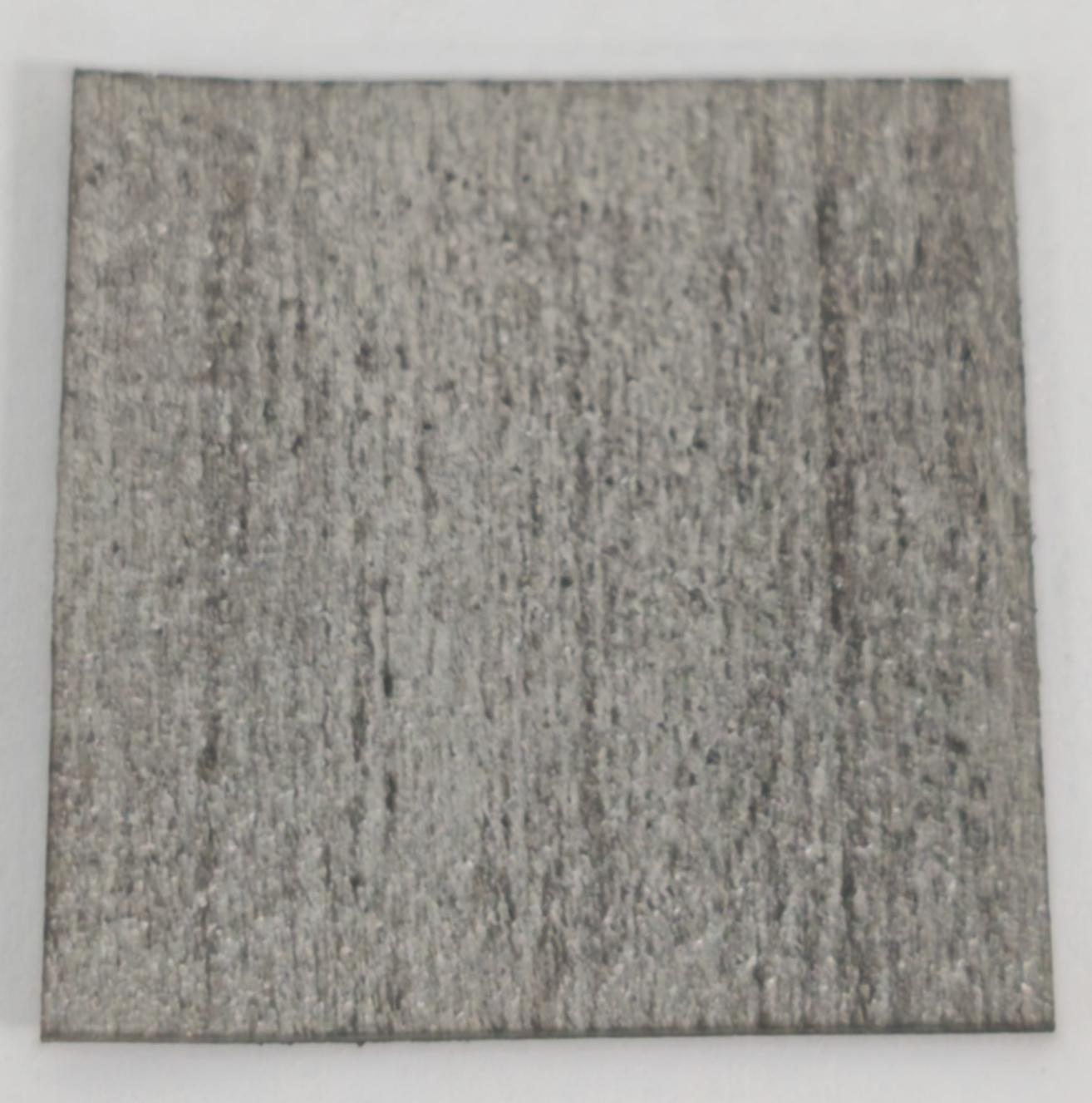

图 1 不点胶 HGP10 的外观

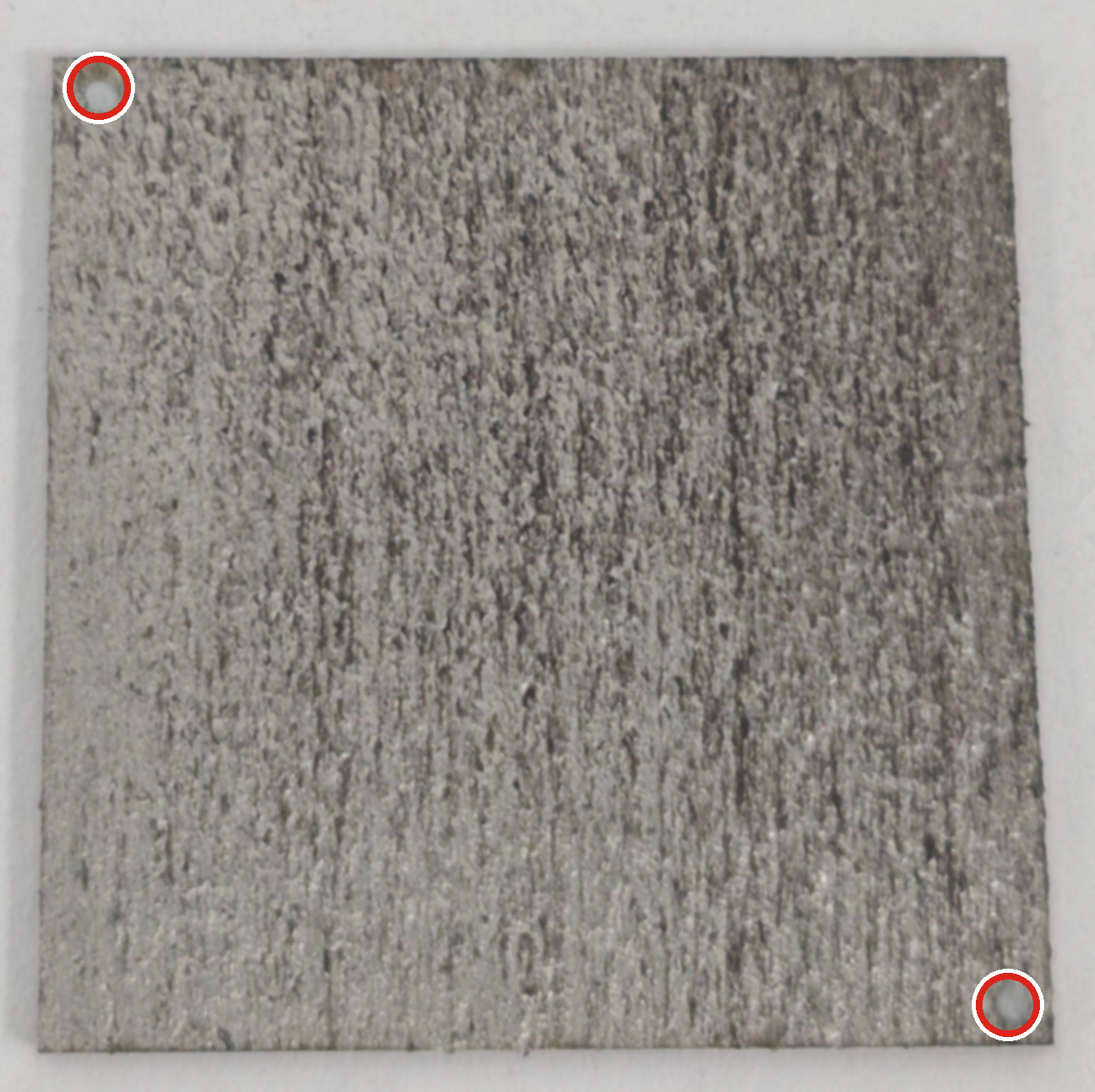

图 2 对角点胶 HGP10 的外观

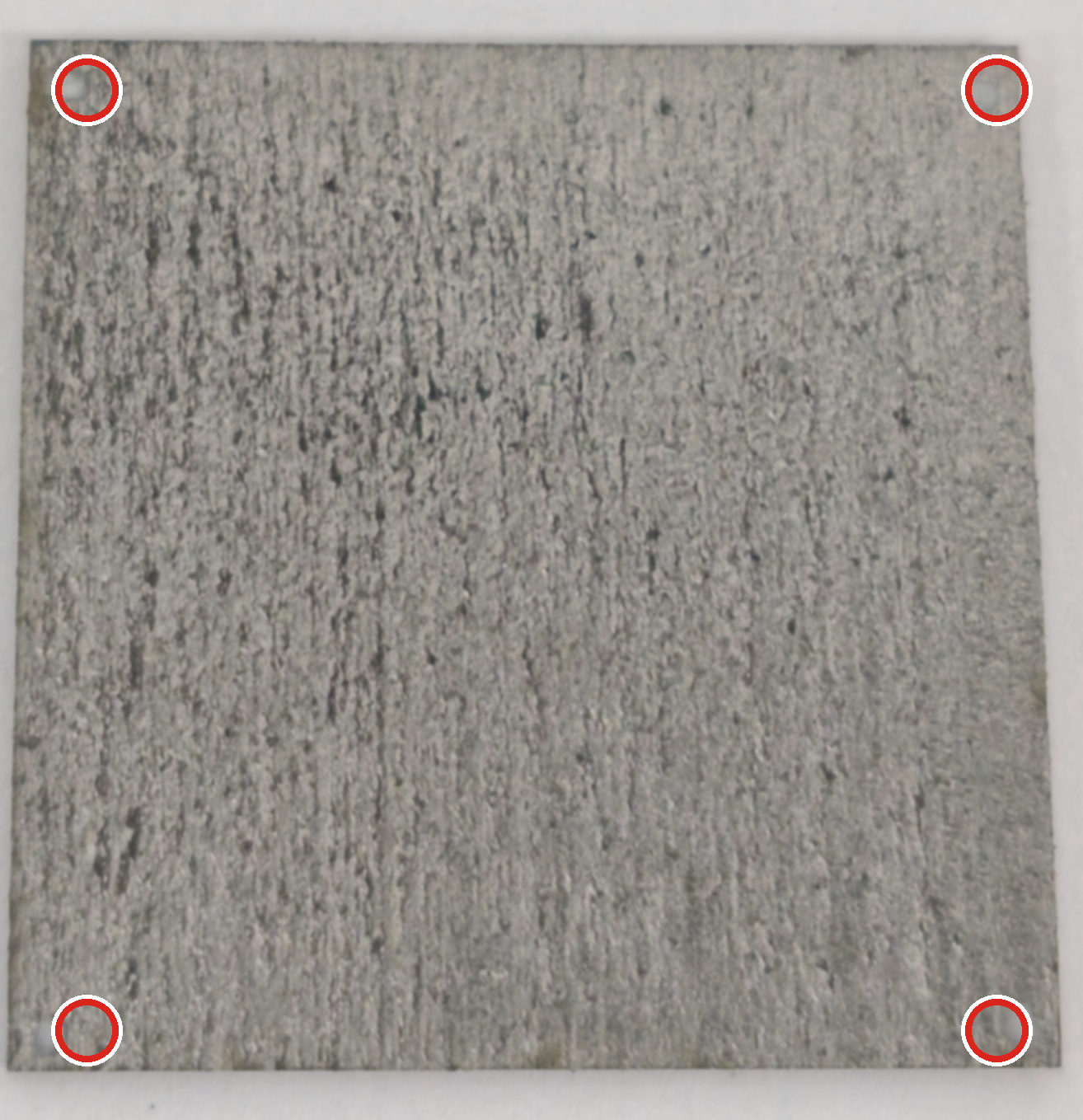

图 3 四角点胶 HGP10 的外观
测试结果说明了什么
测试结果清晰显示：

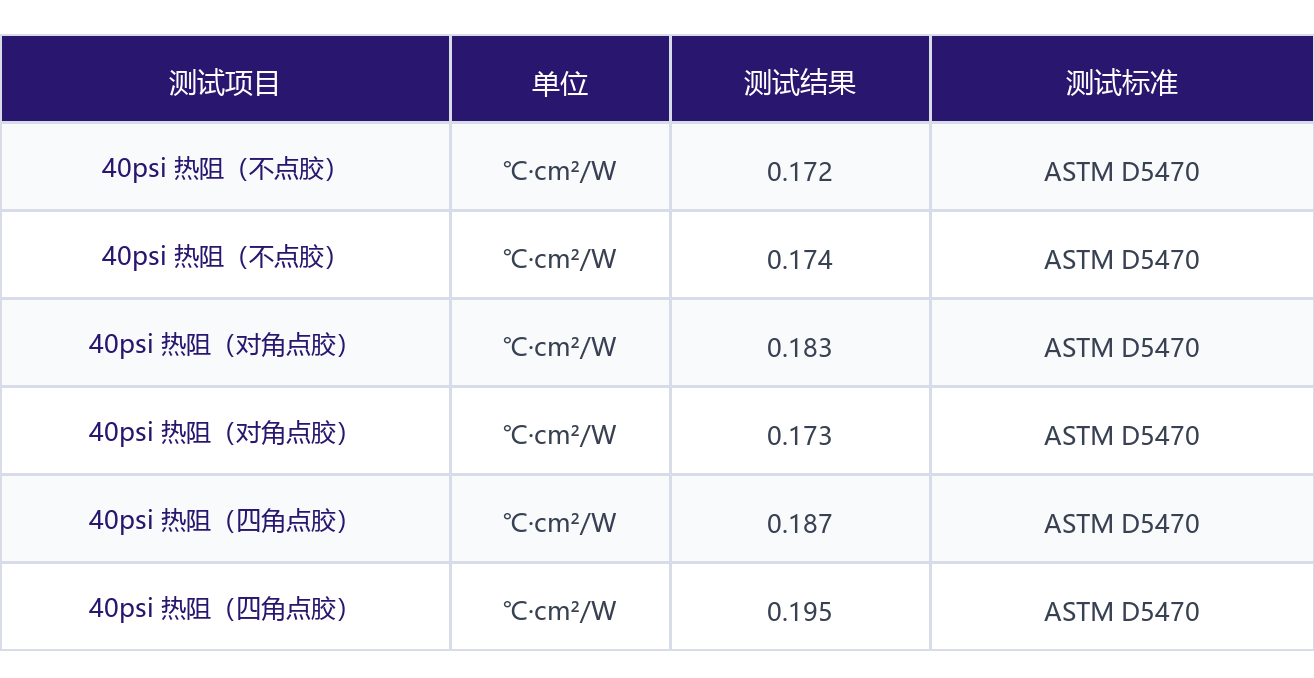

表 1 胶点对热阻影响的对比测试数据
无胶点样品：热阻作为基准。
对角两点胶样品：热阻上升约 4%。
四角四点胶样品：热阻上升约 10%。

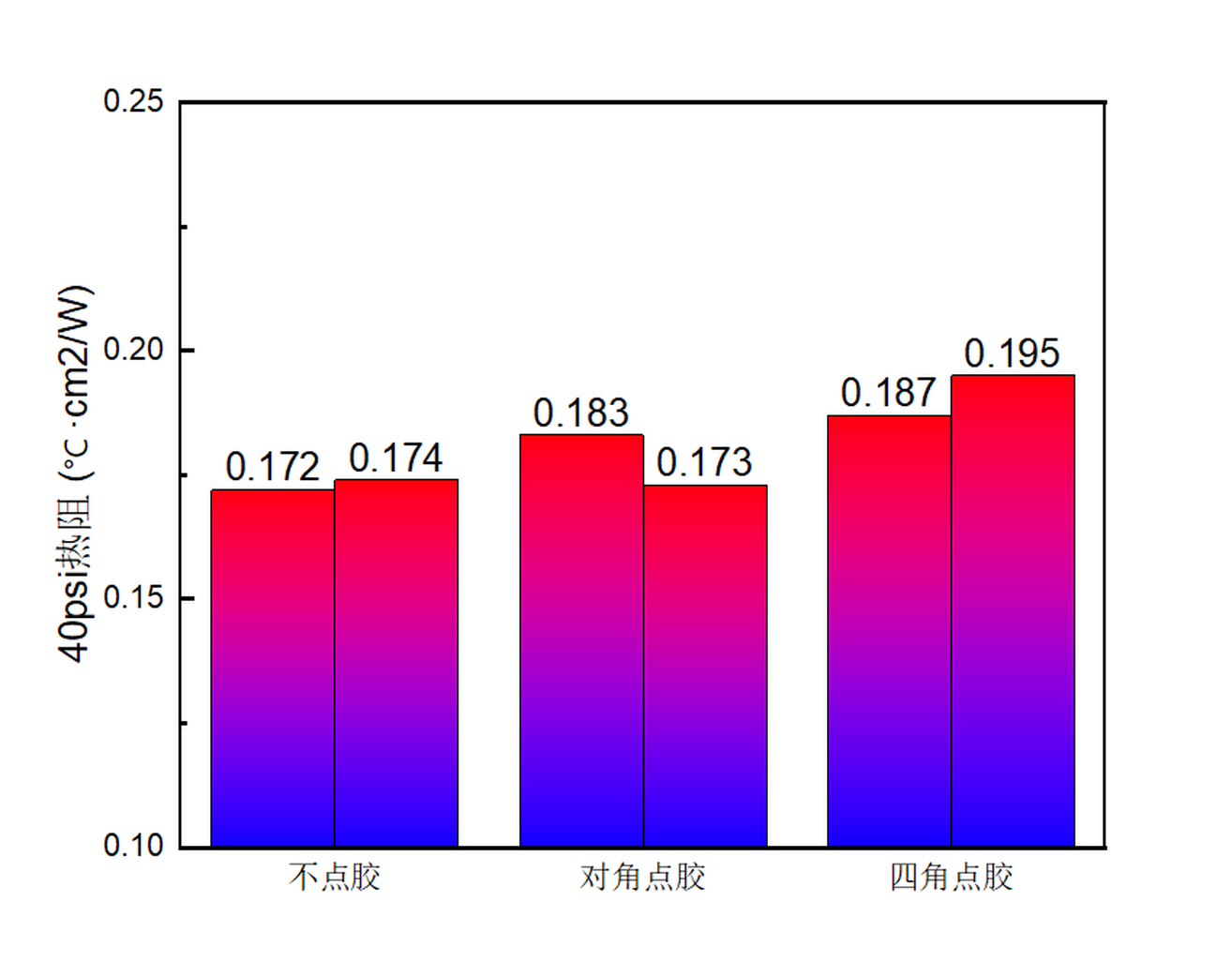

图 4 胶点数量与热阻变化的柱状图
从数据看，胶点数量与热阻增幅呈现明显正相关。两个直径 1mm 胶点合计面积约 1.57mm²，仅占垫片总面积（约 645mm²）的 0.24%，但热阻却上升了 4%；四个胶点面积占比约 0.49%，热阻上升达 10%。
这一非线性放大效应说明，胶点带来的额外热阻不仅来自其自身低导热，更源于其在界面处造成的局部接触压力分布改变和微观空隙增加，使得有效导热面积的实际缩减远超几何面积占比。
不同场景的选型建议
优先选用无胶点版本的场景：对热性能有明确指标要求、散热裕量紧张、芯片结温敏感，或系统整体热阻预算已被严格限定。此时每 1% 的热阻增加都可能推高器件工作温度，影响长期可靠性。
可接受对角两点胶的场景：装配空间狭小、垫片易移位，或产线操作人员反馈固定困难，且系统温升预算尚有 4%～5% 的余量。两点胶在热性能与操作便利性之间取得相对平衡。
尽量避免四角四点胶：除非垫片尺寸很大（大于 50mm × 50mm）且垂直安装时脱落风险极高，否则 10% 的热阻增幅在多数中高功率密度设计中难以承受。若必须使用，建议同步评估增加装配压力（在允许范围内）以压缩胶层厚度。
实际使用中的影响因素
需要特别说明的是，本实验数据基于特定压力、温度及垫片厚度条件，实际影响幅度会随界面粗糙度、锁附压力、温度循环历史而变化。当垫片厚度较薄（小于 0.5mm）时，胶点影响通常更显著；厚度大于 1.5mm 时，垫片本体热阻占主导，胶点相对影响会减弱。此外，胶点经多次压合后可能被压薄摊开，其热阻也可能随使用时间发生漂移，建议在系统级寿命测试中予以验证。
选型结论
总结而言，胶点虽小，但对导热路径的影响不容忽视。作为设计者，我们不应仅凭“感觉”判断，而应结合具体装配工况、热预算和实测数据，做出有依据的选型决策。当热性能与操作便利性冲突时，优先保证热路径的完整性，必要时可改用夹具辅助或定位治具来解决装配问题——毕竟，散热系统的每一层界面，都值得被认真对待。
