智能投影仪导热硅胶片应用案例

随着智能投影仪逐渐成为家用娱乐和办公场景中的热门设备，其高性能、小型化设计对热管理提出了更高的要求。高效的热管理不仅能提升设备性能，还能延长其使用寿命，确保用户体验的稳定性。在本文中，我们将分享某款智能投影仪中使用导热硅胶片进行热管理的案例。

 智能投影仪热管理的挑战

智能投影仪内部集成了多个高功率发热元件，如主控芯片、逻辑控制芯片、光机部分的LED光源，以及DMD（数字微镜设备）芯片。这些元件在运行时会产生大量热量，若不能及时散热，可能导致设备性能下降、光衰增大，甚至损坏元件。

由于投影仪内部空间紧凑，各热源之间的分布复杂，传统的散热方案难以全面覆盖。因此，选择具有优异导热性能、灵活贴合能力的导热材料尤为重要。

导热硅胶片在智能投影仪中的应用

该智能投影仪采用DLP投影技术，支持1080全高清，其内部结构及热管理设计如下：

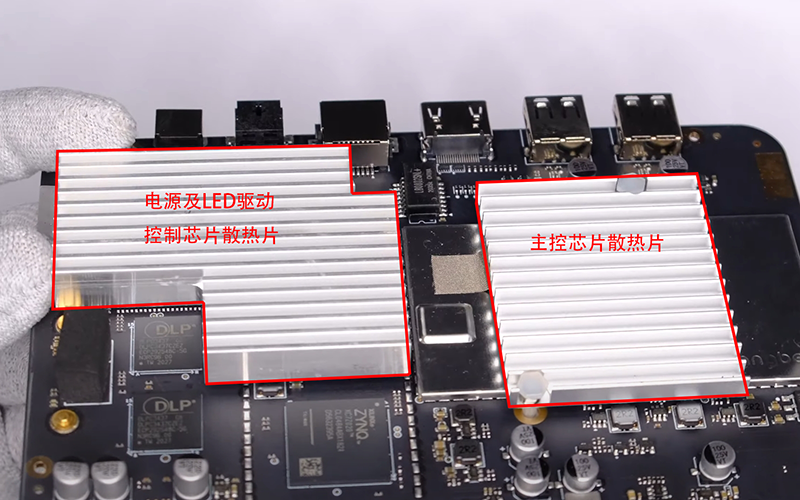

1. 主板部分：主控芯片与逻辑控制芯片

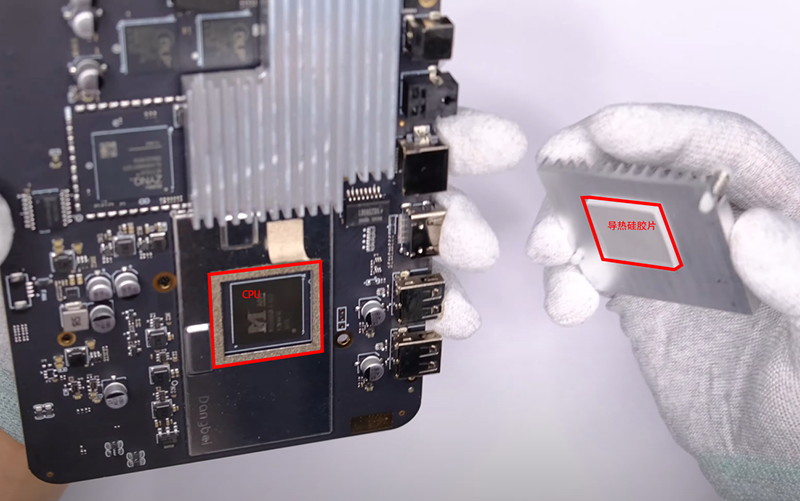

• 主控芯片散热片，通过导热硅胶片将热量传递到散热片。

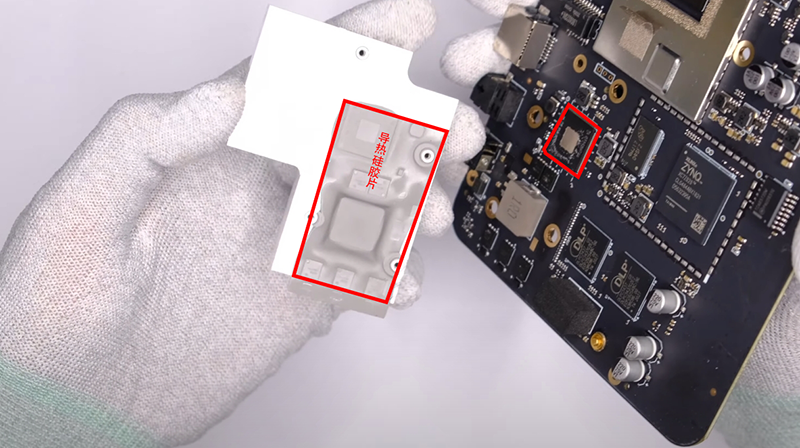

• 电源及LED驱动芯片散热片，通过导热硅胶片进行导热。

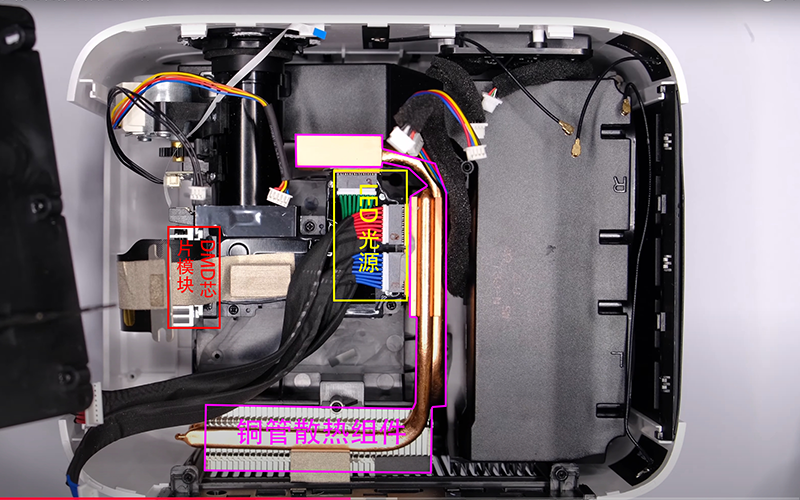

2. 光机部分：红、绿、蓝光源
• 光机组件采用LED作为光源，光源为主要发热部件。

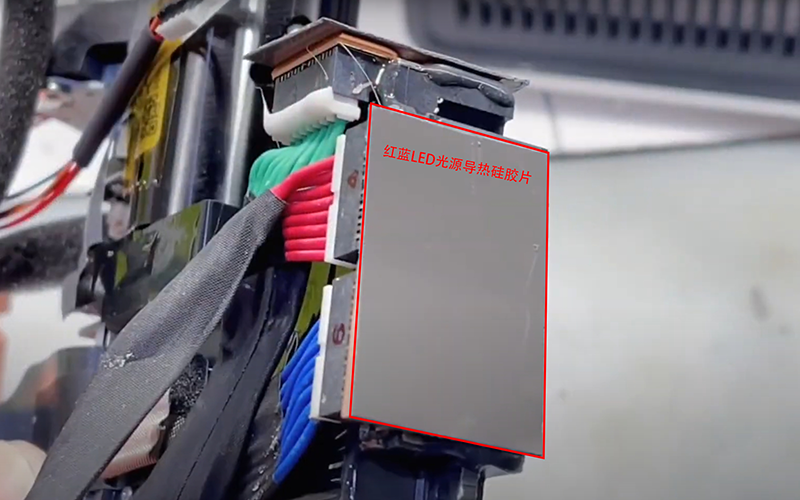

• 红蓝两色光源位于同一面，使用一块导热硅胶片覆盖散热。

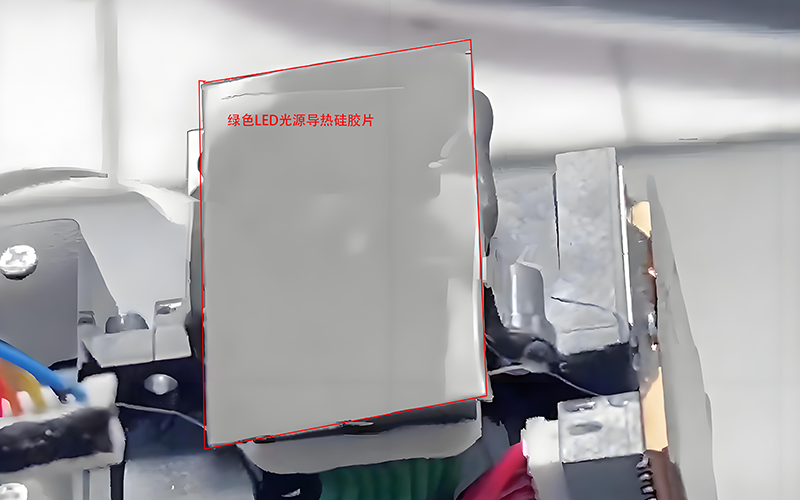

• 绿色光源位于另一面，单独使用一块导热硅胶片。

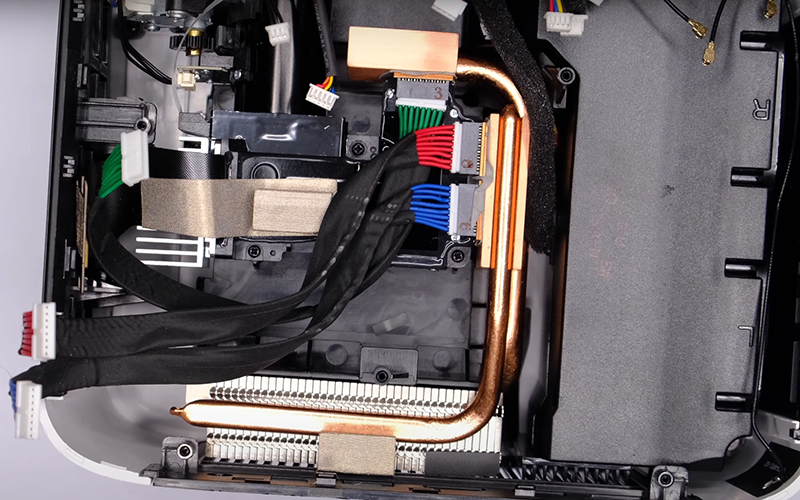

• LED光源的热量经过导热硅胶片导到铜制传热底座，再通过导热铜管连接到后面的散热鳍片。


• 底部配备涡轮风扇，通过吹风至散热鳍片完成散热。
3. DMD芯片


• DMD芯片是光机中的关键部件。

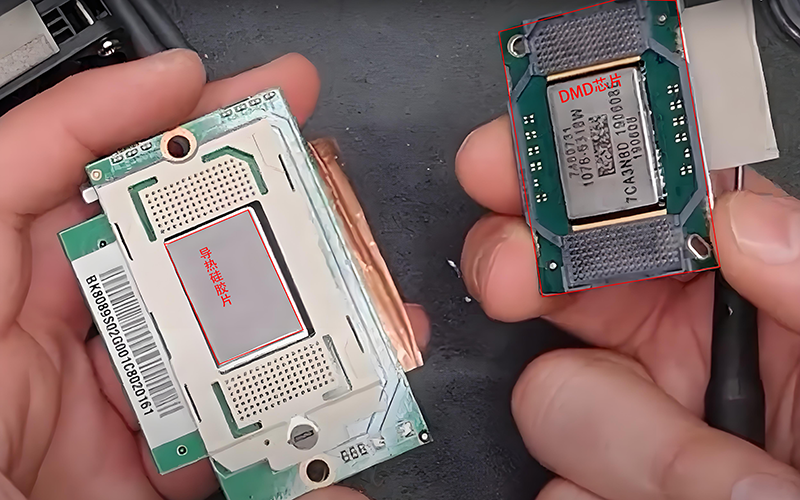

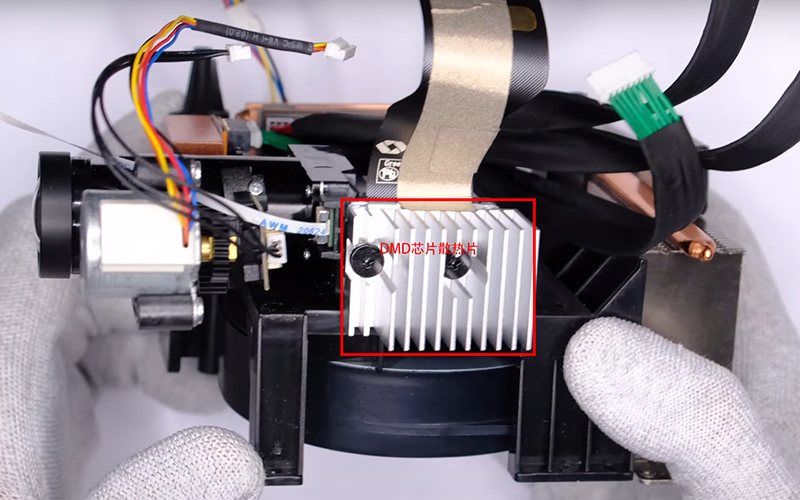

• 采用铝制散热片进行散热，散热片与芯片之间通过导热硅胶片传导热量。



导热硅胶片的优势

相比传统散热材料，导热硅胶片在以下方面表现突出：

1. 高导热性能：可达15W/m·K的导热系数，满足高发热部件的散热需求。
2. 柔韧性和贴合性：适应不规则表面，确保热量传递无缝隙。
3. 安装便捷：可裁剪成任意形状，适配不同结构。
4. 电气绝缘性：在保证导热的同时，不会造成短路风险。

傲川科技的解决方案

针对该智能投影仪的散热需求，傲川科技提供了定制化的导热硅胶片解决方案。在实际应用中，这些导热硅胶片不仅大幅降低了设备内部的温度，还显著提升了设备的运行稳定性。以下为客户反馈的成果数据：

1.  主控芯片温度降低15°C，性能提升约10%。
2.  光机部分的红绿蓝光源温度均控制在安全范围内，有效减少了光衰现象。
3.  DMD芯片运行温度下降至理想区间，画质保持清晰稳定。

通过本案例可以看出，导热硅胶片在智能投影仪中的应用，为设备热管理提供了高效可靠的解决方案。未来，随着投影仪性能的不断提升，热管理将变得更加重要。傲川科技将继续以创新为驱动，为客户提供更多高性能导热材料，助力智能设备的发展。
