液态金属TIM，正在进入哪些散热界面？

液态金属 TIM 解决什么问题

CPU、GPU 等芯片与均热板、散热冷面或水冷冷板即使精密加工，微观上仍存在凹凸。直接压合只有部分峰点接触，间隙中的空气会放大界面热阻。TIM 的作用是润湿表面、填充微观空隙，并在装配压力下形成薄而连续的传热层。

当芯片热流密度高、可用空间小时，仅看材料导热系数不够；实际 BLT（粘结层厚度）、铺展覆盖、接触热阻和长期稳定性才共同决定系统结果。液态金属类 TIM 的优势是能在较薄界面上实现充分润湿；代价是必须同时管理导电、溢出和材料兼容风险。

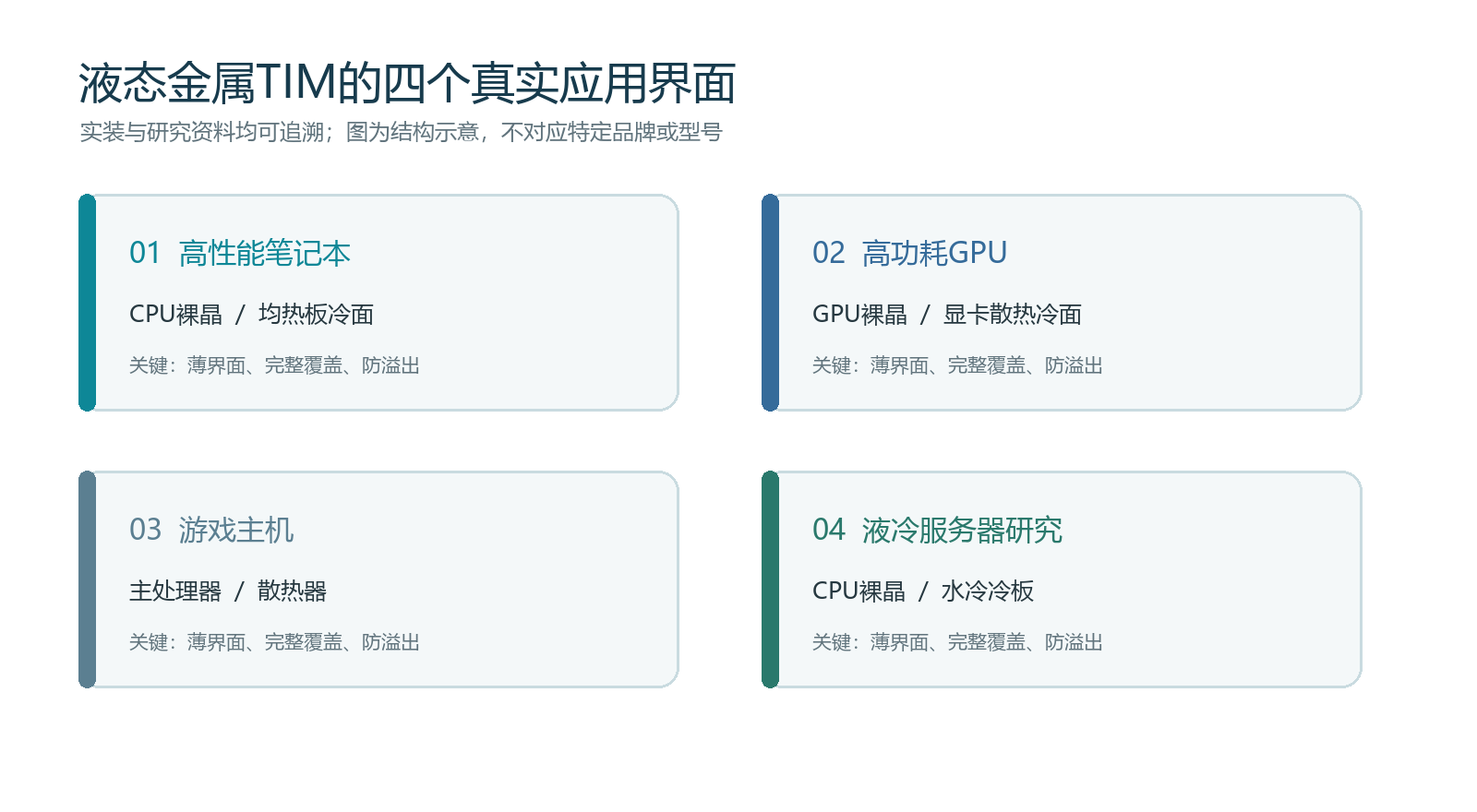

四个典型应用位置

1　高性能笔记本 CPU 裸晶—均热板冷面

应用位置：处理器裸晶（die）与均热板或散热模组冷面之间，属于高热流密度、低 BLT 界面。

据公开资料显示，某主流高性能笔记本厂商已连续多代采用液态金属 TIM，其生产线采用机械臂定量注入和反复刷涂，使材料覆盖裸晶表面；芯片周边设置约 0.1mm 高的阻挡海绵，用于限制液态金属向周边元件迁移。因此，该界面的效果不只取决于 TIM，还受施料量、裸晶覆盖率、冷面平整度、锁付压力及防溢结构影响。

2　高功耗 GPU 裸晶—显卡散热冷面

应用位置：笔记本 GPU 或高端独立显卡GPU 裸晶与均热板、散热器冷面之间。

据公开产品资料显示，部分高性能笔记本同时将其用于 CPU 和 GPU；部分高端独立显卡则通过自动化涂布、GPU 周边防泄漏围栏与绝缘措施限制材料外溢。GPU 裸晶面积、封装周边元件和显卡安装姿态与 CPU 不同，导入时需单独验证上料轨迹、边缘余量、振动后位移和长期热循环。

3　游戏主机主处理器—散热器

应用位置：主机 SoC、主处理器与大型散热器之间，长时间承受高负载，同时需要适应整机水平或竖直放置。

某主流游戏主机的官方拆解资料确认，其多代产品在主处理器界面使用液态金属 TIM，并且新一代推出的增强版机型还在液态金属涂覆区增加细沟槽以提高冷却稳定性。这一案例说明，量产液态金属不是单纯换料，而是 TIM、表面结构、绝缘与限流设计的系统配合。

4　液冷服务器 CPU 裸晶—水冷冷板（研究验证）

应用位置：移除处理器顶盖后，将 CPU 裸晶通过液态金属 TIM直接连接水冷冷板，缩短裸晶到冷却液的传热路径。

一项液冷数据中心的公开研究显示，在两台双路 1U 机架服务器上移除 CPU 顶盖，并将服务器兼容的液态金属 TIM 置于 CPU 裸晶与水冷冷板之间。与“带顶盖 CPU＋导热硅脂＋冷板”的原始结构相比，该试验中 CPU 核心温度降低约 56℃。该结果属于特定服务器和冷却系统下的研究验证，不等同于通用量产方案；实际导入还需验证大面积覆盖、冷板表面处理、维护拆装和长期密封。

AOK TG1500 的产品定位

上述界面的共性非常明确：热流密度高、界面必须薄、裸晶要充分覆盖，同时材料不能在装配、搬运和长期热循环中失控迁移。纯液态金属传热性能突出，但低黏度使其对定量施工、边界控制和防溢结构提出更高要求。

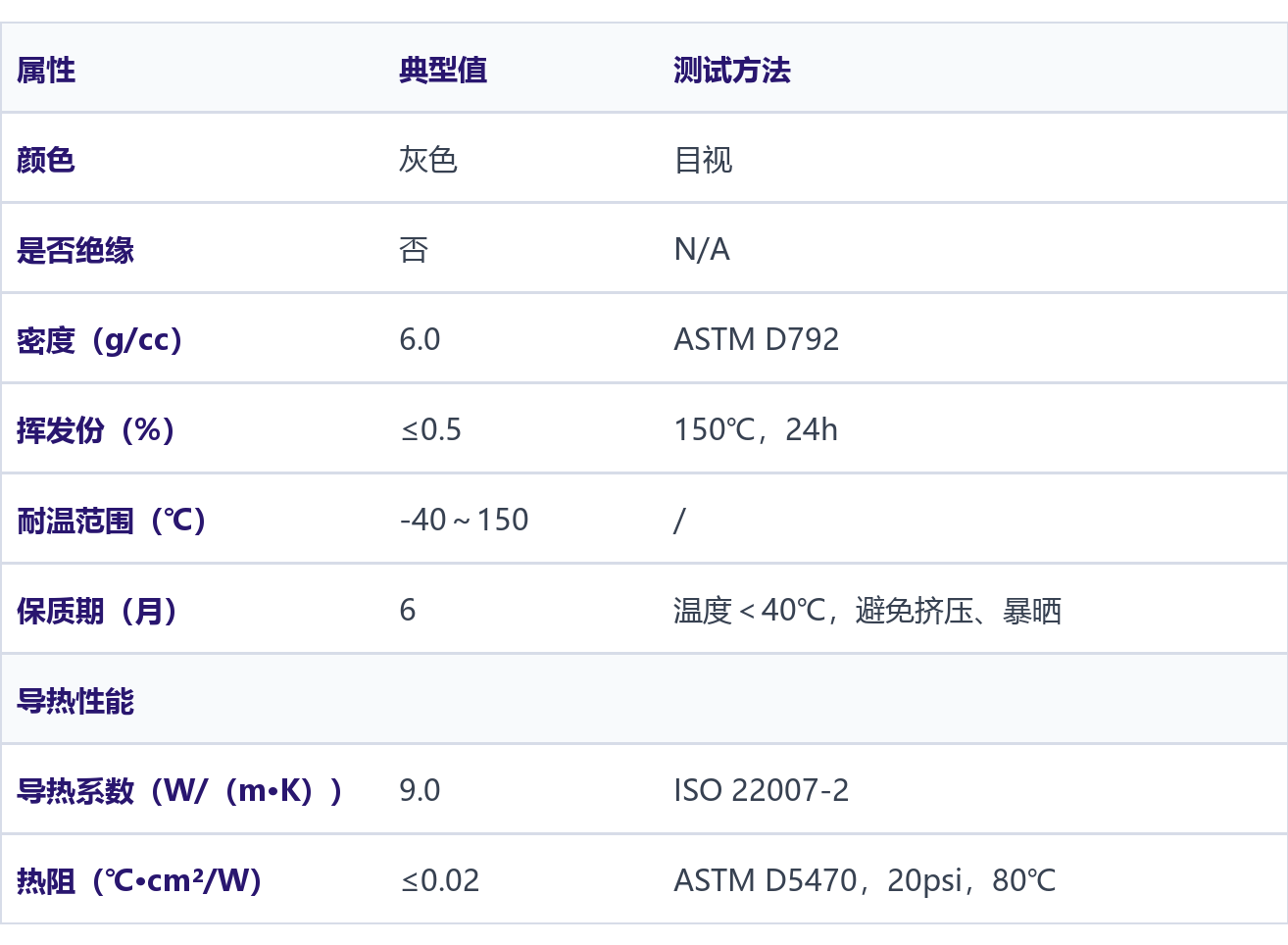

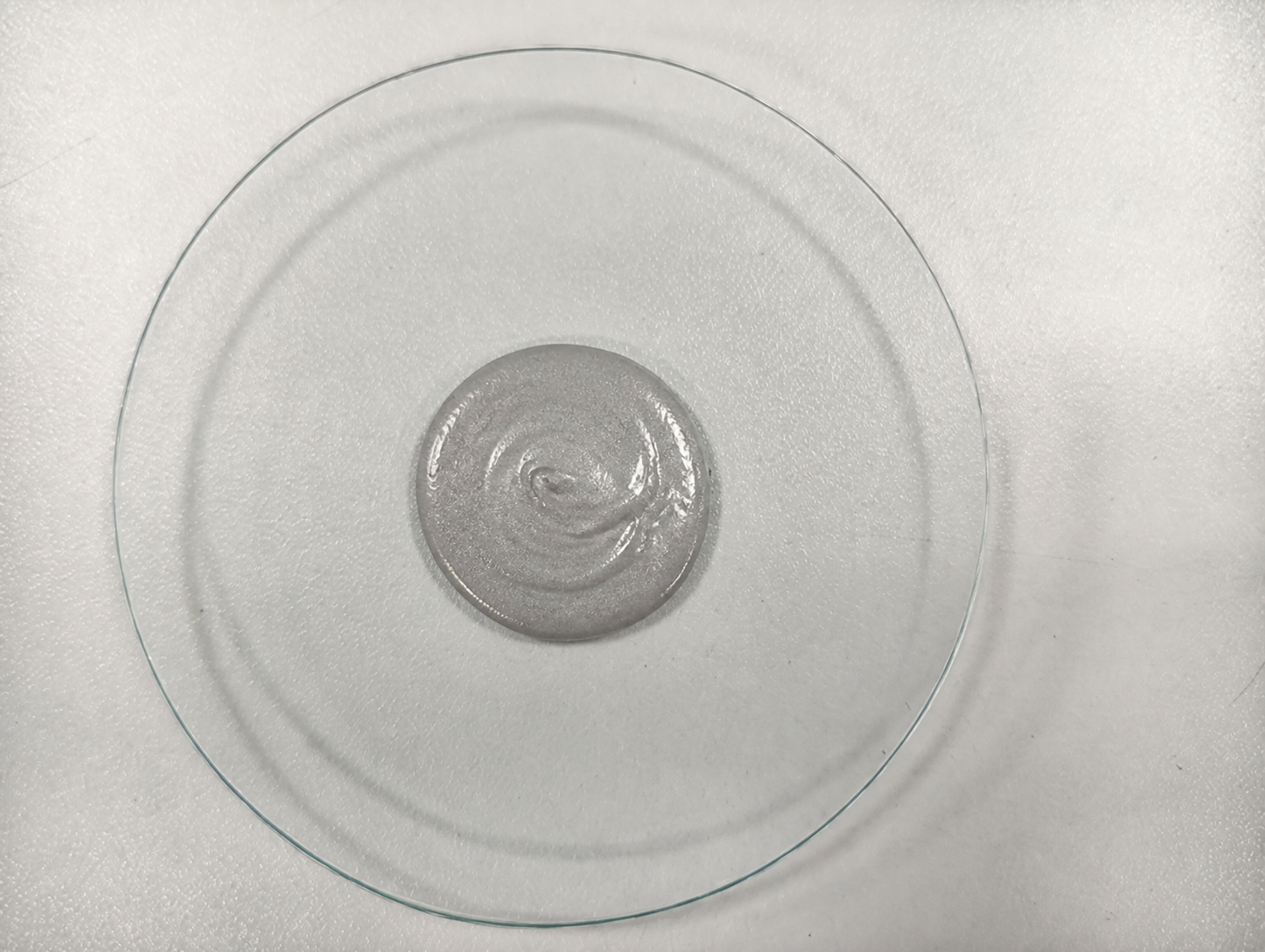

AOK TG1500 正是针对这类高热流密度薄界面开发的液态金属导热硅脂：以硅油作为载体，复合镓铟锡液态金属，在 ASTM D5470、20psi 测试条件下，最薄界面状态热阻可达0.01℃·cm²/W。目标是在保留薄界面、低热阻能力的同时，获得比低黏度纯液态金属更可控的膏体施工形态（AOK 内部施工性验证：连续刮涂 5 次未见液态金属析出；倒置 1h 未滴落；XY 方向震动未见明显位移）。

高性能笔记本实机：从界面参数到系统表现

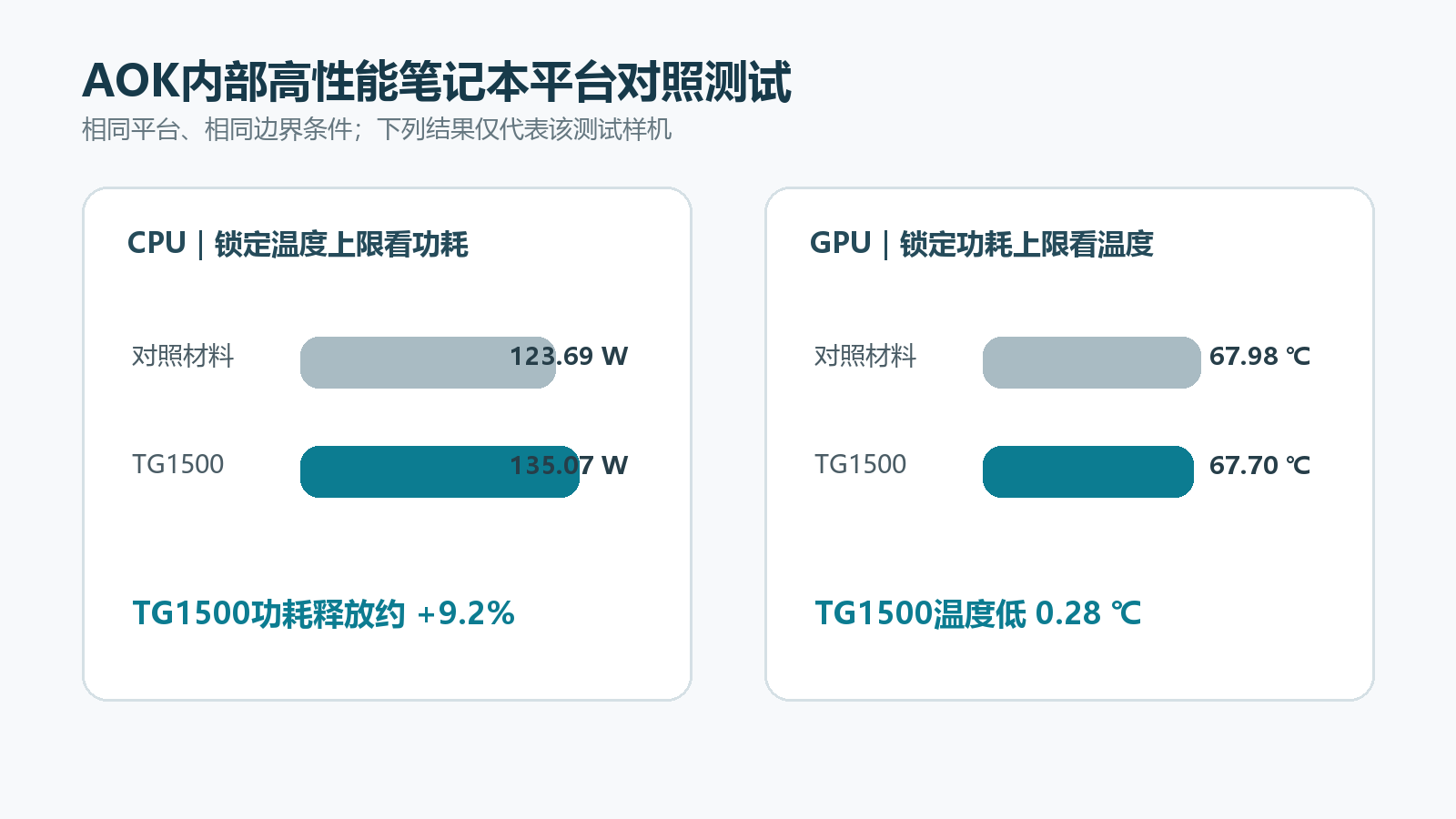

在 AOK 内部高性能笔记本平台上，TG1500 与原装液态金属材料进行了替换对照。在 CPU 压力测试中，锁定芯片温度上限后观察功耗释放：TG1500 组为 135.07W，对照组为 123.69W，提升约 9.2%。在 GPU 压力测试中，锁定功耗上限后观察芯片温度：TG1500 组为67.70℃，对照组为 67.98℃。

测试边界

上述结果仅适用于该样机、该装配状态与该测试条件，不代表所有平台都会得到相同幅度。系统结果还受施胶量、覆盖率、冷面平整度、锁付压力、风扇策略与环境温度影响。

导入前必须同步确认的三个边界

01　电气边界：TG1500 含液态金属，应按导电型 TIM管理。需限定涂覆边界和用量，避免接触裸晶周边电容、焊点及其他敏感电路。

02　材料边界：未经专门防护时，不应直接接触铝、铜材料。散热冷面的基材、镀层完整性与长期兼容性应在项目导入前验证。

03　结构与工艺边界：薄界面不等于越少越好。应通过定量点胶、印刷、覆盖率检查、阻挡或密封结构、锁付压力和热循环后拆解共同确认。

结语

高性能笔记本、高功耗 GPU 和游戏主机的公开案例已经证明，液态金属 TIM 可以从发烧友改装材料走向可量产的散热方案；其前提是把材料、施工、防溢、绝缘和表面兼容作为一个系统问题处理。
