在电子产品的热管理方案中，传统导热硅胶片的渗油与挥发，一直是让硬件工程师头疼的问题。
为了规避镜头起雾、触点失效或冷却液污染，越来越多项目转向了“无硅导热垫片”。很多人顺理成章地画了个等号：无硅 = 无油 = 低挥发 = 不污染。
但这个等式并不成立。“无硅”解决的是材料中是否含有有机硅的问题，而“低析出”与“低挥发”描述的是另外两个性能维度。仅凭“Silicone-free”这个标签，不能直接推导出材料一定没有可迁移、可挥发的组分。
换句话说，无硅解决的是“硅”这一类物质带来的特定风险，并不等于材料已经自动满足低挥发、低析出或低污染要求。 对污染敏感的应用，最终还是要看具体材料的挥发、析出及相容性数据，而不能只看“无硅”两个字。
同样怕“污染”，真实痛点大不相同
看到“污染”就直接换无硅，很容易选错材料，因为不同设备真正需要排除的风险并不一样。
1. 硅敏感区，如继电器、微动开关： 这里怕的是挥发性硅氧烷进入触点区域后，在电弧等高能条件作用下形成含硅绝缘沉积物，导致接触电阻升高甚至触点失效，也就是常说的“硅中毒”。对于明确要求避免硅氧烷污染的触点环境，无硅材料就是非常直接的选择。

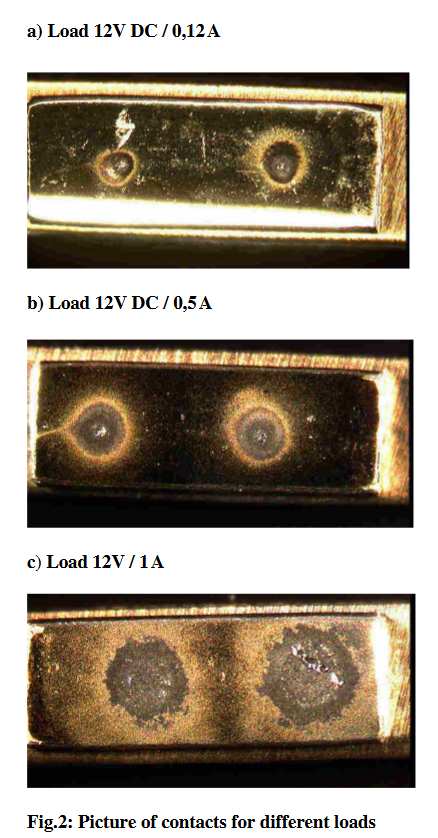

不同负载下的触点形貌。自上而下：a）直流 12 V / 0.12 A；b）直流 12 V / 0.5 A；c）12 V / 1 A。图中可见触点接触区域的环状痕迹、变色及表面形貌差异。

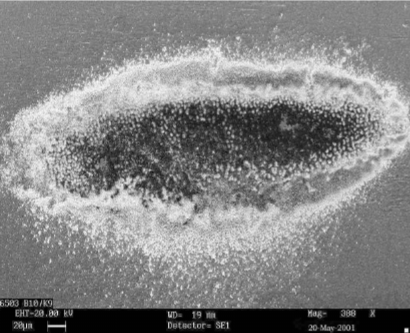

接触区域的扫描电镜图（SEM，300 倍）。图中可见接触区域周围的亮色边缘及颗粒状表面形貌。
2. 光学设备，如安防镜头、光模块： 这里怕的是挥发物迁移并在光学表面形成沉积，最终影响透光率或光信号。如果无硅垫片中的低分子组分发生挥发和迁移，镜头照样可能被污染。因此，这类应用真正需要控制的是材料的挥发、迁移以及在光学表面的沉积风险，而不是只看“是否无硅”。一些经过配方、固化及后处理控制的低挥发有机硅材料，同样可能满足特定应用要求。
挥发物迁移可能在光学表面形成沉积，进而影响透光率与成像质量。
3. 浸没式液冷，如AI算力服务器： 这里考验的是材料与冷却液的长期相容性。选择无硅材料，可以避开有机硅体系中低分子硅氧烷可能被冷却液萃取这一类风险，但这并不代表非硅体系就天然与冷却液相容。具体行不行，依然需要绑定具体的冷却液进行实际浸泡和相容性测试。
浸没式液冷中，材料需要与目标冷却液进行长期相容性验证。
无硅已经不是“低性能”的代名词
早期和部分常规无硅导热垫片，在耐温、导热和柔软度方面确实存在一定局限。但从现在的产品发展来看，这种差距正在快速缩小。
以目前公开产品规格来看，市场上既有 1.5～3 W/(m·K) 的传统无硅产品，也已经出现 10 W/(m·K) 以上的高导热无硅垫片；机械性能同样如此，不同产品之间的差异已经非常明显。部分传统产品硬度较高，但新一代无硅材料已经开始同时强调高导热、低硬度和低压缩应力。
因此，今天再用“无硅导热低、材料硬”去概括整个产品类别已经不准确。在裸 Die、薄 PCB 等压力敏感结构中，与其根据“有硅/无硅”去盲猜软硬，不如直接比较具体材料的硬度以及压力—压缩曲线。
不过，材料体系之间的差异依然存在。从目前公开产品看，不少无硅垫片的最高工作温度仍停留在 105～125℃ 附近，而部分新产品已经提高到 150℃。这也说明无硅材料正在快速进步，不同产品之间的性能跨度越来越大，已经不能只根据“有硅还是无硅”来判断其综合性能。
选型之前，先搞清楚项目到底怕什么
说到底，“无硅”只是一个材料条件，并不是性能等级。
继电器等敏感触点怕的是硅氧烷，光学系统关注的是挥发和沉积，浸没式液冷要验证的是与目标冷却液的长期相容性；如果这些都不是项目的主要风险，那么材料选型就应该回到工作温度、界面间隙、装配压力、热阻和成本本身。
这也是为什么无硅导热垫片的需求正在增加，传统导热硅胶片却依然大量存在。两者并不是简单的替代关系，而是在解决不同的工程问题。
所以，与其先问“这个材料有没有硅”，不如先确定项目最不能接受哪一种失效。风险定义清楚了，有硅还是无硅，反而没那么难选。
参考资料
[1] OMRON. Precautions for Correct Use of Relays. 硅氧烷气体对电触点的影响及相关使用注意事项。
[2] Open Compute Project (OCP). Material Compatibility in Immersion Cooling, Version 1.0. 浸没式液冷环境下材料与冷却液的相容性评估参考。
[3] ASTM International. ASTM E595 — Standard Test Method for Total Mass Loss and Collected Volatile Condensable Materials from Outgassing in a Vacuum Environment. TML、CVCM 等材料真空释气指标的标准测试方法。
[4] NASA Goddard Space Flight Center. Outgassing Database / Outgassing Data for Selecting Spacecraft Materials. 基于 ASTM E595 方法的材料释气测试及数据库资料。
