导热垫片压痕怎么看?从覆盖范围到压缩量的系统判断方法

很多散热问题,拆机后第一眼看到的就是垫片压痕,但这个痕迹很容易被误读。

这些痕迹确实能提供线索,但不能只凭“有没有压痕”判断散热是否正常。比较稳的看法是:先确认垫片有没有盖到该盖的位置,再看压痕落在哪里、是不是连续、有没有被压得太狠。

先看垫片有没有覆盖到该覆盖的位置

拿到拆机后的导热垫片,第一件事不是研究压痕深不深,而是先把垫片和电路板上的发热器件对上位置。

重点确认以下四点:

  1. 主要发热器件是否完全落在垫片范围内
  2. 器件顶面是否被完整覆盖
  3. 垫片在装配过程中有没有发生装偏、错位
  4. 边缘位置是否存在漏贴或只覆盖一部分的情况

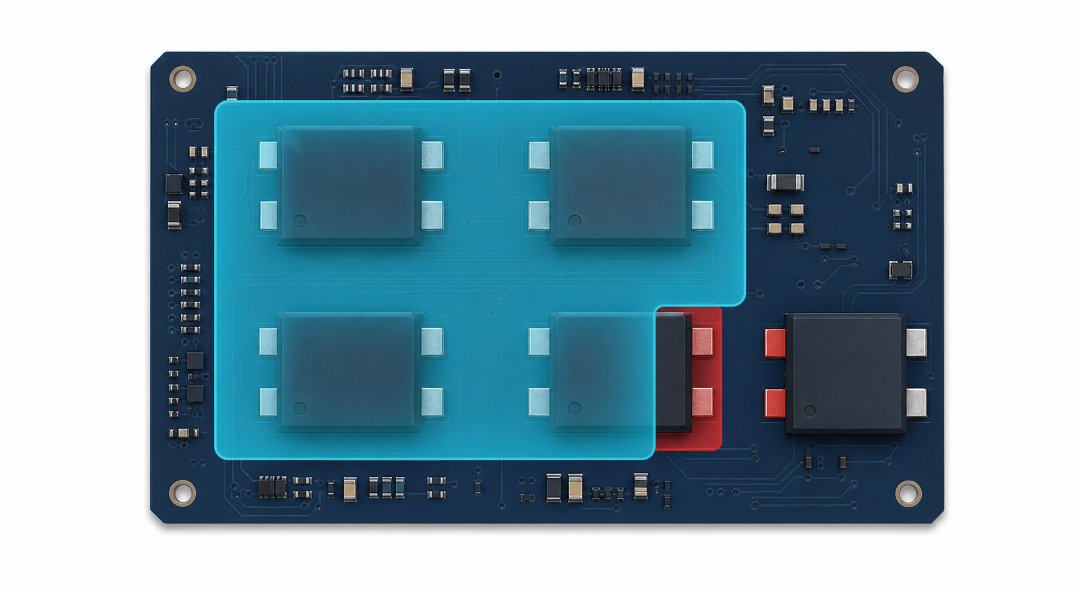

以图中的案例为例,垫片上能够看到多处器件留下的轮廓,说明这些位置发生过接触。但对照电路板后还能发现,部分元件没有被完整覆盖


— 在判断压痕深浅前,必须先核对垫片覆盖范围。

这里还要确认这些没盖完整的元件,是不是设计上本来就要散热。低功耗外围器件没完全盖住,不一定有问题;但如果同组功率器件里有几个只盖了一部分,就要回头看垫片尺寸、贴装位置和结构公差。

有时候问题不是材料不够好,而是它根本没压到该压的位置。器件只有一部分面积参与导热,局部温度就可能比预期高。

什么样的压痕比较正常

比较理想的状态是:垫片盖住了设计要求散热的器件,接触区域是连续的,各个主要发热面都能找到对应的轻微痕迹,垫片本身没有破损、撕裂,也没有明显被挤出去。

不过,“轮廓清晰”不能作为唯一的判断标准。

较软的导热硅胶片更容易留下明显压痕;表面较硬、回弹较快的材料,拆开后痕迹可能很快变淡,甚至看起来不明显。器件顶面的丝印文字、沟槽和表面粗糙度,也会影响压痕的样子。

所以,压痕不明显不一定代表接触不良;压痕很清楚,也不代表接触压力和界面热阻一定处于合适状态。

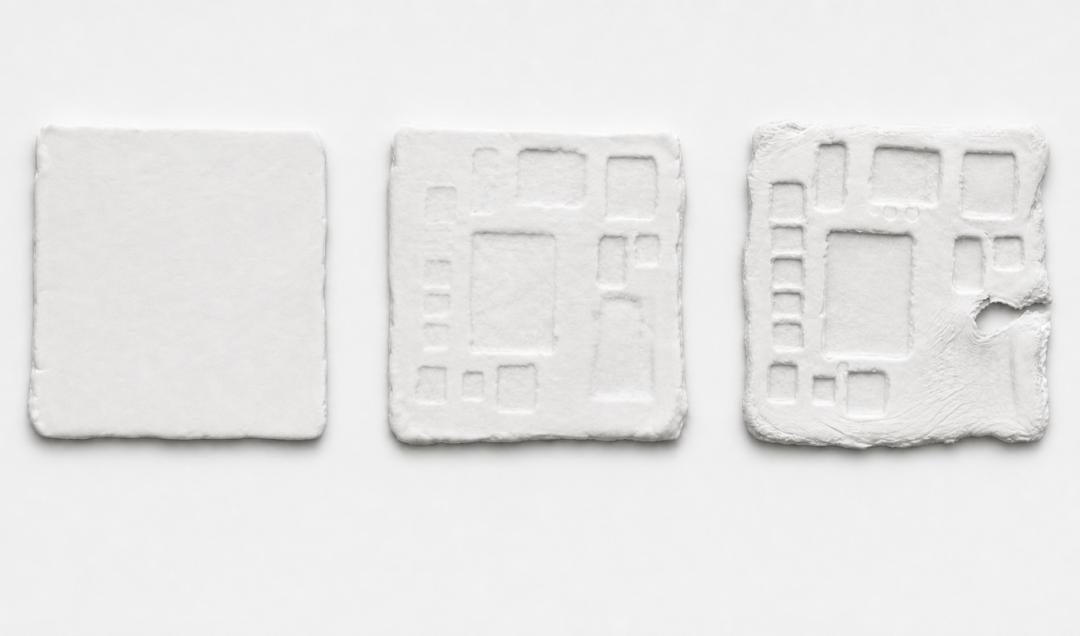

文章配图

— 从左到右分别是无压痕、正常压痕和过度压缩。

几乎没有压痕,可能是什么原因

如果目标器件对应的位置几乎没有痕迹,通常要怀疑垫片没有被充分压到器件表面,中间的空隙没有真正填上。

常见原因包括:

  1. 垫片初始厚度小于实际装配间隙
  2. 外壳、散热器与器件之间的结构尺寸比设计值偏大
  3. 紧固螺钉没有按规定扭矩锁紧
  4. 散热器或壳体在装配后存在变形或翘曲
  5. 垫片发生偏移,没有落在目标发热源上
  6. 相邻的较高器件先顶住外壳,导致较矮器件接触力不足

也要考虑材料回弹。有些垫片拆开后会恢复一部分厚度,原本很浅的压痕可能很快变淡。所以不能只看拆机后的一张照片,最好同时核对装配间隙和实际压缩量。

只有局部压痕,要分清是哪一种情况

“局部压痕”在现场很常见,大致可以分成两类。

第一类是单个器件只有一部分表面留下痕迹,另一部分没有。这可能是垫片贴偏了,也可能是散热器装得有点斜,或者器件顶面本身不够平。局部接触不足,会让那一小块地方更容易变成热点。

第二类是同一片垫片盖了多个器件,但只有较高的器件压痕明显,较矮器件的痕迹很浅,甚至没有痕迹。这通常和器件高度公差、垫片硬度、可压缩性有关。

导热垫片可以通过压缩适应一定高度差,但这种补偿能力有限。高度差过大时,较高器件已经承受较大压力,较矮器件仍可能没有贴实。

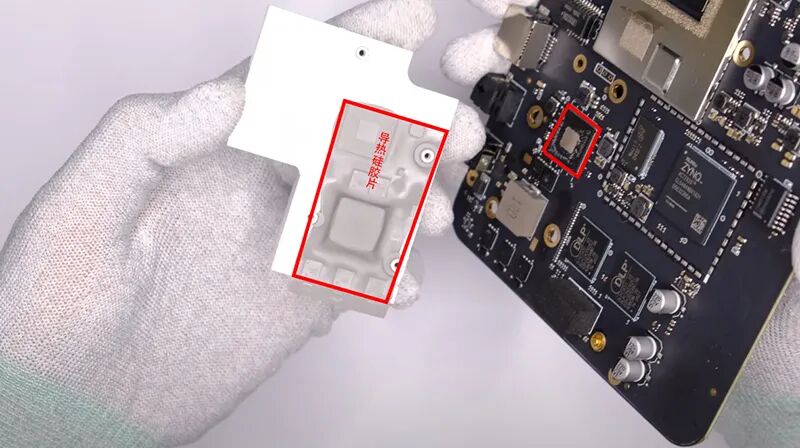

undefined
undefined

— 一整片垫片连续覆盖器件顶面,高度差会让各位置的压缩量不同。

遇到这种情况,不建议直接把螺钉拧得更紧。锁紧力加大了,较矮器件未必就能贴实,较高器件却可能先承受过大的机械压力,严重时还会带来 PCB 弯曲或焊点受力问题。

更合适的做法,是重新看结构间隙,检查垫片厚度、硬度和压缩特性。必要时可以分区使用不同厚度的垫片,或者调整散热器结构。

压痕很深,也不一定是好事

有些垫片拆开后轮廓非常深,甚至已经明显变薄,边缘被挤出,或者出现撕裂和永久变形。这种情况通常不是“接触很好”,而是局部压缩量偏大

可能的原因有:

  1. 垫片初始厚度选得过大
  2. 实际结构装配间隙比预估的小
  3. 锁紧力过大或受力不均
  4. 器件边缘较尖锐,导致局部应力集中
  5. 垫片的压缩性能与结构不匹配

适当压缩可以减少界面空隙,但导热垫片不能无限压。压得太狠,可能给芯片、焊点和 PCB 带来持续的机械应力,也可能让垫片被刺破,或者从接触区域挤出去。

对于部分高导热材料,过度弯折或挤压还可能影响材料本身的稳定性。合适的压缩率要参考产品技术资料,再结合实际结构来定,不能套一个固定比例。

规范的拆机检查应该怎么做

只看压痕很容易主观判断。更稳妥的做法,是把当时怎么装、间隙是多少、温度表现怎么样,一起记下来。

先量清楚。 试装前,先确认垫片的初始厚度、硬度、尺寸和安装位置。再测量目标器件到外壳或散热器之间的实际间隙,尤其要关注同一散热路径上最高和最低器件之间的高度差。

按实际方式装。 装配时使用实际生产要求的螺钉和锁紧方式,不要为了试出压痕临时加大扭矩。

拆开后两面都看。 检查垫片两面,记录有没有漏贴、偏移、局部深压痕、破损和异常挤出。

最后看温度。 压痕只能说明“哪里可能有问题”,温度测试才能说明这个问题有没有真的影响散热。条件允许时,可以在相同环境下比较关键器件温度,或者用热成像观察满载运行时是否存在局部热点

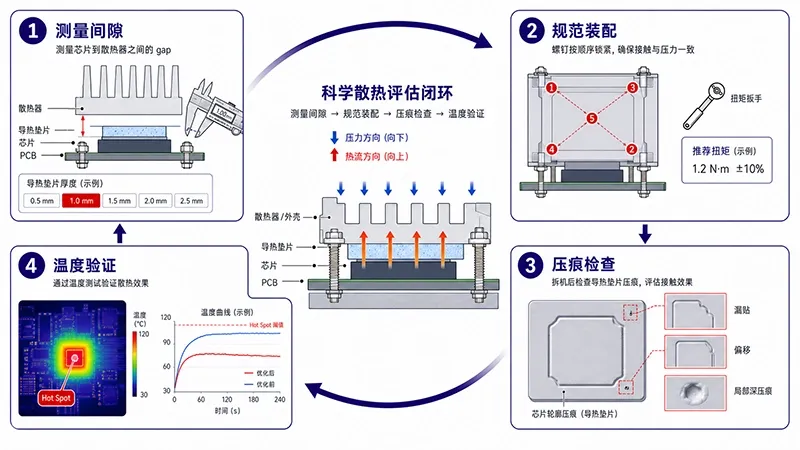

文章配图

— 测量间隙和垫片厚度,按实际装配条件试装,检查压痕后再用温度验证。

三个容易误判的地方

压痕只能证明发生过物理接触。接触压力是否合适、界面热阻是否足够低,仍然需要结合覆盖范围、压缩量和温升测试判断。

压痕过深通常意味着材料过度压缩。不但不能证明热阻更低,还可能带来 PCB 变形、器件机械损伤和长期应力松弛问题。

垫片越厚,材料本身带来的热阻也会增加。过软的垫片在长期高温和机械应力下,也可能有可靠性或渗油风险。界面材料可以补偿一定公差,但不能代替结构设计。

结语与热管理方案支持

拆机后的压痕像一面镜子。它能直观看出垫片有没有装偏、发热面有没有漏贴、多点受力是否均匀。

但要判断设备散热到底靠不靠谱,发现压痕异常后,还是要回到结构间隙、材料厚度、压缩特性和实际温升这些基础问题上。

如果拆开后已经看到漏贴、压痕一边深一边浅,或者温升一直压不下来,就不要只盯着“换一片更厚的垫片”。更应该结合结构间隙、器件高度差、目标温升和装配压力,重新评估导热材料的厚度、硬度、压缩率和导热系数。

傲川科技可根据实际结构和应用环境,协助选择高导热垫片、无硅导热垫片、导热凝胶或其他导热界面材料方案。
