导热灌封胶不固化的原因：铂金催化剂中毒、配比异常与斑贴测试排查方法

从化学机理到产线SOP，系统排查有机硅导热灌封胶不固化、发粘、拉丝与局部液态问题。

开篇：一个”玄学”难题

你一定遇到过这样的场景——

A/B 组分精确称量，搅拌充分，真空脱泡到位，灌封后放标准温度下等了 24 小时、48 小时……胶体表面还是发粘、拉丝，局部甚至完全呈液态。

更隐蔽的情况：表面看着固化正常，一切开内部，粘层赫然在目。

现场很容易把这些问题统称为”中毒”。但对工程排查而言，第一步不是追查毒源，而是先把固化抑制与配比偏差、混合不匀、材料储存异常、固化条件不足区分开来。

这篇文章，傲川技术团队带你从化学本质出发，系统拆解毒源、验证方法与工程解决方案，帮你建立一套标准化的处理思维：

先止损 → 再定位 → 再验证 → 再放行。

一、先把概念说清：不固化，不一定是”中毒”

在展开化学分析之前，先给你一个关键判断——

“不固化”和”中毒”是两件事。

双组分加成型有机硅通常由含烯基的聚硅氧烷、含 Si—H 的交联组分和铂催化体系构成。混合后，Si—H 与碳碳双键在铂催化下发生硅氢加成反应并形成交联网络。这个过程同时受配比、混合、时间温度和催化环境影响。

因此，建议把”不固化”先分为两类：

1. 材料与工艺导致的固化不足

常见原因包括 A/B 配比偏差、计量泵漂移、混合管偏流、人工搅拌死角、组分或批次不匹配、储存与回温不合规，以及工件实际温度或固化时间不足。胶层厚度、灌封体积和散热条件改变，也可能使旧固化程序失效。这类问题通常会让独立混胶留样同步异常。

2. 真正的固化抑制（Cure Inhibition）

如果同一次混合的留样在干净容器中正常固化，胶体主体也已固化，但靠近某种基材、线材、胶黏剂或残留物的界面持续发粘、拉丝甚至保持液态，才更符合接触性固化抑制的特征。

一句话金句：局部界面异常，先查接触抑制；整体同时异常，先查配比工艺。

这个简单的分流，可以避免一开始就把问题归咎于某个元器件，也能减少无效清洗和重复试产。

好，概念清楚了。接下来我们从化学本质拆解”中毒”到底是怎么回事。

二、中毒的化学本质：铂金的”空轨道”被谁抢了？

2.1 加成型硅胶靠什么固化？

加成型有机硅胶的固化依赖一个核心反应——硅氢加成反应（Hydrosilylation）。

• A 组分：含乙烯基的聚硅氧烷（Vi-PDMS）
• B 组分：含氢硅氧烷（Si-H 交联剂）

两者常温下几乎不反应，必须有催化剂参与。加成型硅胶用的是铂金络合物催化剂，最典型的是 Karstedt’s catalyst（卡尔斯泰特催化剂）——即铂(0)与二乙烯基四甲基二硅氧烷的络合物 [1]。

铂金作为过渡金属，外层电子排布中存在空轨道（empty d-orbital），这就是催化反应的活性中心。

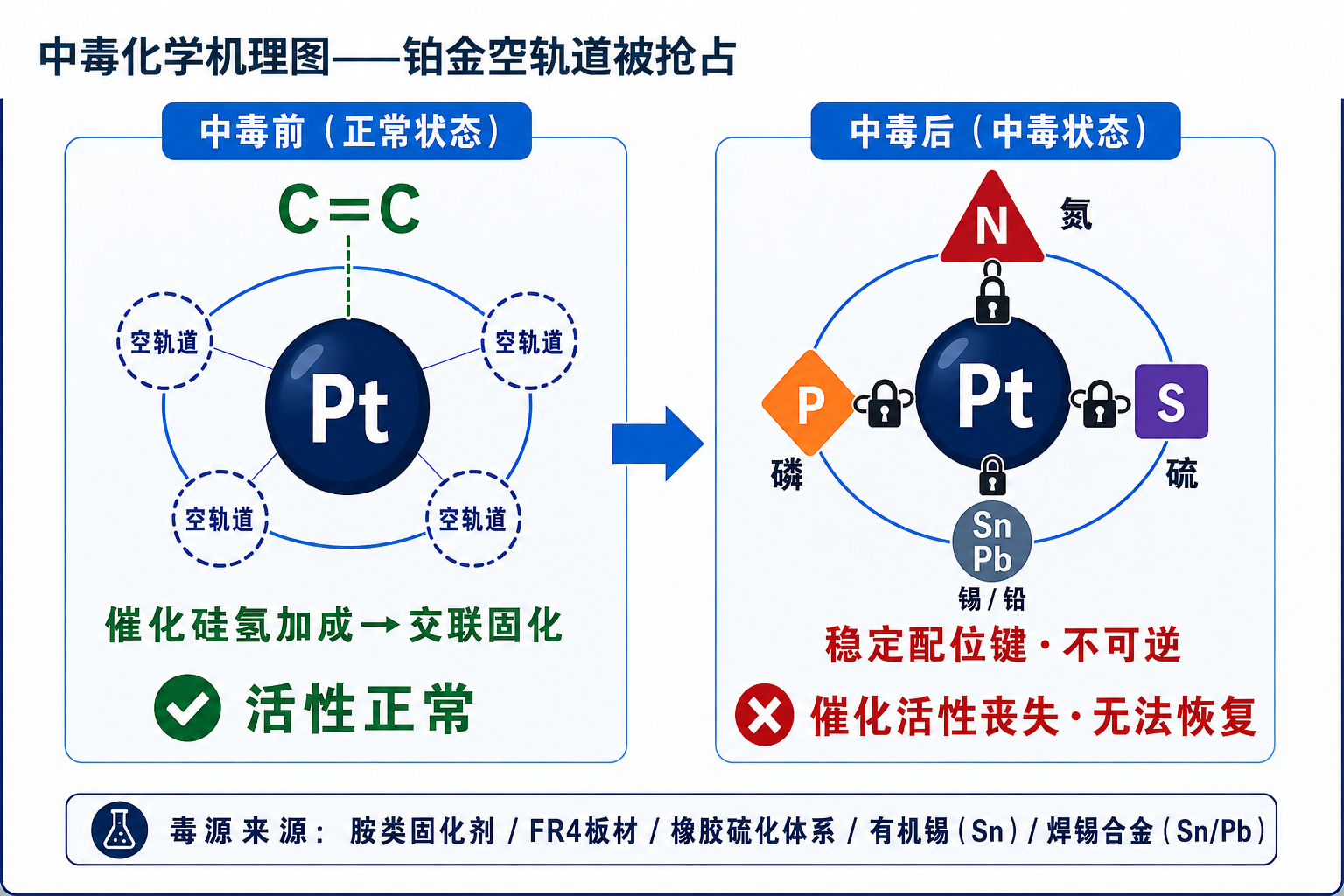

催化机理一句话版： 铂金的空轨道与乙烯基的碳碳双键（C=C）配位吸附 → 活化双键 → Si-H键在铂金表面断裂 → 硅原子加成到双键上 → 形成新的 Si-C 键 → 高分子链交联 → 三维网状弹性体。循环往复，完成固化。

2.2 中毒：空轨道被”抢占”

理解了铂金靠空轨道催化，中毒原因就呼之欲出了——

空轨道不仅对碳碳双键有亲和力，对含有孤对电子的元素同样有极强的配位亲和力。

当铂金接触到以下元素时：

这些元素的孤对电子会优先占据铂金的空轨道，形成极度稳定的配位键。一旦形成，铂金就被”锁死”，再也无法回到催化硅氢加成的状态。

2.3 三个必须明确的工程边界

现场常把中毒机理简单概括为”氮磷硫锡铅占据铂的空轨道”。这个比喻有助于理解，却不能当作完整且唯一的机理。更稳妥的表述是：某些含孤对电子的化合物、金属化合物或其他活性污染物，可能与催化循环中的铂活性物种发生强配位或其他不利相互作用，从而降低有效催化活性 [2]。

三个边界必须明确：

① 风险取决于具体化学形态，不能凭材料名称判死刑。 同一类别、不同配方或批次的材料，表现可能不同。含 N、含 S 或含 Sn 不等于必然不固化——风险取决于含量、迁移性、接触面积、温度和时间。

② 固化异常 ≠ 催化剂一定永久破坏。 对已明显受污染的胶体，单纯延长时间或提高温度通常不是可靠的返救策略，但异常是否可恢复仍与配方和污染程度有关，应以对照试验及材料供应商判断为准 [2]。

③ “免洗”“已固化”“电子级”都不等于与加成型硅胶相容。 物料的电性能、常规洁净度或自身固化完成，只能说明它满足原有用途，不能替代与当前灌封体系的相容性验证。

核心认知：中毒排查的目标不是找到一个听起来合理的化学故事，而是建立证据链——异常位置与某种物料相关，洁净对照正常，待测物接触样异常，重复试验能够复现，经过清洗或隔离后异常消失。

三、毒源全景：五大嫌疑，逐一排查

理解了化学本质，核心问题来了：毒物到底从哪来？

在一条完整的电子制造产线上，从 PCBA 焊接到线束组装，从结构件装配到人工操作，潜在毒源几乎无处不在。排查时应把”候选毒源”与”确认毒源”分开记录——怀疑不等于确认。

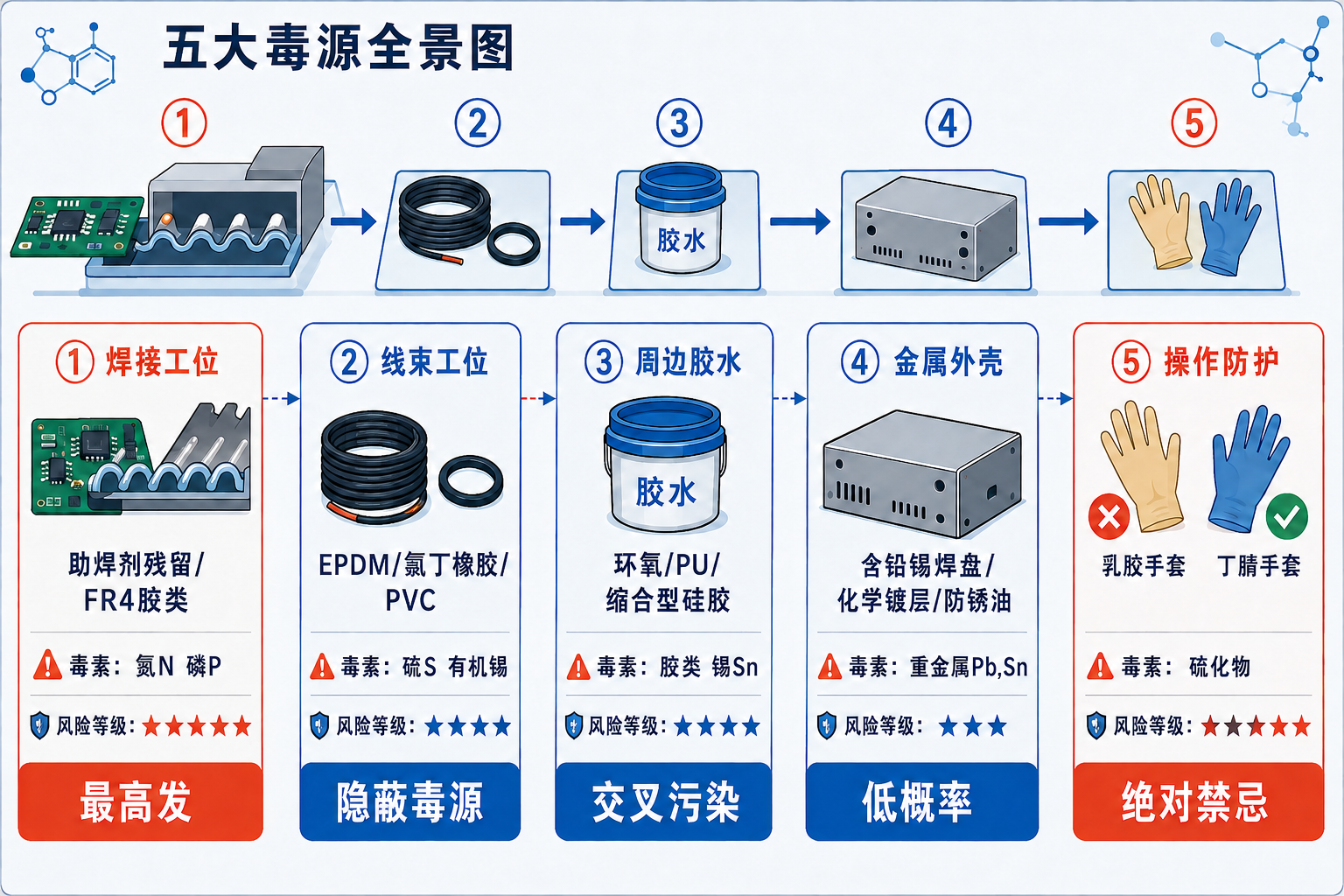

3.1 五大毒源一览表

3.2 逐一解析

① 焊接与基板——最高发毒源

PCBA 板经波峰焊或回流焊后，表面残留的助焊剂含松香、有机胺类活化剂等含氮、含磷化合物。

特别提醒：“免洗”助焊剂是高频误区。 免洗通常意味着残留在其目标应用条件下可被接受，并不承诺与铂催化加成型硅胶相容。

此外，FR4 玻纤板制造中使用的胺类固化剂（双氰胺、DDS 等），在新批次板材中尚未完全挥发，会在板面形成微观”毒气层”，持续缓慢释放含氮化合物。

② 线束与密封——隐蔽毒源

线材外皮常用 EPDM（三元乙丙橡胶）、氯丁橡胶或含特定增塑剂的 PVC，其中的硫交联体系、有机锡稳定剂或其他可迁移添加剂，可能在特定接触条件下造成固化抑制。

关键认知：硫元素固化在橡胶高分子基体内部，属于固体毒源，烘烤无法去除。

③ 周边胶水——交叉污染毒源

当产品中同时使用多种胶水时，交叉污染风险极高：

• 环氧树脂 → 胺类固化剂（脂肪胺、芳香胺）
• 聚氨酯(PU) → 可能含胺类催化剂
• 缩合型有机硅胶 → 有机锡催化剂（如二丁基二月桂酸锡）

这些胺类和锡类物质一旦接触加成型硅胶，即可能引发中毒。需核实前序胶是否完全固化，以及是否与加成型胶共用工具。

④ 金属与外壳——低概率但易忽视

电镀表面（含铅锡合金焊盘、化学镍金镀层中的磷含量）、机壳防锈油、切削液中的添加剂，也可能含重金属离子或含磷化合物。概率较低，但排查其他类别无果时应纳入考虑。注意：焊锡和金属表面不能只凭”含锡、含铅”直接判定，官方资料更多指向特定有机锡或可迁移污染物。

⑤ 操作防护——绝对禁忌

产线操作人员佩戴乳胶手套（天然橡胶手套）直接接触元器件或胶水，是引发大面积中毒的高风险操作。

天然乳胶含硫化物，微量转移即可影响整缸加成型硅胶的固化。正确做法：统一更换为经内部确认适用的丁腈或 PE 手套，并把手套牌号变化纳入变更管理。

重要提醒： 不能规定”某类手套一定安全”，而应固定品牌、型号和批次，以实际接触面验证；变更后重做确认。

3.3 最有效的现场入口：变更记录

最有效的现场排查入口通常是变更记录：新供应商、新批次、辅料替换、焊接参数变化、清洗剂变化、手套更换、设备共用，或前序胶黏剂固化节拍调整。

若异常与某次变更同步出现，应优先将变更前后物料纳入并行测试，而不是大范围无差别排查。

四、从故障形态建立诊断逻辑

这是本文最有实操价值的一章。

锁定嫌疑前，先用故障形态分流排查方向，比”五大毒源逐一查”高效得多。

形态 A：整杯、整件都软，留样也不固化

优先查：配比与工艺。

先核对称量或计量泵记录、A/B 接料、混合管偏流、物料回温和实际工件温度，再用同批原料按 TDS 条件制备实验室留样。排除这些项目后，再考虑容器、设备或物料遭到整体污染。

形态 B：主体固化，靠近某个界面发粘

优先查：接触性抑制。

把异常区域对应到 BOM 和工艺路径，观察是否跟随某种线皮、密封圈、连接器、返修胶、三防漆边缘、手工焊点或物料批次。

形态 C：随机条带、软硬相间，同一界面上也不一致

优先查：混合均匀性。

在出胶开始、中段、末段分别取样，并检查静态混合管、泵比、压力和停机后再启动的首段胶。

形态 D：低温或延时后能继续固化，但节拍明显变慢

优先查：温度不足与抑制效应叠加。

加热可能加快正常反应，也可能减弱某些抑制作用，但“加热后固化”不能证明污染已消失，更不能替代可靠性验证 [2]。

五、一招验证：斑贴测试法（Patch Test）

锁定嫌疑后，必须用科学方法确认，而非凭经验猜测。

行业标准验证方法是斑贴测试——操作简便，结果明确。但注意：它是定性相容性筛查，不应替代完整的量产可靠性验证。

5.1 测试前提

1. 使用同一批、按 TDS 规定比例混合均匀的加成型灌封胶；称量工具应处于校准状态。
2. 使用全新一次性容器、搅拌棒、滴管或点胶针，避免接触过缩合型硅胶或其他未知材料的工具。
3. 操作人员使用经内部确认适用的丁腈或 PE 手套，不使用天然乳胶手套。
4. 测试区与助焊剂、橡胶制品及其他胶料操作区隔开，降低环境交叉污染。
5. 设置洁净惰性基材对照。玻璃或铝板可作为候选对照基材，但其清洗方式、溶剂和烘干条件仍须先确认不会引入残留。

5.2 四类样品设计

不能只做”可疑材料一滴胶”。 至少应设置四类样品：

5.3 操作步骤

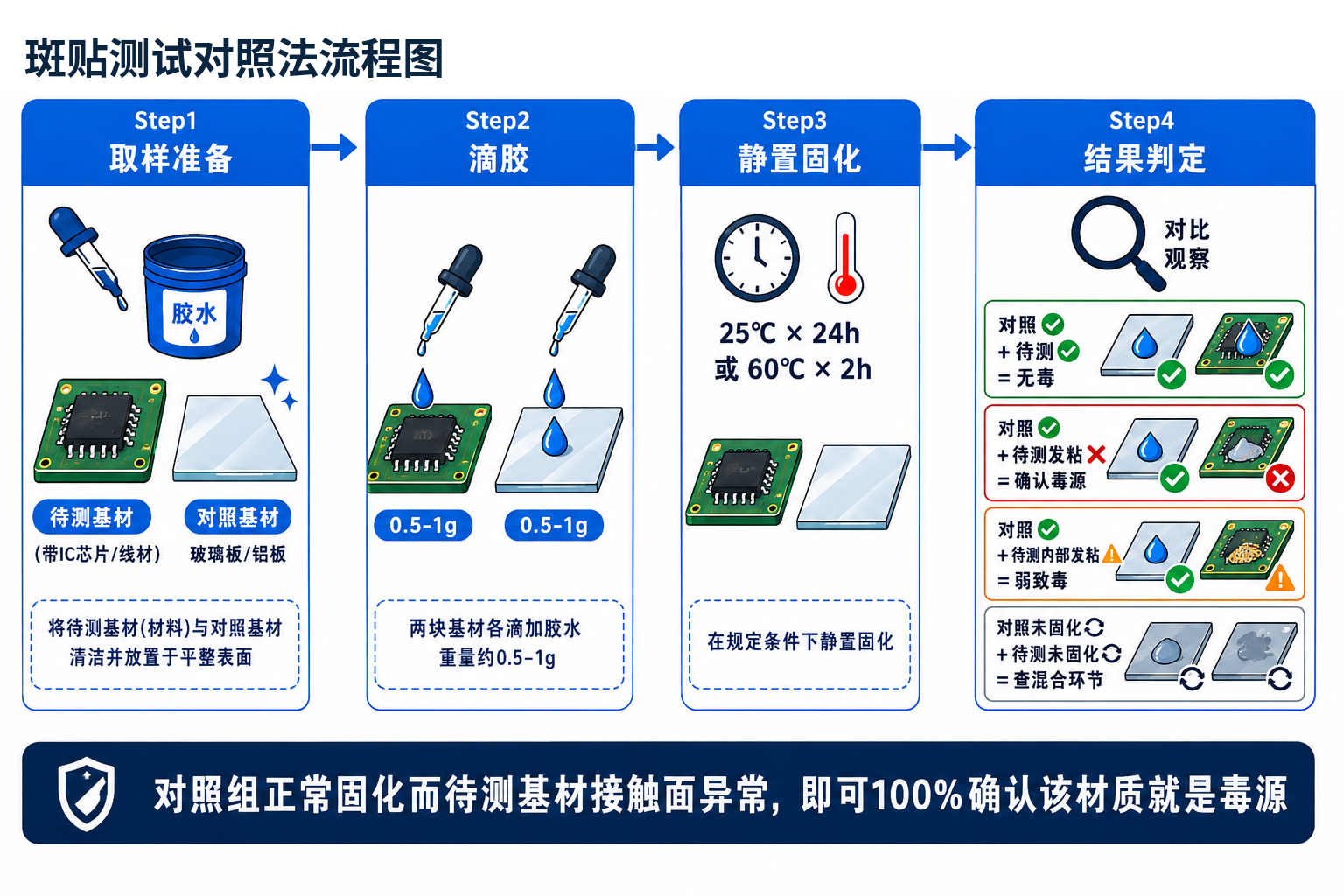

Step 1 · 取样准备 - 从实际产品上取得待测物，优先保留真实的生产状态 - 准备对照基材：干净玻璃板或铝板，异丙醇擦拭后烘干

Step 2 · 滴胶 - 用滴管或点胶针取等量（约 0.5-1g）混合胶水 - 分别滴在各类样品表面，确保胶滴与基材充分接触

Step 3 · 静置固化 - 所有样品在相同环境下固化，时间和温度严格按该胶料 TDS 执行 - 到时后检查表面、内部以及胶体与基材的接触面，必要时切开样品

Step 4 · 结果判定

5.4 关键原则

如果对照组失败，必须停止解释待测组。只有对照正常，斑贴结果才具备判别意义。

若空白对照不固化，按以下两步排查：

第一步：一次性排除混合环节污染（最常见原因）

不要逐条排查，而是一次性做到以下几点后重新取样混合、重新滴胶测试： - 使用全新一次性容器和搅拌棒（绝对不能用曾接触过缩合型硅胶的工具） - 操作人员更换丁腈手套（禁止乳胶手套） - 确认 A/B 配比准确，称量工具已校准 - 在通风独立的洁净区域操作

第二步：如果第一步后对照组仍然不固化 → 胶水产品问题

• 检查胶水是否过期、是否存储不当（高温高湿可能导致铂金催化剂提前失活）
• 取另一批次或同批次未开封的胶水重新测试
• 若换批次后对照组正常固化 → 确认原批次胶水存在质量问题，联系供应商追溯

关键原则：混合环节只排查一次。 一次性使用全新工具、正确配比、洁净环境后对照组仍然不固化，就不要再反复在混合环节打转了——问题出在胶水产品本身，直接换批次或联系供应商。

补充建议： - 各组应使用同批胶、同一配比、混合方法、胶量/厚度和固化程序，并记录温湿度、基材批次、操作员、工具和判定时间 - 建议设平行样，对关键结论至少重复一次 - 保留物料批次、胶料批次、称量记录、固化曲线和照片

六、解决方案全景：分层推进，先去除再隔离

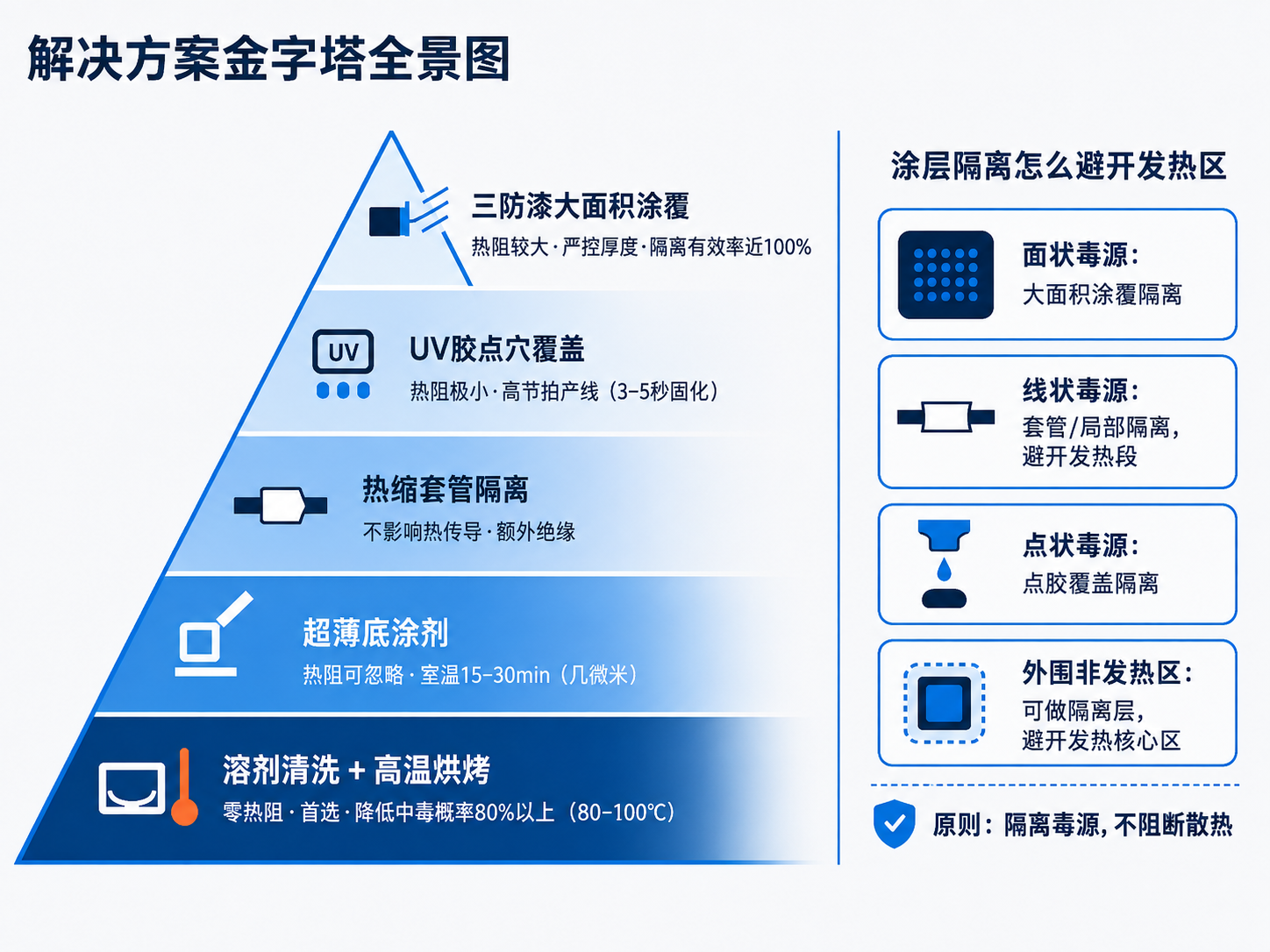

确认毒源后，根据毒源类型和产线条件选择方案。结论先行——分层推进。

6.1 方案选型优先级速查

核心原则：哪里发热，就避开哪里的涂层。

6.2 第一层：清洗与干燥（针对可去除残留）

适用于： 助焊剂残留、FR4 板材胺类释放等可清除的表面残留。成本最低、适用面最广。

清洗工艺： - 对需要灌封的 PCBA 板或外壳，进行超声波清洗或彻底的溶剂清洗 - 推荐溶剂：异丙醇（IPA）、无水乙醇；对于顽固松香残留，可使用专用助焊剂清洗剂 - 超声波参数：频率 40kHz，时间 5-10 分钟，配合适度加热（40-50℃） - 具体溶剂、清洗强度与超声工艺不能直接照搬，必须确认不会损伤元器件、标识、涂层和焊点，也不会把污染物带入连接器、器件底部等清洗盲区 - 清洗后用洁净压缩空气吹干或烘干，避免溶剂残留

6.3 第二层：受控烘烤（针对可挥发/可脱附物）

阶梯升温法： - 先 60℃ 预热 30 分钟 - 再升温至 85℃-100℃ 烘烤 1-2 小时 - 烘烤区必须开启强排风，将挥发出的低分子量毒气抽走，避免炉内重新凝结沉降 - 烘烤后立即冷却并尽快灌封，避免在空气中长时间暴露导致二次吸附污染

注意： 上述参数只能作为工艺验证的起始窗口，不能当作所有 PCBA 和胶料的通用参数。实际温度、升温速率、时间、排风和灌封等待时间，应同时满足灌封胶供应商建议、元器件/板材耐受边界和内部试验结果。

适用边界： 对线材中含有的固体硫化物无效——硫是交联在高分子链内部的，无法通过烘烤挥发。对已经嵌入聚合物内部、持续迁移的固体污染来源，烘烤未必有效；反复加热也可能带来新的材料和可靠性风险。

6.4 第三层：局部隔离涂层（针对无法移除的局部来源）

当毒源是线材外皮、橡胶密封件等无法通过清洗移除的固体毒源时，需要在毒源表面建立隔离层。三防漆、底涂剂和 UV 胶都是可评估的候选方案，但没有任何一个类别可以仅凭名称被认定为安全，须按各自 TDS 完全固化并做相容性测试。

① 三防漆局部涂覆 - 丙烯酸或聚氨酯体系三防漆，精准涂覆在确认为毒源的部件表面 - 微观封闭基材微孔，阻断液态硅胶与硫/锡离子直接接触 - 必须确保三防漆完全干燥固化后再灌封，否则未固化的三防漆溶剂反而可能成为新的毒源 - 注意热阻影响：普通三防漆导热系数极低（<0.3 W/m·K），涂覆范围仅覆盖毒源区域，避免大面积涂覆影响散热

② 底涂剂（Primer） - 有机硅专用底涂剂，含硅烷偶联剂 - 形成极薄化学隔离膜防中毒，并显著增强后续附着力 - 室温挥发干燥 15-30 分钟即可灌封 - 膜厚仅几微米，热阻可忽略，适合发热元件表面或对热阻敏感区域 - 注意：“薄”并不自动等于”无热阻”，也不代表对所有基材和胶料都兼容

③ UV 胶局部”穿铠甲” - 在问题引脚或线束根部点一滴 UV 丙烯酸胶 - 紫外灯照射快速固化，对产线节拍影响最小，适合高节拍自动化产线 - 注意：结果取决于光谱、剂量、厚度、颜色和阴影区，不能统一写成固定照射秒数套用到不同产品

正确的验证顺序： 原毒源样斑贴失败 → 涂层完全固化后的样片斑贴通过 → 小批实物灌封通过 → 再评估热循环、附着和长期可靠性。任何涂层若自身未完全固化，都可能把原问题变成新的相容性问题。

6.5 第四层：套管物理隔离（针对线状毒源）

适用于含硫硅胶线、PVC 线束等沿线路延伸的线状毒源。

在该段线材外部套一截 PET、PTFE（铁氟龙）或优质聚烯烃材质的高温热缩管，热风枪加热收缩，成为物理隔离带。

但“套上就安全”同样不成立。套管及其印字、添加剂、热缩过程、端部开口和弯折后的完整性，都可能影响最终结果。应对实际牌号和加工后的完整样件做斑贴测试，并检查端部是否仍让灌封胶接触原线皮。

线束通常不是主要的发热部件（热量主要来自 PCB 上的功率器件），增加套管不影响系统热传导，还提供额外绝缘和机械保护。

6.6 第五层：生产线环境隔离

专线专用——绝对红线

加成型硅胶和缩合型硅胶绝不能共用同一套点胶设备或真空脱泡机。缩合型使用有机锡催化剂，微量残留即可影响整缸加成型硅胶的固化。

规范操作： - 量杯、刮刀、混合头、输胶管、真空容器、擦拭材料和返工工具应标识、按验证程序清洁，必要时专用 - 操作人员统一佩戴丁腈手套或 PE 手套，绝对禁止乳胶手套 - 写入产线 SOP 并作为品质巡检的必查项 - 手套也属于工艺材料，任何会接触产品和胶料的辅料都应进入相容性清单

6.7 第六层：重新评估材料体系——为什么不建议轻易换胶？

当产线反复出现固化抑制问题时，很多工程师会想到一个看似直接的方案：

能不能直接换一种“不怕中毒”的灌封胶？

从化学固化体系上看，确实存在不依赖铂金催化的材料路线。但在工业电子、储能、电源模块、汽车电子等对散热、绝缘、减震、耐温和长期可靠性都有要求的场景中，单纯为了规避“铂金催化剂中毒”而更换基础材料体系，往往会带来新的工程代价。

因此，材料体系调整应作为最后手段，而不是优先方案。

选项 A：缩合型有机硅灌封胶

缩合型有机硅通常不依赖铂金催化体系，因此可以规避部分加成型硅胶常见的接触性固化抑制问题。

但它也有明显边界：

• 深层固化能力需要重点评估。 对于灌封厚度较大、结构较深、内部空间相对封闭的电子模块，缩合型体系的深层固化速度和固化均匀性需要重新验证。
• 固化副产物需要关注。 部分缩合型体系在固化过程中可能释放小分子副产物。对于密闭电源、精密电子器件和长期服役设备来说，这些副产物是否会影响金属件、焊点、连接器或敏感元件，需要通过可靠性验证确认。
• 量产节拍和内部固化状态需要重新确认。 不能只看表面固化，还要确认内部固化、电气性能和长期可靠性。

所以，缩合型体系并不是“不固化问题”的简单替代答案。它只是换了一条固化路线，同时也带来了新的工艺和可靠性评估要求。

选项 B：聚氨酯或环氧导热灌封胶

聚氨酯和环氧体系不依赖铂金催化，因此不会沿着加成型有机硅的铂催化抑制路径失效。

但它们与有机硅材料相比，也存在不同程度的取舍。

• 环氧体系固化后硬度较高。 其弹性和应力缓冲能力通常弱于有机硅。在冷热冲击、器件热胀冷缩、功率循环等条件下，可能给焊点、引脚、芯片封装或脆弱元器件带来更高机械应力。
• 聚氨酯体系需要重新评估长期稳定性。 聚氨酯在柔韧性方面通常优于环氧，但其耐高温老化、耐湿热、电气稳定性、长期尺寸稳定性和返修便利性，也需要结合具体工况重新验证。
• 更换材料体系会改变整个可靠性边界。 对于需要兼顾导热、绝缘、减震、耐高低温、低应力和长期可靠性的工业电子产品来说，换成聚氨酯或环氧，并不是简单地解决“不固化”，而是重新改变整个灌封材料体系。

更稳妥的工程思路

加成型有机硅导热灌封胶之所以被广泛用于工业电子热管理，并不是因为它完全没有工艺边界，而是因为它在导热、弹性、绝缘、耐高低温、低应力和长期稳定性之间，具有相对均衡的综合表现。

因此，面对局部界面不固化、发粘或固化抑制问题，更推荐的处理逻辑是：

先确认是否真的是接触性抑制，再通过斑贴测试锁定具体风险源，优先采用清洗、受控烘烤、局部隔离、套管隔离、产线分区和辅料变更管理来解决问题。

只有当前五层方案均无法满足量产稳定性，或者产品结构、BOM材料和工艺窗口已经无法调整时，才建议重新评估基础材料体系。

换句话说，材料替换不是“更省事”的捷径，而是一次系统级重新选型。

对于多数工业电子导热灌封场景而言，与其为了避开局部接触抑制而牺牲有机硅体系的综合可靠性，不如把问题回到工程本身：

找到毒源，验证毒源，控制毒源，建立可复制的量产SOP。

七、隔离与散热的矛盾：用最小覆盖面积守住热路径

处理固化抑制时，最容易出现的二次问题，是为了隔离污染而破坏原本的导热通道。

普通三防漆、UV 胶和套管的导热能力通常不能与导热灌封胶简单等同（普通三防漆 <0.3 W/m·K，导热灌封胶 1.0-3.0 W/m·K 甚至更高）。隔离层越厚、覆盖越大、越靠近核心发热面，对热传导越不利。具体影响应依据候选材料 TDS 和整机热测试判断，不宜引用通用导热系数代替实测。

核心原则：先定位毒源，再做最小必要隔离；哪里承担主要散热，哪里就要尽量避免厚涂和大面积覆盖。隔离方案最终必须同时通过固化状态与整机热性能两项验证。

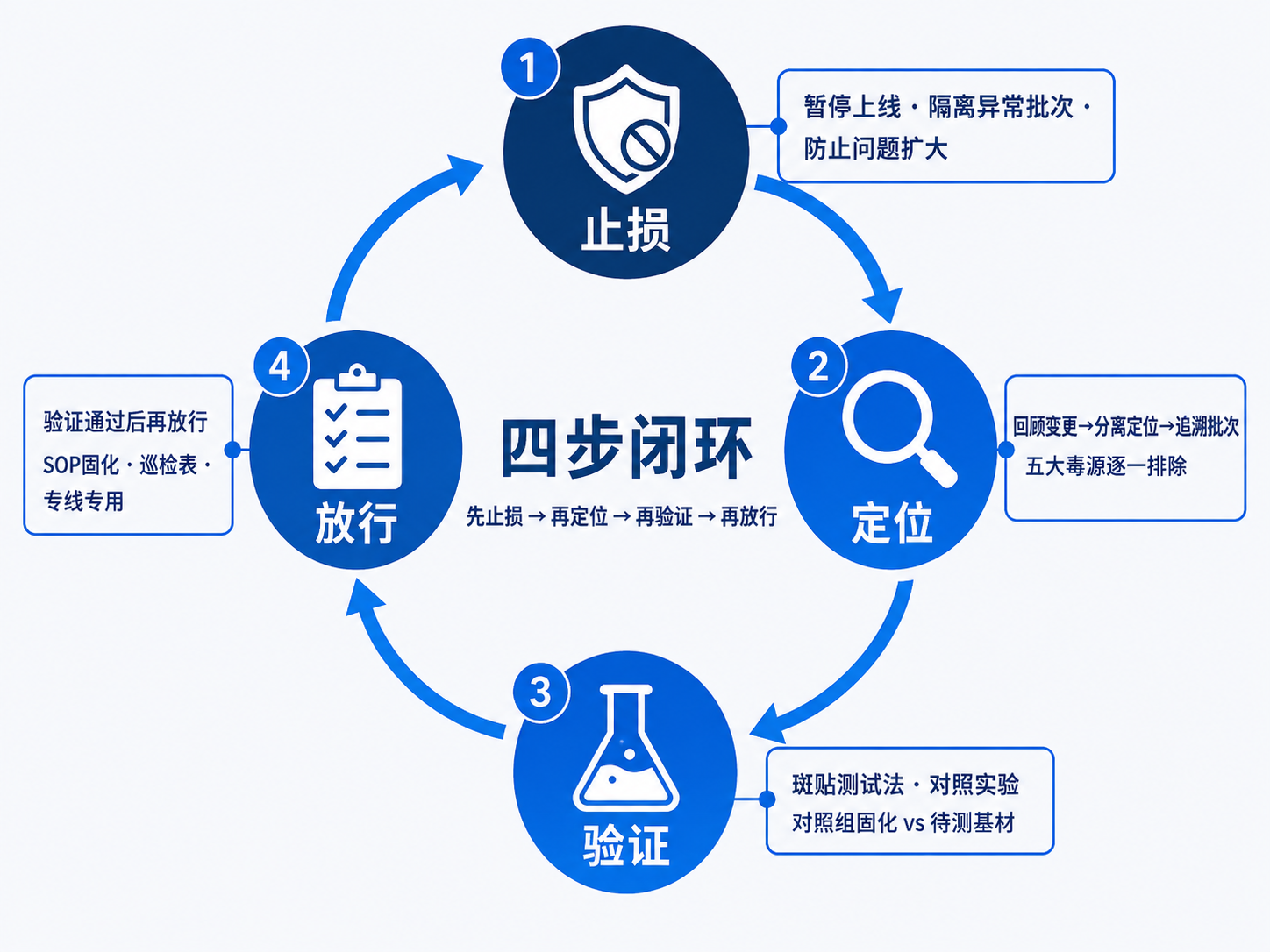

八、工厂闭环SOP：先止损 → 再定位 → 再验证 → 再放行

8.1 异常发生后的处理流程

步骤 1：先止损 - 暂停异常批次灌封及盲目返工，隔离在制品、胶料和相关 BOM 批次 - 保留未固化界面、同批胶料、首末段出胶样、正常品与异常品，不急于清洗全部证据 - 锁定近期变更：胶料批次、物料供应商、助焊剂、清洗剂、手套、返修胶、设备维护和固化程序 - 未查明原因前，不通过随意补加催化剂、延长加热或覆盖第二层胶来”抢救”

步骤 2：再定位 - 核对 TDS：配比、混合、适用期、回温、储存、固化条件和 A/B 批次 - 校验称量、计量泵、混合头和炉温曲线 - 根据故障形态（第四章），把异常位置映射到 BOM、装配与返修工序 - 建立工艺空白、正常基材、可疑材料和处理后样的斑贴矩阵 - 记录胶批、物料批、试样厚度、固化条件、工具、人员和判定结果

步骤 3：再验证 - 对清洗、烘烤、底涂、隔离层、套管等措施分别验证，不叠加多项后再猜哪项有效；只有这些措施仍无法稳定量产时，再重新评估材料体系 - 在真实产品结构中复验局部阴影、封闭空间、最大灌封厚度和最差热容量 - 评价固化之外的粘接、温升/热阻、电气、挥发物及环境可靠性 - 设置最差条件和批次重复性，形成可追溯报告及明确判定标准

步骤 4：再放行 - 只有当原因、纠正措施和验证结果形成闭环，才恢复试产 - 试产应保留首件、过程留样和关键参数记录，并设定观察批次 - 将有效措施写入 BOM、来料规范、换线清洁、设备点检和变更管理 - 供应商、型号、配方、表面处理或工艺窗口变化时，触发重新相容性评估

8.2 量产预防清单

• 新项目导入：BOM 锁定前，对所有会直接接触灌封胶的板材、线材、密封件、前序胶、涂层和套管做相容性斑贴筛查
• 变更管理：将胶料、助焊剂、清洗剂、手套、前序胶和关键 BOM 的供应商/牌号/批次变化纳入变更管理
• 设备隔离：加成型与缩合型胶料的设备、治具和耗材分区标识，建立使用与清洁记录
• 工艺参数：灌封前清洗、干燥或预烘参数以胶料 TDS、BOM 耐受性和工艺验证结果为准，不使用未经验证的通用参数
• 巡检要求：首件与巡检不仅检查表面，还应按计划切片或拆检接触界面
• 批次归档：固化留样、斑贴结果、固化曲线、异常照片和处置结论按批次归档
• 独立放行：将”固化通过”和”热性能通过”设置为独立放行项，避免用外观固化替代整机散热验证

结语：从”救火”到”预防”

有机硅导热灌封胶的”中毒”不固化，表面看是材料兼容性故障，本质是材料、污染路径与固化体系之间的相容性失配。

它不能靠一个元素名单判断，也不能靠延时、升温或补胶碰运气。可靠的解决方式，是从异常分布出发，以洁净对照和斑贴测试锁定证据，再根据毒源是否可清除、是否可挥发、是否位于热路径，选择清洗、预烘、局部隔离、套管和产线隔离等措施，并用固化、热性能和可靠性验证共同闭环；材料体系调整应作为最后手段。

六大要点回顾

① 概念分层：不固化≠中毒。整体异常先查配比工艺，局部界面异常再查接触抑制。

② 化学本质：铂金空轨道被含孤对电子元素占据，催化活性降低。但风险取决于具体化学形态、含量、迁移性和接触条件，不能凭材料名称判死刑。

③ 诊断逻辑：按故障形态（A整体不固化/B界面发粘/C随机相间/D节拍变慢）分流排查，比无差别排查高效。

④ 验证方法：斑贴测试——至少设四类样品（工艺空白/正常基材/可疑材料/处理后样），对照组失败则整组作废。

⑤ 分层解决：先去除（清洗）→ 再控制（烘烤）→ 局部隔离（底涂/UV胶/三防漆/套管）→ 产线隔离 → 必要时再重新评估材料体系。

⑥ 热阻管控：隔离层也是隔热层。哪里发热，就避开哪里的涂层；隔离方案必须同时通过固化与热性能验证。

金句：面对灌封胶不固化，最快的办法往往不是立即清洗、烘烤或加一层隔离胶，而是先做一个有效对照。把”中毒”这个笼统判断拆成可复现、可记录、可验证的问题，才有可能得到稳定的量产答案。

推荐标准化处理流程（四步闭环）

先止损 → 再定位 → 再验证 → 再放行

当这套方法被固化为 BOM 准入、变更管理、产线隔离和批次放行标准后，固化异常就不再只是一次次被动救火，而会变成一项可以定位、验证、纠正和预防的工程问题——

从”出了问题再救火”转变为”预防为主、系统管控”的主动品控模式。

常见问题 FAQ

1. 导热灌封胶不固化一定是胶水质量问题吗？

不一定。导热灌封胶不固化可能与A/B配比、混合均匀性、固化温度、储存条件、胶料批次、工件结构变化有关，也可能与接触材料导致的固化抑制有关。建议先做干净容器留样和斑贴测试，再判断具体原因。

2. 什么是加成型硅胶中毒？

加成型硅胶中毒通常指某些污染物影响铂金催化体系，使硅氢加成反应受阻，导致胶体固化变慢、局部发粘或不完全固化。常见风险来源包括助焊剂残留、含硫橡胶、部分线材、未完全固化的前序胶、有机锡污染等。

3. 导热灌封胶发粘怎么办？

如果整件或留样都发粘，优先检查配比、混合、温度和胶料状态。如果只有某个界面发粘，则重点排查接触性固化抑制。建议保留异常样品，并通过工艺空白对照、正常基材对照、可疑材料样和处理后样品进行斑贴测试。

4. 免洗助焊剂会导致灌封胶不固化吗？

有可能。免洗助焊剂并不等于一定与加成型有机硅导热灌封胶相容。某些残留物可能影响铂金催化固化体系。是否会导致异常，需要结合具体助焊剂、清洗状态、残留量和斑贴测试结果判断。

5. 线材会导致导热灌封胶中毒吗？

部分线材外皮、橡胶护套、PVC材料、EPDM密封件可能存在硫化体系、增塑剂、有机锡稳定剂或其他迁移物。如果灌封胶异常集中在线材或密封件接触边界，应将其纳入排查，并做斑贴测试确认。

6. 灌封胶斑贴测试怎么做？

建议使用同一批混合胶，分别滴在干净基材、历史正常基材、可疑材料和处理后样品表面，在相同固化条件下观察固化状态。只有空白对照正常时，可疑材料样的异常结果才有判定意义。

7. 灌封胶不干可以通过加热解决吗？

加热可能加快正常固化，也可能让轻微异常看起来有所改善，但不能证明污染已经消失。对于明显受污染或接触性抑制的胶体，单纯升温不是可靠的量产解决方案，仍需要对照测试和可靠性验证。

8. 防止灌封胶中毒，最重要的预防措施是什么？

最重要的是建立相容性验证和变更管理。凡是会直接接触导热灌封胶的PCBA、线材、密封件、胶水、涂层、清洗剂、手套和设备，都应纳入验证范围。供应商、批次或工艺变化时，应重新确认。

参考资料

1. Stein et al.：Platinum Catalysis Revisited—Unraveling Principles of Catalytic Olefin Hydrosilylation，ACS Catalysis，2016，铂催化氢硅化机理研究。
2. Brook：Functional silicone oils and elastomers: new routes lead to new properties，Chemical Communications，2023，有机硅主要固化路线及催化剂—抑制剂关系综述。
3. IPC：IPC-TM-650 Test Methods Manual，电子组件清洁度、污染、出气、绝缘、涂层与环境试验方法目录。
4. IEC：IEC 60068-1:2013 Environmental testing—Part 1: General and guidance，环境试验方法和严酷度裁剪的一般指南。
