01 功耗地图：TIM 为什么在 1.6T 成了关键材料
1.6T 把单通道从 100G 提到 200G（224G/lane PAM4），整模块功耗从 800G 的 13.5–16 W 抬到 26–33.5 W 档位，封装也从 QSFP-DD（78×18.35×8.5 mm）换到更大的 OSFP（107.8×22.58×13.0 mm，体积约 2.6 倍）。功耗上去了，先把"谁在发热"看清楚——下表是一个 1.6T 级（双 DSP 架构）液冷模块的热仿真功耗分解：
| 器件 | 单颗功耗 | 数量 | 小计 | 角色 |
|---|---|---|---|---|
| DSP | 11.15 W | 2 | 22.3 W（≈72%） | 绝对主热源 |
| TIA | 1.16 W | 2 | 2.3 W | 次级热源，紧贴光路 |
| DCDC 电源 | 0.8 W | 4 | 3.2 W | 分散热源 |
| CW 激光器 | 0.55 W | 4 | 2.2 W | 功耗不高，但温度敏感（波长漂移） |
| Clock / MCU / 其他 | ≤0.28 W | — | ~1 W | 可忽略，无需专门 TIM |
| 合计 | ≈31 W | 满配 FRO 模块量级 |
再看价值面：1.6T 模块价格较高，其中 DSP+ EML 激光器占比超 70%。任何因 TIM 渗油、热失效造成的损失都远超 TIM 本身成本——所以客户对 TIM 的要求从"能导热"变成"不能出问题"，愿意为高等级凝胶付溢价。
02 TIM 用在哪：真实结构正视剖面

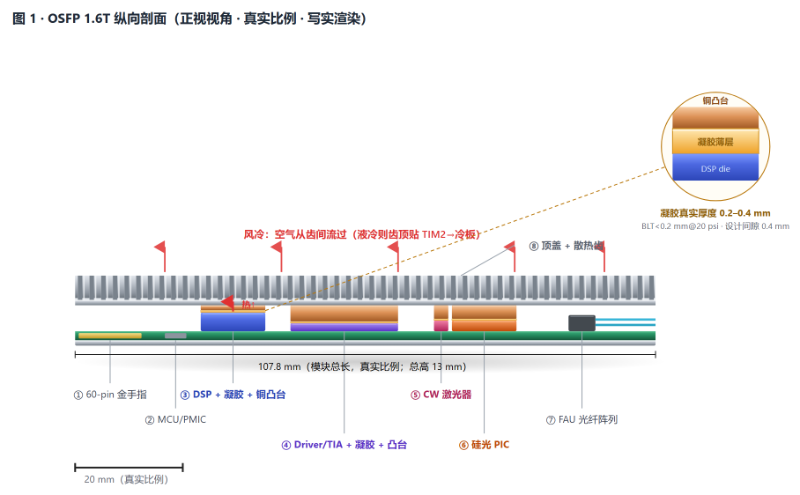

关键点先说清：凝胶不是"刷"在顶盖上的一整片，而是"夹"在每个发热器件与金属凸台之间的一层薄膜。真实结构里，顶盖（或铜块/VC）会向下做出凸台，压到距芯片顶面仅 0.2–0.4 mm 处，凝胶就填在这道微缝里——设计间隙与 BLT 都是亚毫米级。下图为正对视角的纵向剖面，按真实毫米比例（6 px = 1 mm）写实渲染，凝胶为真实厚度薄层，并配放大镜展示。
正视剖面 + 写实渲染：金属壳/散热齿用金属渐变与齿纹，铜凸台用铜色渐变加高光，凝胶为半透明琥珀薄层。可清楚看到：凸台自顶盖下压、凝胶上下两面分别贴合凸台底与芯片顶（不再悬空）、厚度为真实亚毫米级；TIM1 只出现在 ③④⑤⑥ 热点正对位置，顶盖其余区域不点胶。
| 区域 | 位置 | 为何在这里用凝胶 | 严苛点 |
|---|---|---|---|
| ③ DSP（C 区） | die ↔ 铜凸台/VC（TIM1） | 主热源（约占整模块 70% 功耗），必须最快导出 | 导热需求 1.6T 达 14–20+ W/m·K；承压 ≤20 psi；抗泵出 |
| ⑤ 激光器（A 区） | TOSA ↔ 凸台/基板 | 功耗不高（~0.55 W/颗）但温度敏感：温漂→波长漂移→信道串扰 | 低应力 + 绝不污染光路；400G FR4 甚至配 TEC 主动制冷 |
| ④ Driver/TIA（D/B 区） | 驱动/TIA ↔ 凸台/屏蔽罩 | 次级热源，降低内部温差、保护邻近光器件 | 间隙不一，需凝胶自适应填充 |
| ⑥ 硅光引擎 | PIC ↔ 凸台 | 调制器温漂影响工作点（微环 1℃≈0.1 nm） | 低挥发、低渗油 |
03 热怎么出去：散热流程
模块内部密封、无对流，热量只能沿"垂直一维链"导出：芯片结 → 凝胶薄层（TIM1）→ 铜凸台/VC 均热 → 顶盖/散热齿 →（风冷空气 或 TIM2→冷板→冷却液）。温度每升 10℃，激光器寿命约减半（Arrhenius 经验法则），且微环调制器每 1℃ 漂移约 0.1 nm——链上每一处界面热阻都致命。

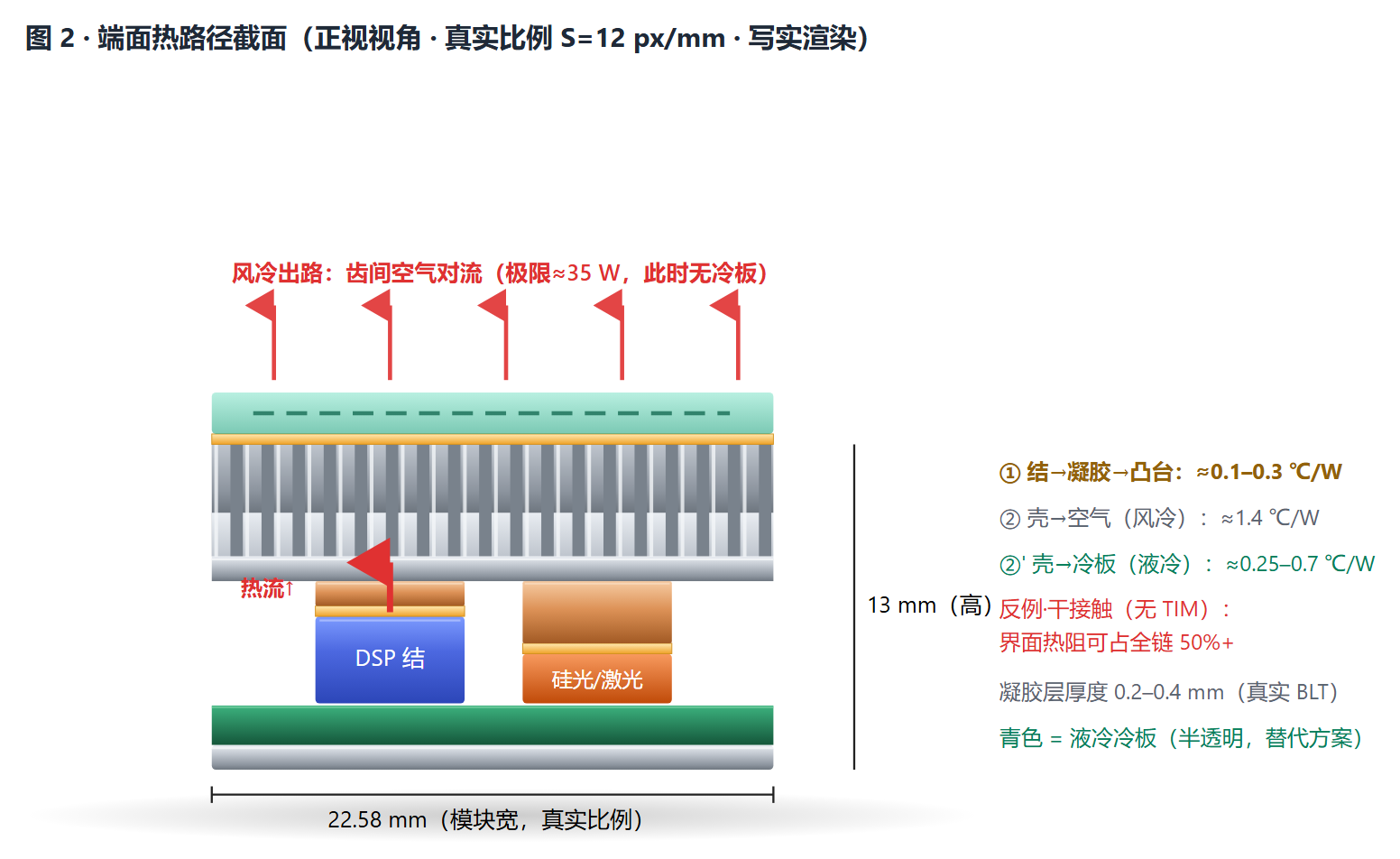

端面沿宽度方向正视剖切（示意性投影：DSP 与光引擎实际在长度方向错开）。凸台把顶盖"延伸"到芯片近旁，凝胶只填最后 0.2–0.4 mm；液冷时齿顶再薄贴 TIM2 到冷板。
| 层级 | 路径 | 典型热阻 / 能力 | 关键点 |
|---|---|---|---|
| 芯片级 | 结 → TIM1 凝胶薄层 → 凸台 | ≈0.1–0.3 ℃/W（12×12 mm die、0.2 ℃·cm²/W 凝胶折算约 0.14 ℃/W） | die 级热流密度 20–50 W/cm²（1.6T 更高），全链最陡的温差在这里 |
| 封装级 | 凸台 / 一体式 VC 均热 | VC 仿真（傲川）：单面 VC 壳温 74.8℃ → 双面 VC 42.9℃ | 把点热源摊成面热源，1.6T 基本标配 VC |
| 模块级 | 壳 → 散热齿（风冷）/ 冷板（液冷） | 风冷 ≈1.4 ℃/W（极限 ~35 W）；液冷冷板 ≈0.25–0.7 ℃/W | 风冷到极限后，液冷由"可选"变"必选" |
| 系统级 | 冷板 → 机房水循环 | 30–45℃ 温水，PUE 1.25→1.08 | 整机柜数十个 30 W+ 模块，废热必须液冷带走 |
3.1 真实工程传热路径（按代际）
| 代际 | 传热路径 | 关键工况约束 |
|---|---|---|
| 800G OSFP | DSP → 导热凝胶 → 铜块 → 锡膏 → 锌合金外壳 → 散热齿 | DSP↔铜块设计间隙 0.4 mm；DSP 承压 ≤20 psi；渗油率<0.8%；ESD 8 kV 接触/15 kV 空气；目标壳温 <60℃ |
| 1.6T OSFP | DSP → 导热泥（凝胶）→ 一体式 VC 均热散热器 → 外壳/冷板 | 热阻<0.2 ℃·cm²/W@20 psi；BLT≤0.2 mm；ΣD3~D20<100 ppm；渗油直径<3 mm（125℃/336 h）；单组份可剥离 |
| 400G FR4（对照） | TOSA → 银胶 → TEC → 凝胶 → 锌合金外壳 | 整模块功耗 9–12 W；带 TEC 的 EML TOSA 本身约 1.8–3 W；TEC↔壳间隙 0.2–0.3 mm；目标 TTOSA<50℃ |
3.2 功耗档位与液冷临界点
| 形态 | 典型功耗 | 散热方式 | 说明 |
|---|---|---|---|
| 800G（QSFP-DD / OSFP） | 13.5–16 W | 风冷 + 散热齿 | 传统风冷尚可覆盖 |
| 1.6T LPO（去 DSP） | ≈10 W | 风冷 | 信号处理责任上移主机，短距可用 |
| 1.6T LRO / TRO | ≈16–18 W | 风冷 / 轻度液冷 | 发端留 DSP、收端线性/旁路 |
| 1.6T FRO 单 DSP（3nm） | <23 W | 风冷吃紧 / 液冷 | Broadcom Sian3 公开指标 |
| 1.6T FRO 双 DSP / 满配 | ≈26–33.5 W | 液冷必选 | 热密度超风冷极限；OSFP-XD 标称上限 33.5 W |
04 为什么是导热凝胶
4.1 先理解"不用会怎样"
两个金属表面看似平整，微观下全是微米级凹凸，压合时真实接触面积往往只有名义面积的 10% 左右，其余缝隙被空气填满——空气导热系数仅 0.026 W/m·K，几乎是绝热层：
| 情形 | 界面热阻 RθCS | 后果 |
|---|---|---|
| 完全干接触（无 TIM） | 2–20 ℃/W 量级 | 50 W 级器件壳温可比有 TIM 时高出 20℃ 以上，直接过热降频/失效 |
| 填导热 TIM | 0.05–1.0 ℃/W（取决于材料与 BLT） | 把占热链 50%+ 的界面热阻压到最低 |
TIM 的唯一使命：用比空气导热好几百倍、又能流动填满微缝的材料，把"空气隔热层"替换掉。导热凝胶胜出，靠的是"填缝能力 / 可自动化 / 可靠性 / 不污染光路"四点的综合最优。
4.2 光模块对凝胶的九项硬指标
| 维度 | 具体要求 | 原因 |
|---|---|---|
| ① 高导热 | 800G 需 8–12；1.6T 需 14–20+ W/m·K | 直接决定结温；1.6T die 级热流密度约 50 W/cm² |
| ② 极低挥发 | ΣD3–D10 <100 ppm；高端口径 ΣD3–D20 <100 ppm | 硅氧烷挥发在透镜/耦合面凝雾——光模块独有死穴 |
| ③ 低渗油 | 渗油率 <0.8%（125℃/48 h）；高端：渗油直径 <3 mm（125℃/336 h） | 硅油迁移污染光路、劣化长期可靠性 |
| ④ 低模量 | Shore OO 级（如 60） | DSP 承压 ≤20 psi；硬材料会压伤 die 与激光器 |
| ⑤ 抗泵出 | 冷热循环不挤出、不油离、不干裂 | 硅脂热循环迁移失效；凝胶固化成弹性体规避 |
| ⑥ 薄层润湿 | BLT ≤0.2 mm | R = BLT/(k·A)——薄层比单纯高 k 更决定热阻 |
| ⑦ 耐温 | −40 ~ +125/150 ℃ | 覆盖工业级工况（150℃ 上限意味着不能过回流焊，须回流后点胶） |
| ⑧ 电绝缘 / ESD | 击穿 ≥6–8 kV；ESD 8 kV 接触 / 15 kV 空气 | 防密集区短路；ESD 为强制项 |
| ⑨ 自动化适配 | 点胶流畅、操作时间 ≥48 h@25℃ | 大批量产线节拍；后固化型兼顾"点胶半流动"与"使用中固化定型" |
4.3 为什么不用别的：逐项替换的后果
| 类型 | 导热系数 (W/m·K) | 典型热阻 | 相对凝胶的优势 | 若替换导热凝胶，会怎样 |
|---|---|---|---|---|
| 导热硅脂 | 1–5（高阶≈12） | 0.015–0.04 ℃·in²/W | 便宜、热阻低、可重工 | 泵出+干涸，长期失效；溢胶污染产线；无法自动化薄层——不适合密封光模块 |
| 导热垫片 | 1–15 | 0.1–0.9 ℃·in²/W | 干净、易裁切、自动化友好 | BLT 厚（0.25–1 mm）热阻偏高；硬度高，对承压 ≤20 psi 的 DSP 有压伤风险——适合大间隙，不适合裸 die 微间隙 |
| 相变材料 PCM | 2–8.5 | 0.0073–0.05 ℃·cm²/W | 室温固态干净、升温填缝、防泵出 | 需 5–20 psi 夹持压力；相变温度需匹配工况——常作 TIM2 或热点补充，与凝胶互补 |
| 导热凝胶（主角） | 6–18 | <0.2 ℃·cm²/W | 点胶自动化、填微缝、低模量、可重工、低挥发 | 综合最优，800G/1.6T 量产主力 |
| 焊料/铟 sTIM | 50–86 | 0.01–0.1 ℃·cm²/W | 热阻最低、金属键合永久 | 需金属化+回流焊（~157–200℃）、贵、基本不可重工——光模块大批量可返修场景难落地 |
| 石墨/石墨烯 | 75–130（取向） | 0.04–0.12 ℃·cm²/W | 无硅污染、极高导热 | 各向异性、脆、导电需绝缘处理——作局部热点均热叠加，与凝胶互补（见第七节） |
| 液态金属 | 10–50（可达 80） | 0.02–0.08 ℃·cm²/W | 极高导热、完美填缝 | 导电（误触即短路）+腐蚀铝/铜——狭窄光模块空间风险极高，基本不采用 |
4.4 系统层面：这种"导热方式"能否被替代
材料层——可换，但有代价（见 4.3）。两固体相接时界面耦合物理上不可避免，但材料选型是权衡。
架构层——可消去个别 TIM 层：CPO/直触冷板把冷板直接压上 die，消去"模块顶↔冷板"的 TIM2；硅内微通道从源头取热；浸没液冷让外壳直接接触流体。但只要热量要穿过固体界面，就得有 TIM 或金属键合。
可插拔形态下 TIM2 长期必选：模块是动件、冷板/笼子固定，可拆卸界面必然存在；业内对模块↔散热器界面已有明确规范（厚度<0.15 mm、插入力<40 N、拔出力 5–12.5 N、插拔≥100 次），并衍生出耐插拔 PCM/涂层新品类。
05 需求演进与市面产品

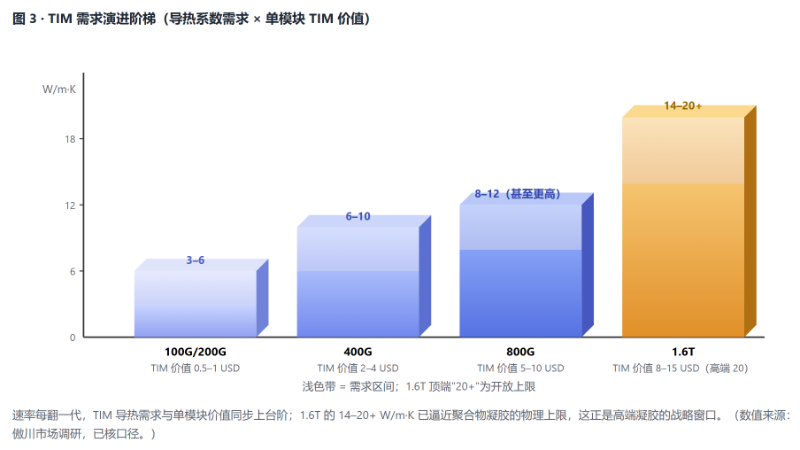

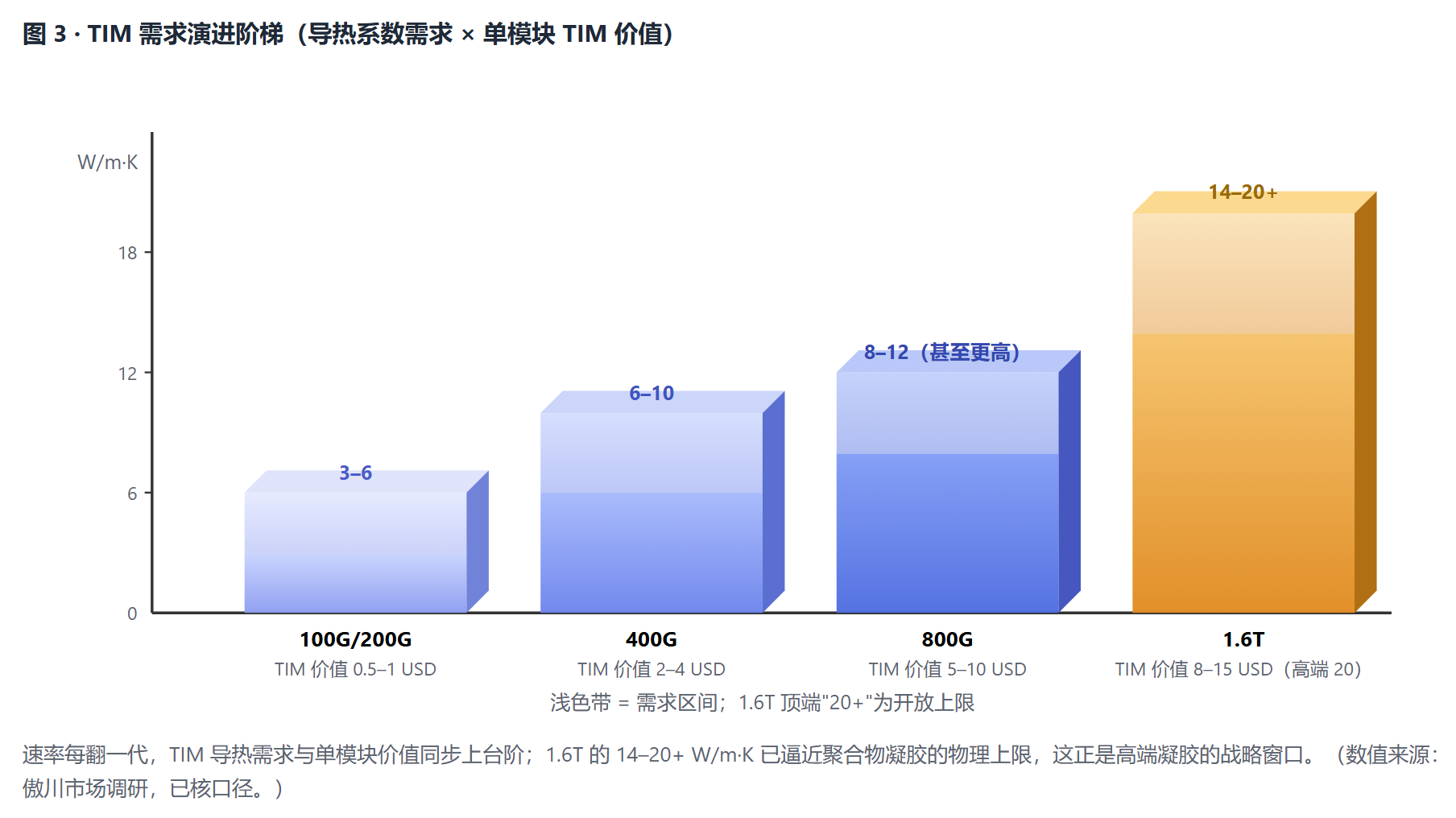

速率每翻一代，TIM 导热需求与单模块价值同步上台阶；1.6T 的 14–20+ W/m·K 已逼近聚合物凝胶的物理上限，这正是高端凝胶的战略窗口。

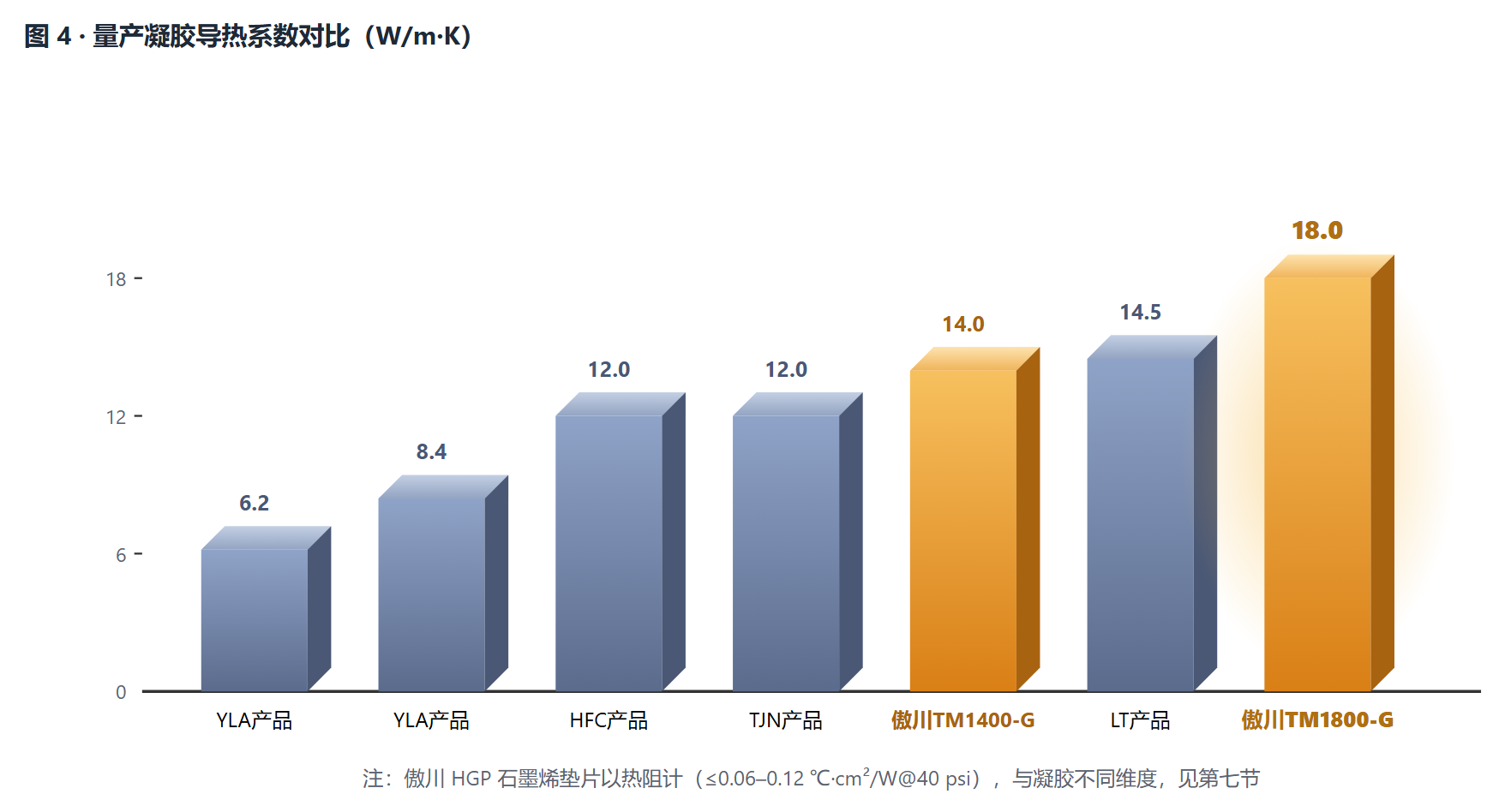

5.1 量产产品参数对比
| 产品 | 类型 | 导热系数 / 热阻 | 关键参数 | 典型应用 |
|---|---|---|---|---|
| 傲川 TM1800-G | 后固化型导热泥（凝胶） | 18.0 W/m·K | 热阻<0.2 ℃·cm²/W@20 psi；BLT<0.2 mm；Shore OO 60；渗油率<0.8%；ΣD3–D10<100 ppm；无挥发冷凝物；−40~150℃；V-0 | 1.6T DSP / 高速模块主热通路 |
| 傲川 TM1400-G | 后固化型导热泥（凝胶） | 14.0 W/m·K | 热阻≤0.2 ℃·cm²/W@20 psi；BLT≤0.2 mm；Shore 00 60；ΣD3–D10<100 ppm；−40~150℃；V-0 | 1.6T DSP→VC 界面 |
| 傲川 HGP 系列 | 石墨烯取向垫片 | 热阻 ≤0.06–0.12 ℃·cm²/W@40 psi | 厚度 0.3 mm（0.2–2.0 可选）；密度<0.95 g/cc；压缩率≥40%；可返工；室温存储 2 年；可包边/点胶 | DSP 局部热点均热叠加（见第七节） |
| LT产品 | 双组分 1:1 室温固化凝胶 | 14.5 W/m·K | 1 mm 热阻 0.76 ℃·cm²/W；ΣD3–D10<100 ppm；Shore 00 62；2000 h 老化衰减<5% | DSP/ASIC、Driver/PMIC、TOSA/ROSA |
| HFC产品 | 导热凝胶 | 12 W/m·K | Shore 00 超软；无硅油；85℃/85%RH 与 −40~125℃ 通过 | TOSA/ROSA 光组件 |
| TJN产品 | 单组分后固化硅系凝胶 | 12.0 W/m·K | ΣD3–D10<50 ppm；流速 25 g/min；可返工 | 800G/1.6T 多区域 |
| YLA产品 | 单组分热固化硅凝胶（两款） | 6.2 / 8.4 W/m·K | 低挥发；BLT 可压至 250 μm；高配款可重工易剥离 | 400G/800G |
| TJN耐插拔产品 | 不锈钢膜+硅胶垫复合 | — | 耐 2000+ 次插拔；热阻变化<10%；125℃/72 h 无起雾 | 模块外壳↔冷板（TIM2） |
| ZK产品 / 傲川 PCM850 | 相变材料 PCM | 5.0 / 8.5 W/m·K | 相变 50–60℃；室温固态片、升温软化填缝、防泵出 | 可插拔模块↔散热片/冷板 |
06 案例深挖：傲川 TM-1800-G
TM-1800-G 是傲川面向 1.6T 的"后固化型高效导热泥"：点胶时为半流动态（适配自动点胶），在客户使用过程中逐渐固化成弹性体。下面把它的每一项特性翻译成"带来什么优势 → 用在哪个部件"。

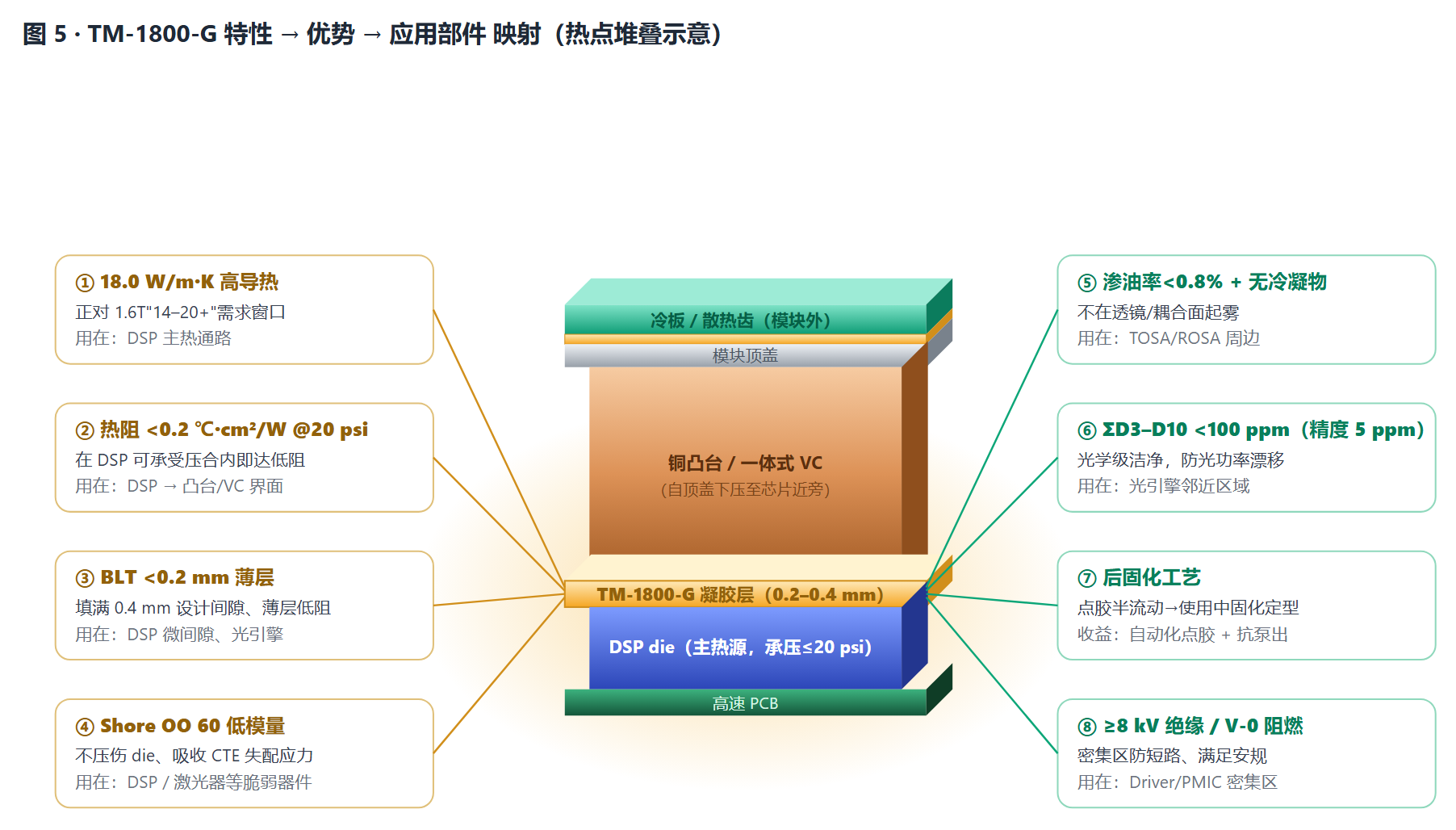

凝胶层夹在"DSP die ↔ 铜凸台/VC"之间（厚度仅 0.2–0.4 mm，图中为可读性放大）。八项特性分别对应 1.6T 的不同痛点与不同部件位置。
优势一览（特性 → 收益 → 用在哪）
18.0 W/m·K：量产凝胶第一梯队顶端，直接压低 DSP 结温，正对 1.6T 14–20+ 需求 → DSP 主热通路
−40~150℃：覆盖工业级工况
07 局部点热点：叠加石墨烯垫片的方式与作用
当 DSP die 上出现局部点热点（如 SerDes/时钟区，热流密度可达 die 平均值的 1.5–2 倍）时，单靠凝胶"垂直导出"不够——热点正上方的凝胶和凸台会先被"烧穿"出局部高温。工程上的做法是在热点处叠加一片超薄石墨烯取向垫片：利用石墨烯面内（XY 方向）极高的导热能力，先把"点热源"横向摊成"面热源"，再交给凝胶/凸台垂直导出——即"先均热、再导出"。
叠加方式有两种：① die → 石墨烯垫片 → 凝胶薄层 → 凸台（垫片紧贴 die，均热效果最强）；② die → 凝胶薄层 → 石墨烯垫片 → 凸台（凝胶先填缝贴合，垫片紧邻其上摊热）。垫片常用 0.3 mm 厚、按热点区域裁切，可包边防掉屑、可点胶固定。

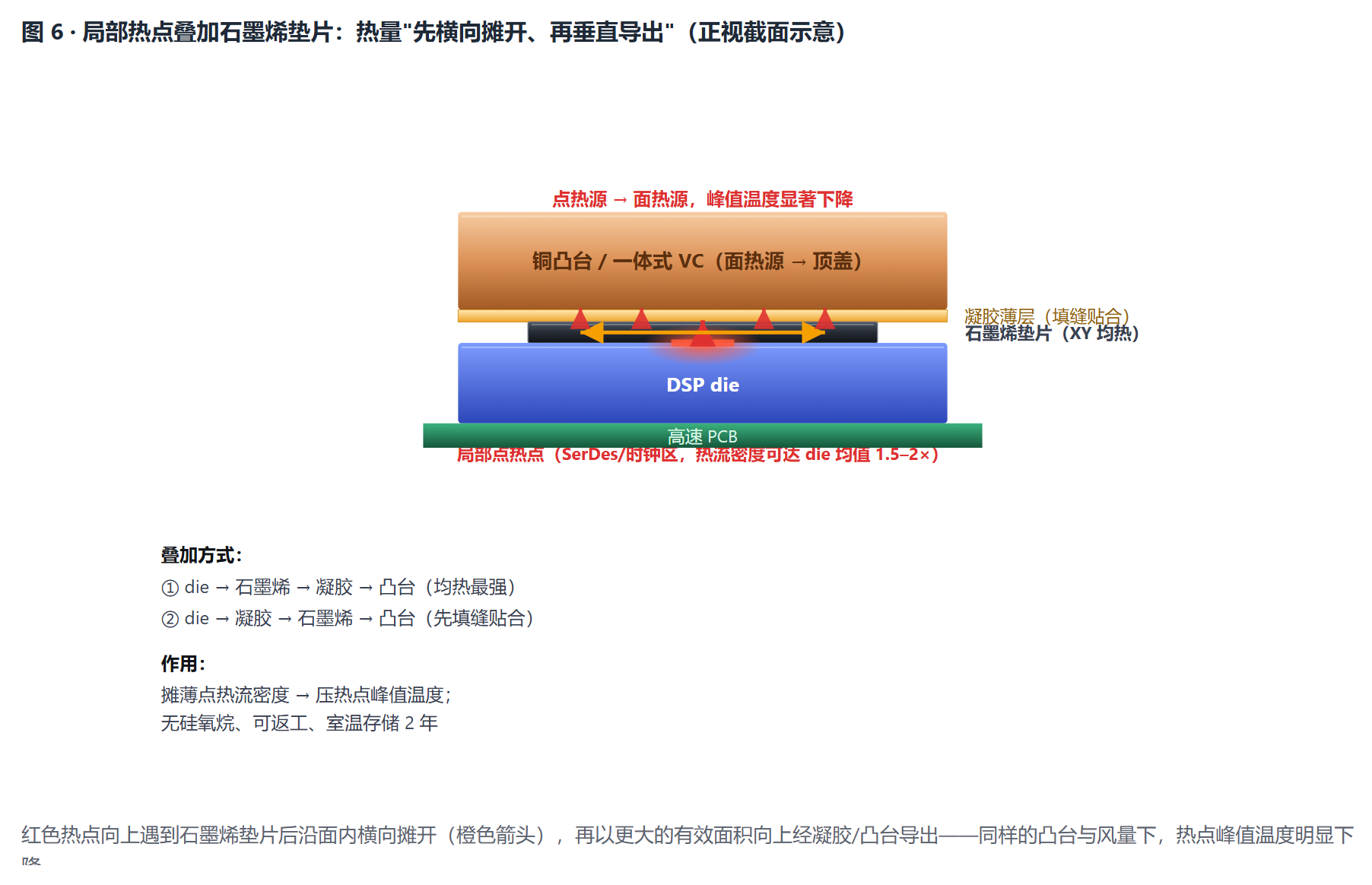

红色热点向上遇到石墨烯垫片后沿面内横向摊开（橙色箭头），再以更大的有效面积向上经凝胶/凸台导出——同样的凸台与风量下，热点峰值温度明显下降。
与凝胶的关系是互补而非替代：凝胶负责"填缝贴合 + 自动化点胶"，石墨烯垫片负责"局部均热"。傲川 HGP 系列超高导热柔性石墨烯垫片即为此设计：HGP6 / HGP8 / HGP10 / HGP12 热阻分别 ≤0.06 / 0.08 / 0.10 / 0.12 ℃·cm²/W@40 psi（型号数字=热阻×100，越小越强）；厚度 0.3 mm（0.2–2.0 mm 可选）、密度<0.95 g/cc、压缩率 ≥40%（HGP6 ≥30%）吸收装配公差、回弹 ≥60%、−40~150℃、可返工，且室温存储、保质期 2 年（无需凝胶那样的冷链）；标准片材 60×60 mm（最大 100×100 mm），可包边可点胶。典型用法：DSP 热点位"HGP 垫片 + TM 凝胶"组合，或光引擎等对硅氧烷极度敏感处单独用 HGP。
08 总结
1.6T 把光模块功耗推到 26–33.5 W 档位，TIM 从"辅料"变成"不能出问题"的关键材料：功耗地图决定了凝胶只点在 DSP（占 ~70%）、Driver/TIA、激光器这几个热点；真实结构里顶盖/凸台下压到芯片近旁，凝胶以 0.2–0.4 mm 真实薄层填缝——而不是整片涂满顶盖。空气隔热（0.026 W/m·K）决定了 TIM 的必要性；"填缝/薄层/自动化/不污染光路/可返修"决定了凝胶对硅脂、垫片、焊料、液态金属的综合胜出；局部点热点则由"凝胶 + 石墨烯垫片"组合（先均热、再导出）解决。1.6T 把需求推到 14–20+ W/m·K、挥发口径收紧到 ΣD3–D20<100 ppm，以傲川 TM-1800-G（18 W/m·K）为代表的高端凝胶与 HGP 石墨烯垫片由此进入战略窗口。系统层面，CPO/直触冷板/浸没可消去个别 TIM 层，而可插拔形态下 TIM2 长期必选。
